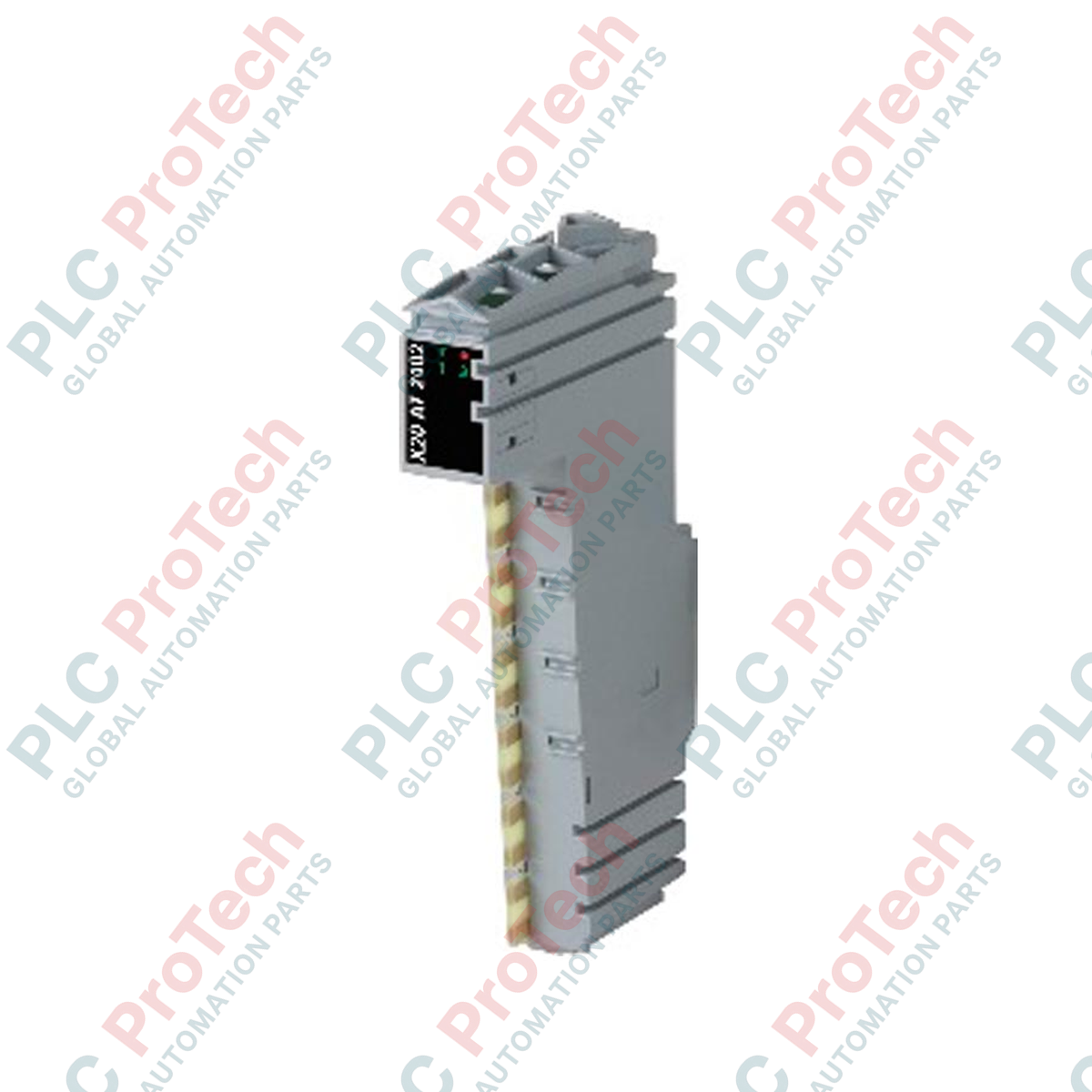

B&R X20AT2402 Modulo di misurazione della temperatura X20

Panoramica del prodotto

X20AT2402 (X20AT2402) è un modulo specializzato per la misurazione della temperatura all'interno del sistema B&R X20, progettato per l'acquisizione di dati da termocoppie con elevata precisione. Questa unità dispone di due ingressi dedicati per sensori a termocoppia, risultando un componente essenziale per il controllo dei processi termici in settori quali lo stampaggio a iniezione della plastica, la gestione dei forni e la produzione di precisione. Grazie alla risoluzione del convertitore digitale a 16 bit, X20AT2402 garantisce un'elaborazione del segnale altamente dettagliata, fondamentale per mantenere tolleranze termiche rigorose e ridurre i tempi di fermo operativo nei circuiti di controllo automatizzati.

Configurazione tecnica

Il modulo è progettato per integrarsi perfettamente nell'architettura I/O decentralizzata X20. Supporta un'ampia gamma di tipi di termocoppia conformi allo standard EN 60584, offrendo flessibilità nella scelta del sensore in base ai requisiti di temperatura del processo.

La comunicazione e il monitoraggio dello stato sono semplificati da indicatori di stato integrati, che forniscono feedback in tempo reale sul funzionamento degli I/O per ciascun canale, sullo stato operativo generale e sulle condizioni del modulo. Grazie al codice ID B&R 0x1BA8, il modulo viene riconosciuto automaticamente dal software B&R Automation Studio, semplificando i processi di configurazione e messa in servizio. La conversione A/D ad alta risoluzione a 16 bit riduce al minimo il rumore del segnale, fornendo un'uscita digitale stabile al controller master anche in ambienti industriali soggetti a disturbi elettrici.

Specifiche tecniche

Domande frequenti

Quali tipi di termocoppia sono compatibili con X20AT2402?

Il modulo è progettato per supportare i tipi comuni di termocoppia definiti dallo standard EN 60584. Per selezionare il tipo di sensore appropriato per la propria applicazione, consultare le impostazioni di configurazione specifiche del software in Automation Studio.

In che modo la risoluzione a 16 bit influisce sulla precisione della misurazione?

La conversione digitale a 16 bit offre un livello di dettaglio molto elevato, consentendo al modulo di rilevare variazioni minime della temperatura che andrebbero perse con hardware a risoluzione inferiore, garantendo una regolazione migliore degli elementi riscaldanti.

È possibile utilizzare questo modulo in un ambiente pericoloso?

Il modulo è progettato per normali armadi di controllo industriali. Se l'applicazione riguarda zone pericolose, assicurarsi che sia installato all'interno di un involucro antideflagrante o con classificazione NEMA appropriata.

Come posso risolvere il problema se un canale visualizza un errore?

Utilizzare i LED di stato integrati per isolare il canale. Verificare l'integrità del cablaggio della termocoppia e assicurarsi che il sensore non presenti un circuito aperto. Controllare la diagnostica software nel controller B&R per individuare i codici di errore specifici associati all'ID 0x1BA8.

Linee guida per l'installazione e il cablaggio

• Polarità della termocoppia: assicurarsi che i conduttori positivo e negativo della termocoppia siano collegati esattamente secondo lo schema dei morsetti. L'inversione della polarità causerà letture errate, spesso mostrando una diminuzione della temperatura quando quella effettiva è in aumento.
• Compensazione del giunto freddo: X20AT2402 gestisce internamente la compensazione del giunto freddo. Evitare di installare il modulo vicino a fonti di calore estremo o a flussi d'aria di raffreddamento diretti, poiché differenze significative di temperatura tra i morsetti del modulo possono influire sulla precisione della compensazione.
• Integrità del segnale: considerata la bassa tensione in millivolt prodotta dalle termocoppie, assicurarsi che i cavi del segnale siano instradati separatamente dalle linee di alimentazione ad alta tensione e dai cavi degli azionamenti dei motori per evitare interferenze elettromagnetiche (EMI). Ove possibile, utilizzare cavi di prolunga per termocoppie schermati a doppino intrecciato.
