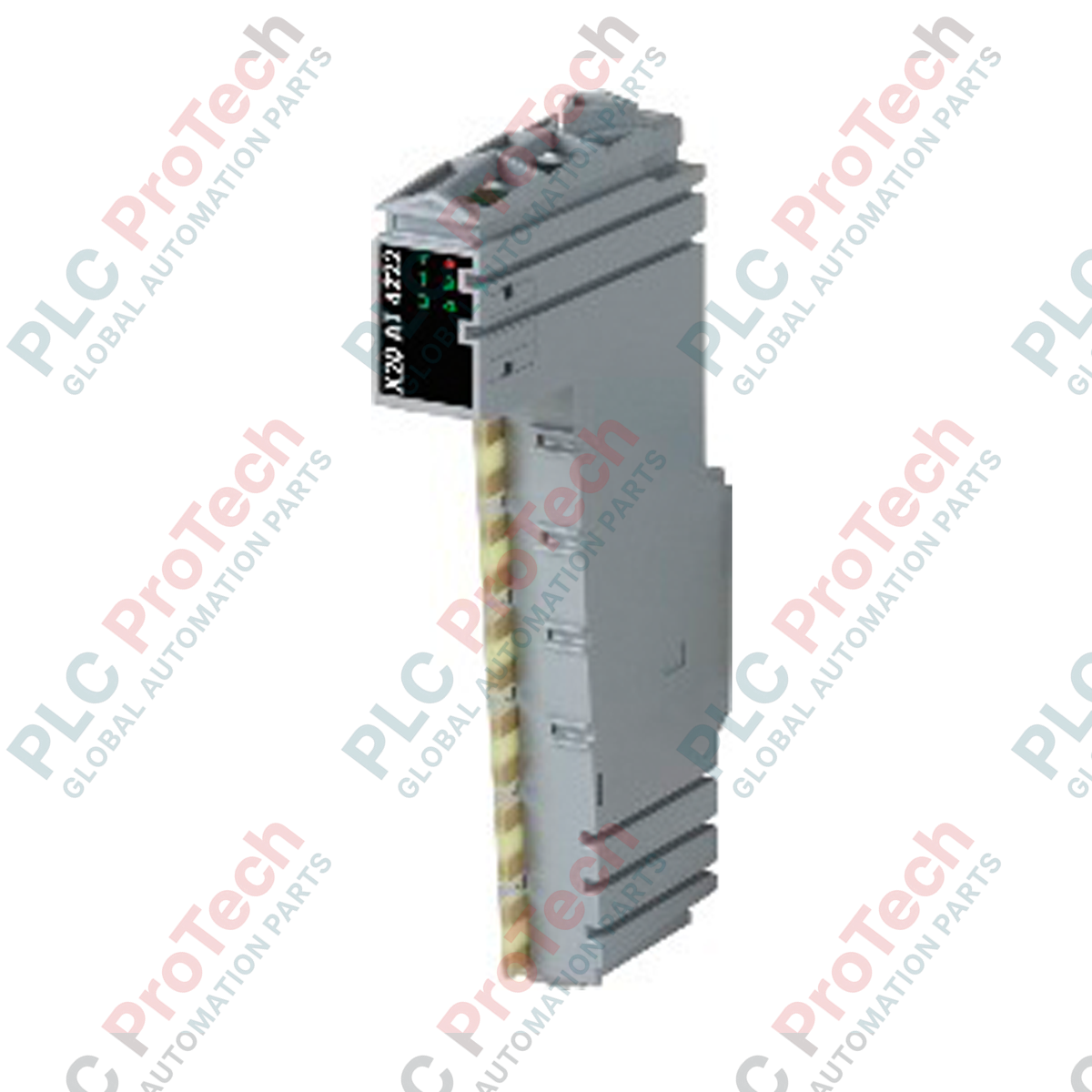

B&R X20AT4222 Modulo di ingresso temperatura X20

Panoramica dell'automazione dei processi

B&R X20AT4222 (X20AT4222) è un modulo di ingresso per la misura della temperatura tramite resistenza a 4 canali ad alta precisione, progettato per l'integrazione nell'ambiente di controllo modulare B&R X20. Impiegato in settori industriali con processi termici complessi, come la produzione chimica, l'estrusione delle materie plastiche e la convalida climatica in ambito farmaceutico, questo modulo si interfaccia direttamente con sensori RTD standard per stabilizzare i processi termici a circuito chiuso. Trasmettendo misure precise della temperatura direttamente al controller centralizzato, l'unità elimina le oscillazioni nell'elaborazione e protegge le apparecchiature dai picchi termici, riducendo le costose perdite di materiale e massimizzando la disponibilità del processo.

Architettura di conversione e interfacce dei sensori

Dotato di quattro ingressi analogici ottimizzati per rilevatori di temperatura a resistenza Pt100 e Pt1000, il modulo utilizza un'architettura di conversione Sigma-delta ad alta efficienza con risoluzione digitale a 16 bit. Supporta nativamente installazioni a 2 e 3 fili, utilizzando un'alimentazione integrata a corrente costante per compensare la resistenza intrinseca della linea su lunghe distanze dei cavi. Il sistema dispone di un filtro hardware configurabile con parametri temporali regolabili da 1 ms a 66.7 ms, consentendo agli ingegneri di attenuare il rumore elettrico ad alta frequenza proveniente dalle apparecchiature circostanti dell'impianto.

Tabella delle prestazioni tecniche

Diagnostica ingegneristica e domande frequenti

Come devono essere regolati i canali per mantenere il tempo di conversione più rapido?

Quando è necessario un solo sensore di temperatura, disabilitare i tre canali rimanenti nella struttura hardware di Automation Studio. Questa operazione riduce il tempo di conversione complessivo a 20 ms utilizzando il filtro antirumore standard a 50 Hz, ottimizzando la reattività del modulo per applicazioni di monitoraggio termico ad alta velocità.

Qual è il vantaggio pratico dell'utilizzo del collegamento a 3 fili rispetto alla configurazione a 2 fili?

La topologia di collegamento a 3 fili utilizza un terzo conduttore in rame per monitorare dinamicamente la resistenza elettrica del cablaggio sul campo. X20AT4222 sottrae il calcolo della resistenza della linea dal circuito di misura attivo, impedendo che lunghi cavi sul campo introducano offset positivi artificiali nei calcoli finali della temperatura a 0.1 °C.

Questo modulo può elaborare ingressi di resistenza lineari standard senza convertirli in temperatura?

Sì. Il formato di uscita può essere configurato per fornire valori INT o UINT grezzi che rappresentano valori assoluti di resistenza. Ciò consente al modulo di interfacciarsi con potenziometri lineari o sensori di resistenza personalizzati che non seguono le curve standard Pt100 o Pt1000.

Linee guida per la messa in servizio e il cablaggio sul campo

• Precisione del cablaggio della morsettiera: Per le installazioni a 3 fili, verificare che i due conduttori di compensazione siano collegati ai morsetti esattamente corrispondenti indicati nello schema elettrico. Mantenere tutti i collegamenti dei morsetti serrati secondo le specifiche per eliminare variazioni localizzate della resistenza di contatto, che possono distorcere i calcoli del convertitore Sigma-delta a 16 bit.

• Schermatura dei segnali a bassa tensione: Instradare tutti i cavi dei segnali RTD utilizzando cavi schermati a coppia intrecciata. Collegare la schermatura del cavo esclusivamente alla barra di terra dell'armadio di controllo per prevenire i loop di massa. Tenere questi cavi sensibili dei sensori analogici separati dai cavi dei motori in corrente alternata ad alta tensione e dagli induttori di commutazione, mantenendo una distanza minima di 200 mm.

• Allocazione del budget del backplane: Assicurarsi che il profilo di potenza combinato del modulo, nello specifico il carico del bus di 0.01 W e il consumo interno I/O di 1.1 W, sia completamente incluso nei calcoli energetici del rack. Se il consumo totale degli I/O locali supera i limiti dell'alimentazione del bus principale, installare un modulo di alimentazione aggiuntivo X20 direttamente adiacente a questa unità.
