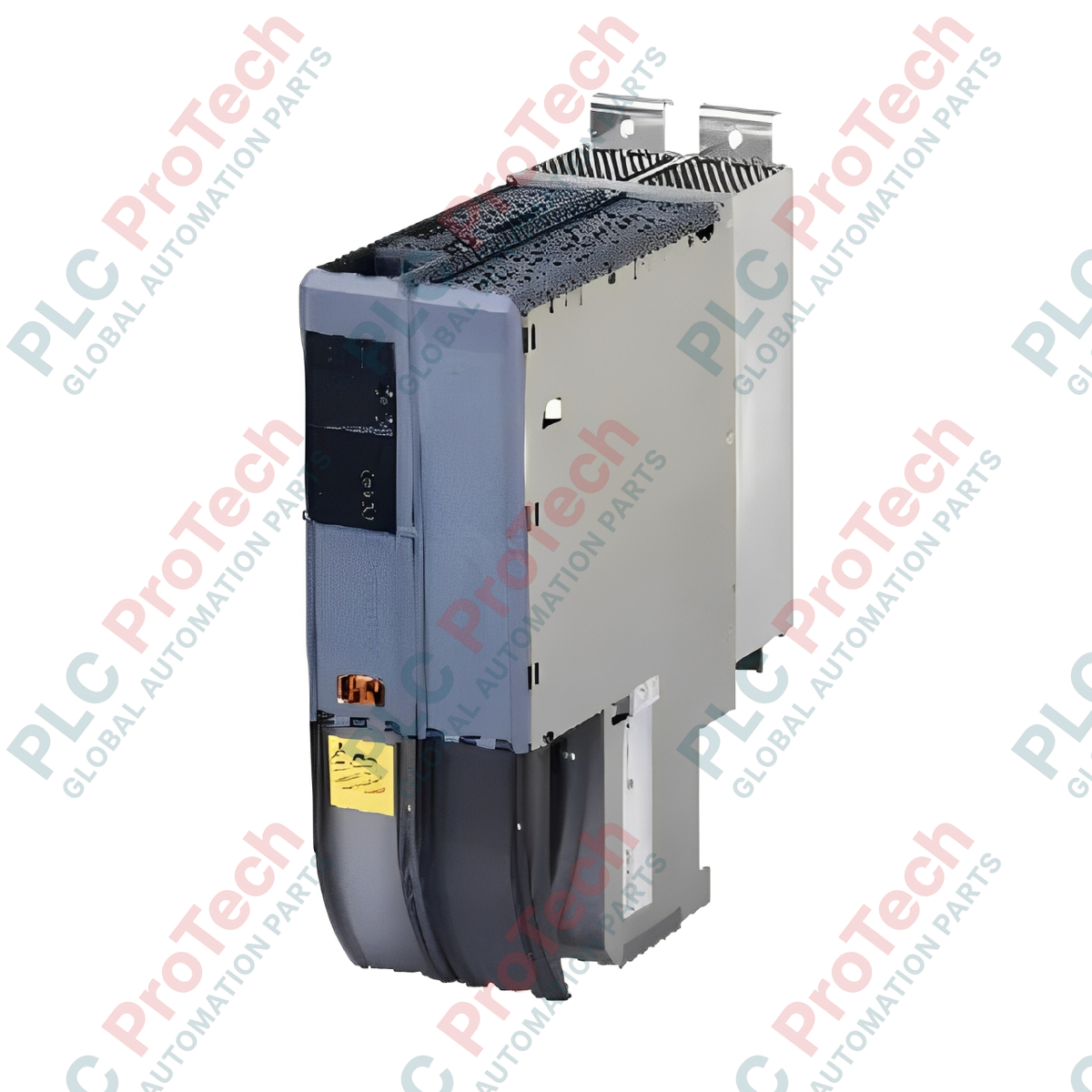

B&R 8BVP0440HW00.000-1 modulo di alimentazione ad alta tensione ACOPOSmulti da 44A

Panoramica dell'infrastruttura di alimentazione centralizzata

 8BVP0440HW00.000-1 (8BVP0440HW00.000-1) è un modulo di alimentazione intelligente ad alta capacità e alta tensione, progettato da B&R Industrial Automation come matrice energetica fondamentale per la piattaforma di azionamento modulare ACOPOSmulti. Con una corrente di uscita continua nominale di 44 A e configurato per il montaggio a parete standard, questo blocco di alimentazione principale raddrizza le linee di rete CA in ingresso trasformandole in un circuito intermedio stabile e ad alta efficienza da 750 VCC. Nelle applicazioni impegnative di controllo del movimento multiasse su larga scala - come linee robotizzate per il confezionamento, apparecchiature industriali per lo stampaggio a soffiaggio, presse per stampaggio di metalli ad alta velocità e linee di assemblaggio automobilistico -  8BVP0440HW00.000-1 mantiene un'assoluta stabilità della tensione del bus e riduce i tempi di fermo imprevisti delle apparecchiature grazie a una topologia front-end dinamica con capacità di rigenerazione. Bilancia attivamente l'energia sul bus del backplane interno, recuperando l'energia di frenatura dagli assi in decelerazione e distribuendola nativamente agli assi in movimento.

Profilazione termica e dinamica della frequenza di commutazione

Il modulo utilizza matrici di commutazione avanzate a stato solido, la cui efficienza e dissipazione termica sono strettamente legate alla frequenza portante configurata:

• Infrastruttura energetica a 750 VCC: Genera e mantiene un bus CC ad alta tensione progettato per alimentare simultaneamente più sezioni inverter secondarie tramite un collegamento integrato con barra di rame.

• Profilo con frequenza di commutazione di 5 kHz: Offre un'elevata efficienza elettrica con un fattore di dipendenza della potenza termica di 1,11 kW/K a partire da una soglia di temperatura ambiente di 40 °C. Questa impostazione riduce al minimo le perdite di commutazione in presenza di correnti continue elevate.

• Profilo con frequenza di commutazione di 10 kHz: Fornisce un filtraggio dell'uscita CC estremamente uniforme e una riduzione delle armoniche acustiche delle bobine, operando con un fattore termico di 0,35 kW/K a partire da -10 °C.

• Allocazione dinamica del consumo energetico: Gestisce un assorbimento di potenza logica di base di 25 Watt, con scalabilità dinamica per supportare i carichi ausiliari dello Slot opzionale 1 ($P_{SLOT1}$), dello Slot opzionale 2 ($P_{SLOT2}$), del terminale di uscita esterno a 24 VCC ($P_{24\text{ V Out}}$) e del gruppo ventola di raffreddamento 8BVF obbligatorio ($P_{Fan8BVF...}$).

Parametri ingegneristici critici

La seguente panoramica delle specifiche descrive i limiti meccanici, elettrici e ambientali verificati per la progettazione del sistema e l'integrazione nel quadro:

Base di conoscenze tecniche e domande frequenti

Quali vantaggi funzionali specifici offre l'alimentatore attivo da 750 VDC rispetto ai raddrizzatori a diodi passivi standard?

I raddrizzatori passivi standard consentono il flusso di energia in una sola direzione, dalla rete al convertitore, dissipando l'energia di frenatura in eccesso sotto forma di calore disperso tramite ingombranti resistenze di frenatura dinamica. L'8BVP0440HW00.000-1 integra un front-end IGBT attivo e controllato che supporta il flusso bidirezionale della potenza. Quando gli assi servo ad alta inerzia decelerano rapidamente, il modulo di alimentazione funziona come inverter, sincronizzando e reimmettendo energia pulita nella rete CA principale dell'impianto, riducendo il consumo totale di energia.

In che modo i parametri di dissipazione termica a 5 kHz e 10 kHz influiscono sulla progettazione del quadro di controllo?

La scelta della frequenza di commutazione modifica direttamente il carico termico all'interno del quadro elettrico. Il funzionamento a 5 kHz riduce la generazione di calore dovuta alla commutazione, consentendo all'hardware di resistere in sicurezza a temperature dell'aria ambiente fino a 40 °C prima che si rendano necessarie le curve di derating della corrente. Il passaggio a 10 kHz garantisce una maggiore fluidità del posizionamento ad alte prestazioni, ma modifica la distribuzione della dissipazione termica; ciò significa che i calcoli di derating devono iniziare molto prima per proteggere i componenti interni dal surriscaldamento.

Perché è specificata una capacità interna di 4,7 microfarad per l'alimentazione della logica di controllo?

L'alimentazione di ingresso a 25 VCC alimenta il nucleo del processore interno, i driver dei gate e l'elettronica della scheda opzionale. La capacità integrata di 4,7 microfarad agisce come filtro ad alta frequenza, attenuando i cali di tensione locali causati da improvvise richieste di commutazione o dal rumore in ingresso sulla linea a 25 V. In questo modo i circuiti di controllo dell'azionamento funzionano in modo deterministico, senza rischio di interruzioni logiche.

Linee guida per la messa in servizio sul campo e la sicurezza

• Installazione verticale dell'armadio e moduli ventola: Montare il modulo di alimentazione da 5,50 kg esclusivamente in posizione verticale su un sottopannello metallico piano e non combustibile. Poiché questa unità si affida a un blocco ventola meccanico della serie 8BVF per la gestione termica a ventilazione forzata, mantenere uno spazio libero di sicurezza di almeno 100 mm sopra e sotto il telaio del modulo. Monitorare l'aria ambiente interna dell'armadio per assicurarsi che rimanga entro le specifiche di fabbrica.

• Specifiche di coppia delle sbarre CC ad alta tensione: Quando si collegano le sbarre in rame condivise a 750 VCC tra l'alimentatore e i moduli inverter adiacenti, serrare tutte le viti di fissaggio ai limiti di coppia esatti definiti nel manuale B&R. Un'elevata resistenza di contatto dovuta a elementi di fissaggio allentati causerà punti caldi estremi e rischi di arco ad alta tensione. Non lavorare mai sui collegamenti delle sbarre finché un multimetro digitale non verifica che, dopo lo spegnimento, la sbarra CC si sia completamente scaricata a meno di 42 VCC.

• Separazione dei cavi di ingresso e controllo dalla rete: Instradare le linee di ingresso della rete CA ad alta potenza e le sbarre di uscita a 750 VCC attraverso canaline portacavi dedicate per alta potenza. Tenere tutti i segnali di controllo a bassa tensione, le linee degli encoder e le linee di alimentazione logica a 25 VCC separati di almeno 250 mm. Collegare saldamente tutte le schermature dei cavi di potenza al sottopannello mediante morsetti di messa a terra a bassa impedenza, per deviare in sicurezza il rumore di modo comune lontano dalle reti di comunicazione vicine.
