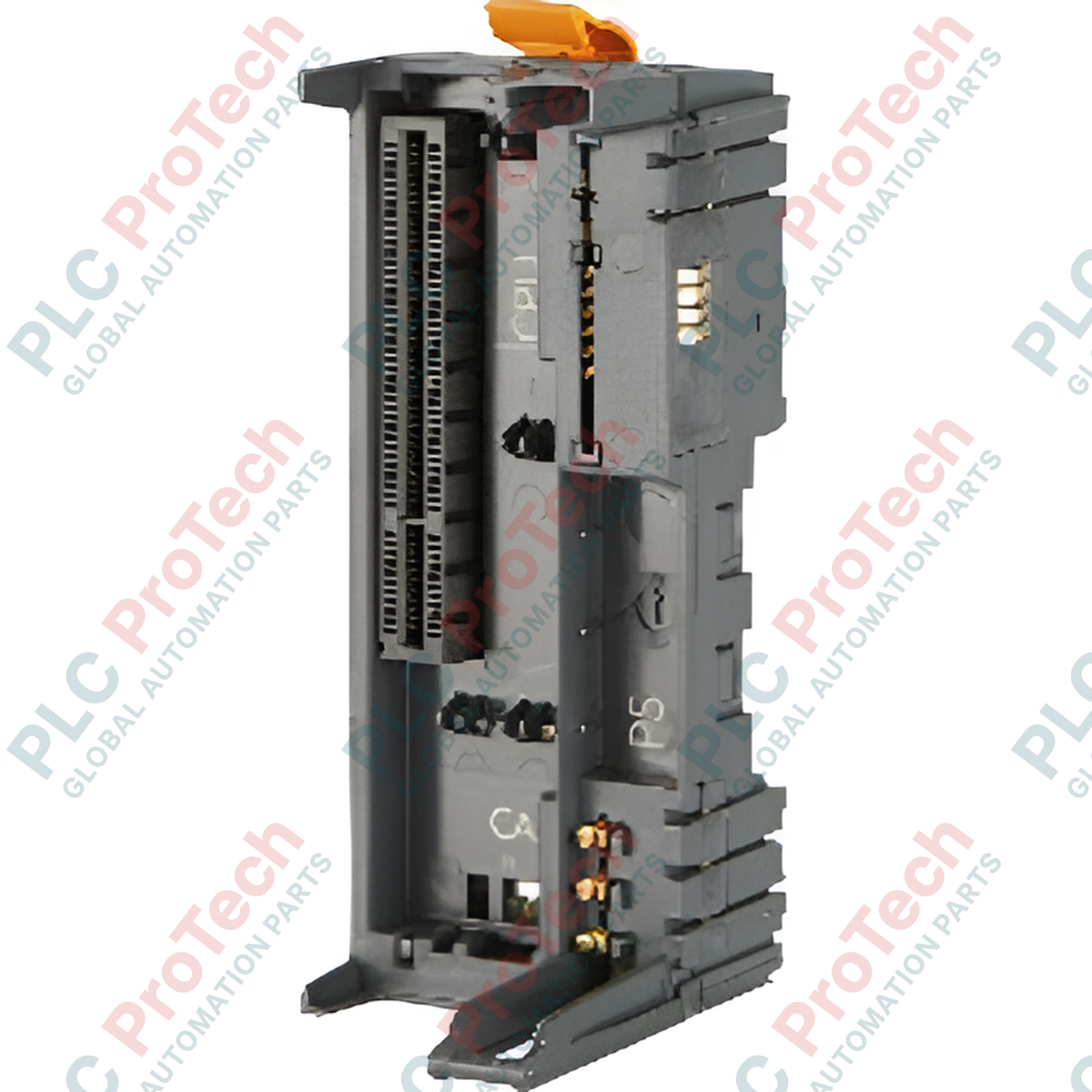

Modulo base bus PLC Compact-S B&R X20BB57

Panoramica del prodotto

 X20BB57 (X20BB57) è un modulo bus di base progettato specificamente per la serie B&R X20 Compact-S PLC . Fungendo da backplane principale, fornisce l'interfaccia meccanica ed elettrica essenziale per la CPU Compact-S e i relativi moduli di alimentazione. Questo modulo è progettato per semplificare l'architettura del sistema integrando direttamente nell'hardware di base due interfacce di comunicazione: RS232 e CAN bus. Ideale per applicazioni con spazio limitato nell'automazione mobile, nei macchinari specializzati e nei sistemi di controllo distribuiti, X20BB57 garantisce una comunicazione backplane ad alta velocità mantenendo una robusta capacità di distribuzione dell'alimentazione di 10 A attraverso il segmento I/O.

Architettura hardware e logica delle interfacce

X20BB57 funge da dorsale della stazione Compact-S, gestendo sia l'alimentazione sia i protocolli di comunicazione di alto livello all'interno di un unico ingombro hardware.

• Comunicazioni integrate: dotato di una porta RS232 e di una connessione CAN bus , facilita l'integrazione diretta delle periferiche senza schede d'interfaccia aggiuntive.

• Design non isolato: secondo le specifiche ingegneristiche (codice ID 0xEB09), il bus, il CAN bus e le interfacce RS232 condividono lo stesso potenziale. Questo design riduce al minimo i ritardi di propagazione interni e il consumo energetico (0.55 W).

• Montaggio universale: a differenza di molte basi specializzate, questo modulo supporta l'installazione sia in orientamento orizzontale che verticale , offrendo flessibilità meccanica per armadi di controllo bassi o alti.

Specifiche tecniche

Domande frequenti tecniche

X20BB57 fornisce isolamento elettrico tra il CAN bus e l'RS232?

No, X20BB57 è progettato con il bus, il CAN bus e le interfacce RS232 non isolati tra loro. In ambienti con differenze di potenziale significative o elevato rumore elettrico, gli ingegneri devono utilizzare barriere di isolamento esterne o garantire un collegamento a una terra di riferimento comune di alta qualità per evitare la corruzione del segnale.

In che modo l'altitudine di installazione influisce sulle prestazioni di questo modulo bus?

Per installazioni fino a 2000 m sul livello del mare non vi sono limitazioni. Per altitudini superiori a 2000 m, è necessario applicare un fattore di derating alla temperatura ambiente pari a 0.5 Celsius per 100 m per tenere conto della riduzione della densità dell'aria e dell'efficienza di raffreddamento.

Qual è la corrente massima che posso far passare attraverso i contatti di alimentazione I/O?

Il modulo supporta un carico di contatto consentito di 10 A. Questo valore è fondamentale per il calcolo dell'assorbimento totale di corrente di tutti i moduli I/O a valle collegati al backplane Compact-S, al fine di evitare danni termici ai contatti del bus.

Guida all'ingegneria sul campo e all'installazione

• Limiti termici in base all'orientamento: si noti che la temperatura massima di esercizio diminuisce da 60 Celsius (orizzontale) a 50 Celsius (verticale). Nelle installazioni verticali, il calore che sale dai moduli inferiori può accumularsi; assicurarsi di utilizzare un raffreddamento ad aria forzata se la densità dell'armadio è elevata.

• Cablaggio delle interfacce: poiché le interfacce RS232 e CAN non sono isolate, utilizzare sempre cavi schermati di alta qualità. Collegare le schermature dei cavi alla barra di terra nel punto di ingresso dell'armadio per ridurre il rischio che i loop di massa influenzino la logica della CPU attraverso il backplane X20BB57 .

• Verifica del codice ID: durante la messa in servizio del software in B&R Automation Studio, l'hardware segnalerà il codice ID 0xEB09. Assicurarsi che la configurazione hardware del progetto corrisponda esattamente a questo ID per abilitare tutte le funzionalità dei driver CAN e RS232.

Vantaggi ingegneristici

X20BB57 è una soluzione di backplane "rinforzata" progettata per garantire l'affidabilità. L'ampio intervallo della temperatura di esercizio (fino a -25 Celsius) lo rende adatto a quadri di controllo esterni e all'automazione di celle frigorifere. Integrando il backplane e le porte di comunicazione in un'unica unità, riduce il numero di connessioni fisiche, aumentando così il Mean Time Between Failures (MTBF). L'involucro robusto IP20 e la capacità di resistere fino al 95% di umidità senza condensa garantiscono prestazioni stabili anche nei climi industriali più impegnativi.
