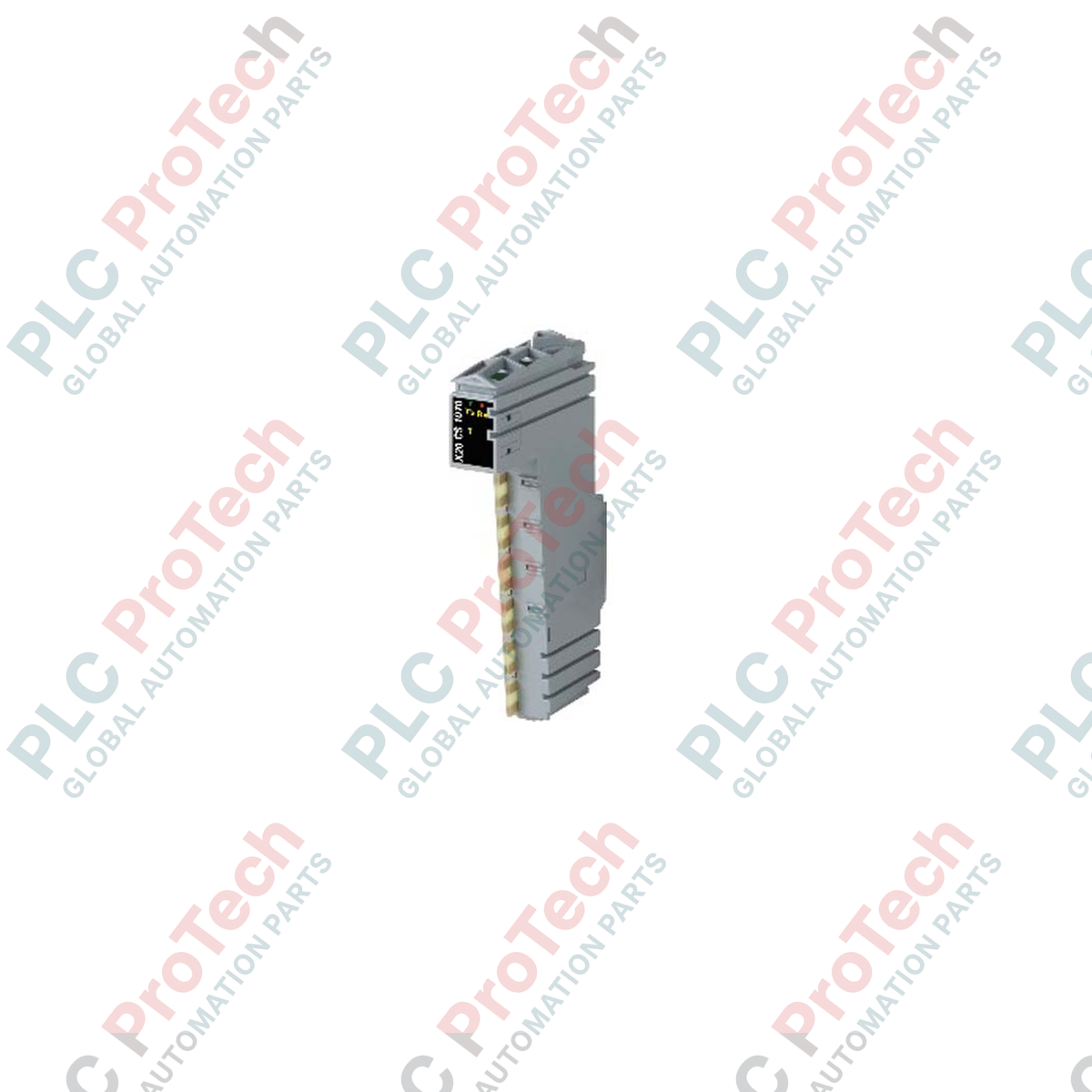

Modulo di comunicazione CAN bus della serie B&R X20 X20CS1070

Panoramica del prodotto

Il X20CS1070 (X20CS1070) è un modulo elettronico di comunicazione ad alte prestazioni della linea B&R X20 System , che funge da gateway dedicato per l'integrazione del bus CAN . Progettato per lo scambio deterministico dei dati in reti industriali complesse, questo modulo consente ai sistemi PLC X20 di interfacciarsi senza problemi con periferiche basate su CAN, come azionamenti a frequenza variabile (VFD), sensori specializzati e controller di terze parti. Supportando velocità di trasferimento fino a 1 Mbit/s, l' X20CS1070 è essenziale per il controllo del movimento ad alta velocità e il monitoraggio dei processi in tempo reale. Il suo design compatto da 12,5 mm, abbinato agli indicatori diagnostici integrati e a una resistenza di terminazione commutabile via software, garantisce un'installazione semplificata mantenendo i massimi livelli di stabilità della rete.

Architettura di rete e logica di comunicazione

L' X20CS1070 funge da robusto ponte di comunicazione, fornendo il livello fisico e logico necessario per una rete CAN affidabile in ambienti con forti interferenze elettromagnetiche.

• Throughput elevato: Supporta velocità di trasmissione CAN standard, da basse velocità per collegamenti a lunga distanza fino a un massimo di 1 Mbit/s per la sincronizzazione locale ad alta velocità.

• Terminazione integrata: Dispone di una resistenza di terminazione interna attivabile via software, eliminando la necessità di resistenze esterne alle estremità della linea del bus.

• Portata di rete estesa: È in grado di gestire segmenti di rete con una distanza massima di 1000 m (a velocità di trasmissione ridotte), risultando adatto per installazioni su larga scala negli stabilimenti industriali.

• Diagnostica avanzata: Quattro LED dedicati forniscono un feedback immediato sullo stato del trasferimento dati, della resistenza di terminazione, dello stato operativo e dello stato del modulo.

Specifiche tecniche

Domande frequenti tecniche

Come si attiva la resistenza di terminazione interna nell'X20CS1070?

La resistenza di terminazione è controllata via software all'interno di B&R Automation Studio. Nella configurazione hardware del modulo, è possibile impostare la resistenza su "ON" se il modulo si trova all'estremità fisica del segmento di rete CAN, garantendo l'integrità del segnale prevenendo le riflessioni.

Qual è il significato del codice ID 0x1FD1?

Il codice ID 0x1FD1 è l'identificatore elettronico univoco dell' X20CS1070. Quando il sistema X20 esegue il test automatico all'accensione (POST), il controller del bus verifica questo ID per assicurarsi che l'hardware fisico corrisponda alla configurazione del progetto software, evitando incompatibilità di comunicazione.

Posso utilizzare l'X20CS1070 per applicazioni CANopen?

Sì. Sebbene il modulo gestisca i livelli fisico e di collegamento dati del bus CAN, i protocolli di livello superiore come CANopen sono gestiti tramite le librerie software B&R. L' X20CS1070 fornisce la base hardware deterministica necessaria per funzionalità CANopen master o slave affidabili.

Guida all'installazione e all'ingegneria sul campo

• Cablaggio per lunghe distanze: Per collegamenti prossimi al limite di 1000 m , utilizzare cavi a doppino intrecciato di alta qualità con una sezione di almeno 0,5 mm quadrati. Assicurarsi che la velocità di trasferimento sia ridotta in Automation Studio in base alla lunghezza fisica del cavo (ad esempio, 50 kbit/s per 1000 m).

• Collegamento della morsettiera: Questo modulo elettronico richiede una morsettiera X20TB12 a 12 poli . Assicurarsi che la schermatura del cavo CAN sia collegata alla terra funzionale (FE) sulla morsettiera per deviare le interferenze ad alta frequenza.

• Buone pratiche di messa a terra: Per prevenire i loop di massa nei segmenti CAN lunghi, assicurarsi che sia gestita l'equipotenzialità tra i diversi nodi della rete. L'isolamento del bus interno del sistema X20 è utile, ma si raccomanda una terra di riferimento comune per il ricetrasmettitore CAN.

Vantaggi ingegneristici

L' X20CS1070 è progettato per garantire la massima disponibilità nei sistemi mission-critical. Il peso di spedizione di 4,0 kg (che riflette l'imballaggio protettivo voluminoso) sottolinea la natura industriale dell'hardware di comunicazione B&R. La capacità del modulo di fornire lo stato in tempo reale tramite LED, in particolare il LED "Resistenza di terminazione", consente rapide verifiche visive della topologia di rete senza aprire la diagnostica software. L'ampio intervallo della temperatura di esercizio e la protezione IP20 garantiscono il funzionamento anche in presenza di calore e vibrazioni tipici dell'automazione industriale installata in armadio.
