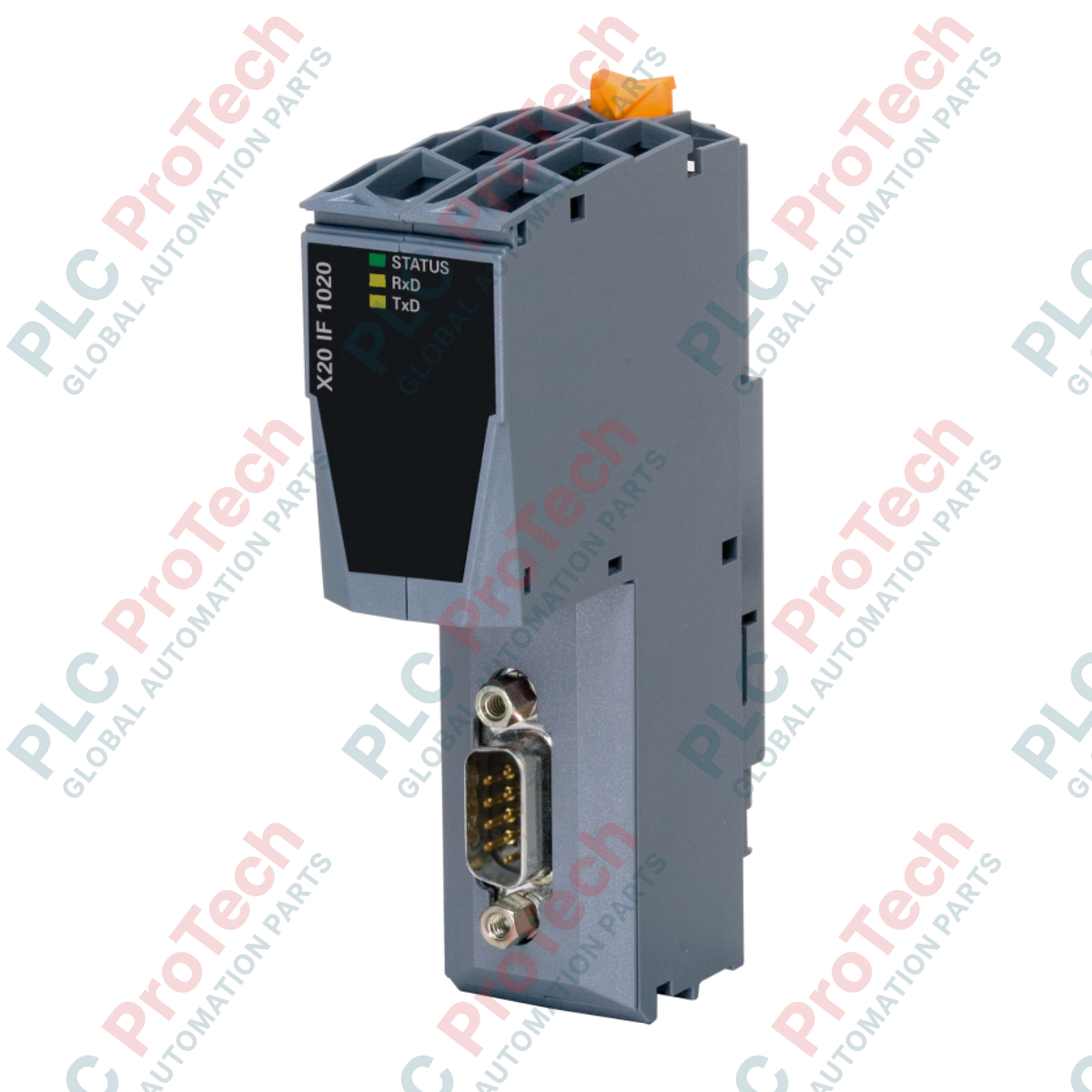

B&R X20IF1020 Modulo di interfaccia RS232 Sistema X20

SKU X20IF1020

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: B&R

  • Product No.: X20IF1020

  • Country of origin:United States

  • Product Type: Modulo di interfaccia di comunicazione X20

  • Payment: T/T, Western Union

  • Weight: 1500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica tecnica

Il B&R X20IF1020 (X20IF1020) è un modulo di interfaccia per comunicazioni industriali progettato per integrare un collegamento seriale RS232 ad alto isolamento direttamente nello slot di elaborazione delle architetture CPU B&R X20 compatibili. Sviluppato per il routing di telemetria critica in impianti di generazione elettrica, stabilimenti di lavorazione metallurgica e sale di controllo degli impianti di trattamento delle acque, questo hardware di comunicazione dedicato protegge la trasmissione di dati punto-punto in tempo reale per prevenire errori di elaborazione e ridurre al minimo i tempi di fermo non programmati dell'impianto. Il modulo dispone di una singola porta RS232 con terminazione su un connettore D-sub maschio standard a 9 pin, che supporta velocità di trasferimento dati fino a 115,2 kbit/s. Integrando un robusto isolamento galvanico che separa completamente la logica del PLC host dalle linee fisiche RS232 sul campo, il modulo impedisce ai loop di massa e ai transitori di tensione di danneggiare i componenti di elaborazione principali.

Configurazione tecnica

Il layout elettrico e l'infrastruttura fisica del ricetrasmettitore di questo modulo di interfaccia sono ottimizzati per un'arbitraggio affidabile dei dati seriali:

  • Strato di protezione galvanica: Offre un isolamento elettrico completo tra la logica del backplane X20 interno e il livello fisico RS232, sopprimendo le sovratensioni di modo comune ad alta tensione.

  • Collegamento D-Sub standardizzato: Dotato di un connettore D-sub maschio industriale a 9 pin (DSUB) per garantire un collegamento sicuro e fissato meccanicamente per i cavi seriali RS232 standard.

  • Profilo di potenza a bassa dissipazione termica: Richiede un consumo energetico massimo di soli 0,35 W dall'alimentazione interna, riducendo al minimo la generazione di calore all'interno dell'assemblaggio delle sezioni di controllo.

  • Array di diagnostica visiva: I LED integrati sul pannello frontale forniscono una visibilità diagnostica immediata e in tempo reale mostrando:

    • Stato del modulo: Monitora la fase operativa e lo stato di inizializzazione dell'hardware dell'interfaccia locale.

    • Trasferimento dati: Il lampeggiamento attivo indica il traffico in corso di pacchetti di dati trasmessi (TX) e ricevuti (RX).

Specifiche tecniche

Parametro Specifiche
Modello X20IF1020
Marca B&R
Origine Austria
Categoria del prodotto Modulo di interfaccia X20
Tipo di interfaccia fisica RS232
Variante di collegamento Connettore D-sub maschio a 9 pin
Velocità di trasferimento massima 115,2 kbit/s
Isolamento elettrico Logica PLC isolata dall'interfaccia RS232
Distanza massima della linea 900 m (a velocità di trasmissione ridotta)
Consumo energetico 0,35 W
Grado di protezione dell'involucro IP20 (secondo EN 60529)
Intervallo di temperatura operativa Da 0 a 55 °C
Peso 0,11 kg (Peso di spedizione: confezione da 1,5 kg)

Domande frequenti sulle applicazioni industriali

  • Il profilo tecnico indica una distanza massima di 900 m. RS232 può comunicare su questa distanza a 115,2 kbit/s?

    No. Le linee di segnale RS232 standard sono specificate per distanze più brevi (in genere fino a 15 m) quando operano alla velocità di trasferimento massima di 115.2 kbit/s. Per raggiungere distanze di linea estese fino al limite supportato dall'hardware di 900 m, è necessario ridurre notevolmente la velocità di trasmissione per compensare la capacità del cavo e utilizzare cavi seriali schermati premium a bassa capacità.

  • Questo modulo si inserisce direttamente nei moduli base bus I/O X20 standard?

    No. L'X20IF1020 è un modulo di interfaccia specializzato (variante con slot IF) progettato per essere inserito direttamente negli slot di interfaccia dedicati presenti sulle unità CPU X20 o sui controller di sistema X20. Non può essere montato sulle basi bus del backplane I/O X20 standard insieme alle slice I/O digitali o analogiche.

  • In che modo l'isolamento elettrico integrato protegge il sistema di controllo?

    L'isolamento galvanico interrompe il collegamento elettrico diretto tra il dispositivo sul campo (come una bilancia remota, uno scanner industriale di codici a barre o un modem legacy) e il backplane del PLC host. Se il dispositivo sul campo subisce una sovratensione o una grave differenza di potenziale di terra, lo strato di isolamento assorbe l'energia, proteggendo la CPU del PLC master da guasti catastrofici.


Direttive per l'ingegneria e l'installazione sul campo

AVVERTENZA SUL FISSAGGIO DEL CONNETTORE: Le vibrazioni meccaniche possono allentare nel tempo le interfacce D-sub standard. I tecnici sul campo devono utilizzare il meccanismo di fissaggio a vite integrato nella calotta del connettore del cavo, serrando le due viti di ritenuta esattamente a 0.40 Nm nei distanziali di montaggio dell'X20IF1020 per garantire una pressione di contatto costante.

Requisiti di schermatura e instradamento dei cavi seriali

Utilizzare sempre cavi di comunicazione seriale schermati con treccia di rame di alta qualità. Evitare di instradare le linee dati RS232 parallelamente alle linee elettriche AC ad alta tensione, alle uscite motore degli azionamenti a frequenza variabile (VFD) o alle linee dei contattori induttivi ad alta corrente all'interno delle canaline dell'armadio. Collegare la treccia di schermatura del cavo a una piastra di messa a terra funzionale (FE) immediatamente prima che la calotta del cavo si accoppi al connettore D-sub maschio a 9 pin.

Procedure di inserimento nello slot hardware

Prima di inserire il modulo di interfaccia X20IF1020, isolare l'alimentazione principale a 24 VDC del blocco CPU X20 host. Allineare con cura la scheda del modulo di interfaccia alle guide dello slot di interfaccia CPU designato. Spingere delicatamente il modulo nello slot finché la piastra frontale non è perfettamente a filo con lo chassis della CPU e il meccanismo di blocco non si innesta completamente. Il ripristino dell'alimentazione con una scheda di interfaccia disallineata può causare danni permanenti ai pin dei contatti dell'interfaccia.
