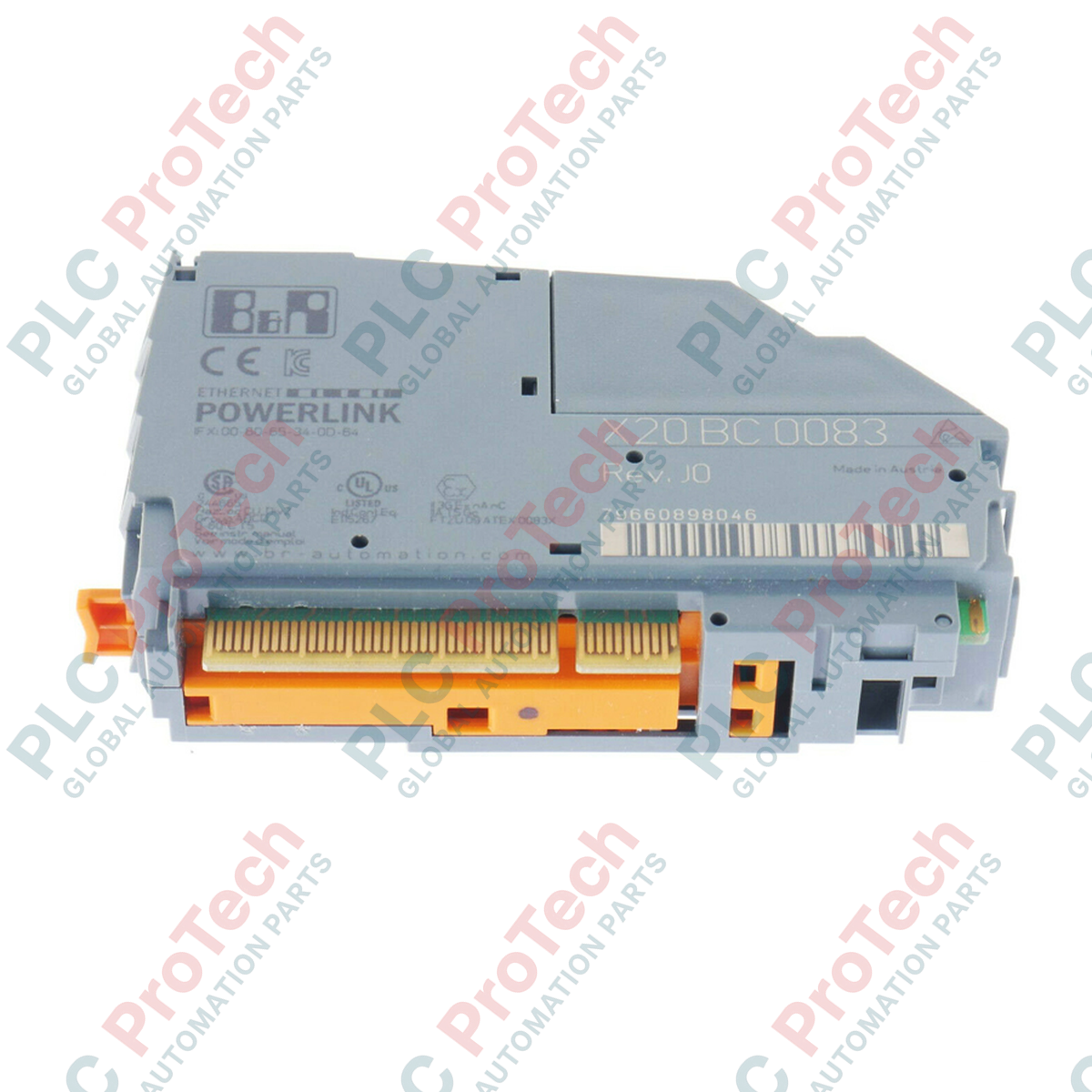

B&R X20BC0083 controller del bus POWERLINK X20

Panoramica del prodotto

Il X20BC0083 (X20BC0083) è un controller bus ad alte prestazioni progettato per l'integrazione senza interruzioni delle stazioni I/O B&R X20 nelle reti POWERLINK in tempo reale. Operando come nodo controllato all'interno di architetture di automazione industriale, come linee di controllo del movimento ad alta velocità, robotica multiassiale sincronizzata e macchinari complessi per l'imballaggio, questo controller facilita lo scambio deterministico dei dati a livello di microsecondi. Grazie a un design con hub RJ45 schermato a doppia porta, il modulo consente di collegare facilmente in cascata i segmenti di rete, riducendo efficacemente la complessità del cablaggio e mantenendo al contempo una velocità di trasferimento robusta di 100 Mbit/s per i dati di controllo mission-critical.

Configurazione tecnica

Questo controller bus funge da gateway intelligente tra il master POWERLINK e il backplane locale delle slice I/O X20, garantendo una comunicazione stabile in ambienti ad alta richiesta.

• Sincronizzazione di rete: Completamente conforme ai protocolli POWERLINK V1 e V2, questo controller di tipo 2 garantisce prestazioni in tempo reale rigido, consentendo una correlazione precisa tra i cicli dei dati di rete e l'elaborazione degli I/O locali.

• Funzionalità hub integrata: L'interfaccia RJ45 a doppia porta funziona come hub integrato e supporta topologie di rete standard con lunghezze dei segmenti fino a 100 metri, una soluzione ideale per configurazioni con armadi distribuiti.

• Precisione diagnostica: I LED di stato montati sul pannello frontale forniscono un feedback immediato sullo stato del modulo e della comunicazione bus, consentendo di isolare rapidamente i problemi della topologia di rete o i guasti specifici dei nodi durante la messa in servizio.

• Efficienza energetica: Con un consumo di potenza sul bus di soli 2 W, il controller riduce al minimo l'impatto termico all'interno del quadro di controllo, supportando configurazioni di montaggio ad alta densità.

Specifiche tecniche

Domande frequenti sull'hardware industriale

Qual è il vantaggio della funzionalità hub integrata nell'X20BC0083?

L'hub integrato consente il collegamento diretto in cascata delle stazioni POWERLINK senza la necessità di switch di rete esterni. Ciò riduce significativamente i requisiti di cablaggio e semplifica la configurazione fisica della rete, mantenendo al contempo le prestazioni e la sincronizzazione necessarie per un controllo deterministico.

Questo controller bus è compatibile con tutti i moduli I/O X20?

L'X20BC0083 è progettato per interfacciarsi con il backplane I/O standard X20. La compatibilità è generalmente ampia; tuttavia, assicurarsi sempre che la configurazione del progetto Automation Studio corrisponda alla mappatura fisica degli I/O e che i moduli di alimentazione siano dimensionati correttamente per l'assorbimento totale di corrente delle slice I/O collegate.

In che modo la designazione "Tipo 2" influisce sulle prestazioni del sistema?

La classificazione di tipo 2 indica specifiche capacità funzionali all'interno dell'architettura dei nodi controllati POWERLINK. Garantisce la piena compatibilità con il traffico dati ciclico e aciclico standard, supportando i complessi profili di movimento e gli aggiornamenti di stato critici in termini di tempo richiesti dalle sequenze di produzione ad alta velocità.

Linee guida per la messa in servizio sul campo e la sicurezza

Cablaggio e schermatura della rete

Data la velocità di trasferimento di 100 Mbit/s, utilizzare cavi Ethernet schermati Cat5e o Cat6 di alta qualità. Collegare correttamente le schermature dei cavi al punto di ingresso nell'armadio utilizzando fascette a 360 gradi, per garantire un percorso a bassa impedenza verso la terra funzionale. Una schermatura insufficiente negli ambienti industriali può causare perdite intermittenti di pacchetti o "jitter" di rete, che possono manifestarsi come errori di sincronizzazione nella sequenza di controllo del movimento.

Limiti della topologia a collegamento in cascata

Sebbene il controller supporti il collegamento in cascata tramite l'hub integrato, tenere sotto controllo il numero totale di nodi e la lunghezza cumulativa della rete. Il superamento della lunghezza massima del segmento di 100 metri tra due stazioni causerà il degrado del segnale e interruzioni della comunicazione. Se la configurazione della macchina richiede tratte più lunghe, utilizzare uno switch industriale o un convertitore in fibra ottica.

Assemblaggio del backplane e diagnostica

Quando si monta il controller sulla base bus X20, assicurarsi che il meccanismo di bloccaggio sia inserito e che i pin siano correttamente allineati. Durante la prima accensione, osservare il LED di "funzionamento del bus". Un'indicazione verde fissa segnala una corretta sincronizzazione della rete; se lo stato indica un errore, utilizzare il buffer diagnostico di Automation Studio per verificare l'indirizzo del nodo e le impostazioni della versione del protocollo rispetto al progetto del controller master.
