Modulo di ingressi per termocoppie a 6 canali B&R X20AT6402 X20 System

Descrizione tecnica e ruolo nel trattamento della temperatura

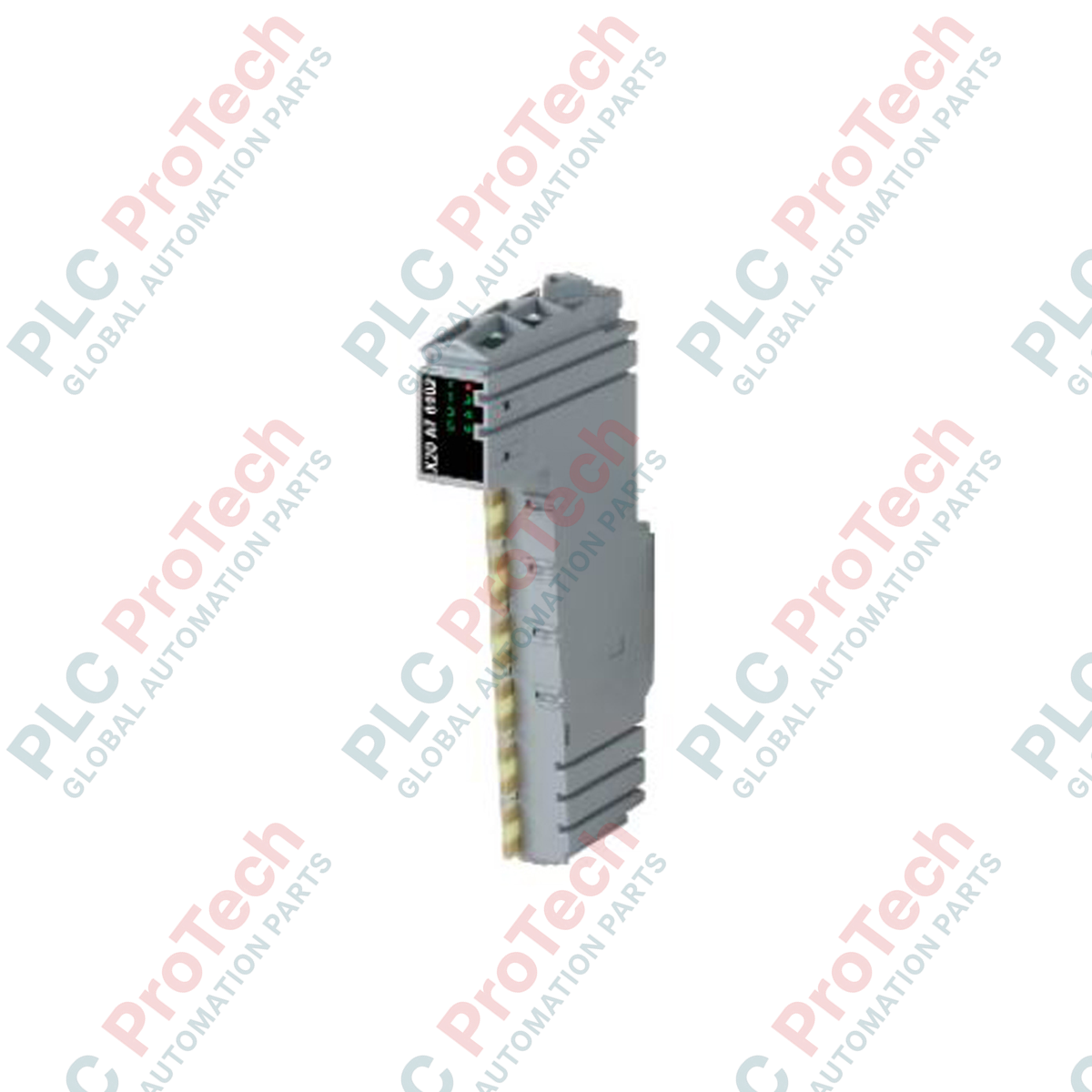

 X20AT6402 (X20AT6402) è un modulo di misurazione della temperatura di grado industriale progettato per la piattaforma di automazione modulare B&R X20 System. Progettato per il monitoraggio termico ad alta precisione in ambienti di processo estremi, come macchinari per lo stampaggio a iniezione, forni industriali per la cottura, reattori chimici e forni per la fusione dei metalli, questo modulo fornisce sei canali di ingresso indipendenti, calibrati specificamente per sensori a termocoppia. Integra un convertitore analogico-digitale (ADC) ad alta precisione con risoluzione a 16 bit, che rileva variazioni a livello di microvolt dalle giunzioni delle termocoppie e le converte in valori digitali precisi. L'integrazione di questo modulo hardware nel rack di controllo garantisce un feedback stabile dei dati termici, filtra il rumore induttivo ad alta frequenza generato dagli elementi riscaldanti e protegge da improvvisi runaway termici che possono danneggiare il sistema.

Integrità del segnale e infrastruttura elettrica

Questo modulo I/O, identificato dal codice ID ufficiale B&R 0x1B96, integra un filtro di ingresso regolabile con una costante di tempo configurabile via software da 1 ms a 66.7 ms. Questa filtrazione personalizzabile consente agli ingegneri dell'impianto di bilanciare tempi di risposta estremamente rapidi e massima soppressione del rumore in base alle dinamiche specifiche del circuito termico. Il consumo energetico del modulo è altamente ottimizzato: assorbe appena 0.01 W dalle linee logiche del bus backplane X20 e un massimo di 0.91 W dalla linea di alimentazione interna degli I/O. Gli array diagnostici hardware integrati utilizzano chiari indicatori LED per fornire aggiornamenti in tempo reale sulle funzioni I/O dei singoli canali, sugli stati operativi locali e sullo stato generale del modulo.

Specifiche delle prestazioni e dei sensori

Domande frequenti sull'hardware industriale

L'X20AT6402 include la compensazione interna della giunzione fredda (CJC)?

Sì. Per garantire letture accurate della temperatura delle termocoppie, il sistema X20 implementa la compensazione assoluta. Il riferimento della temperatura della giunzione fredda viene gestito tramite il sensore della morsettiera oppure mediante un canale di compensazione centralizzato configurato in B&R Automation Studio.

Cosa succede se il filo di una termocoppia si rompe o si scollega durante il funzionamento?

Il modulo dispone di una logica integrata per il rilevamento dei circuiti aperti. Se il filo di un sensore a termocoppia si rompe, la resistenza del canale aumenta fino all'infinito, inducendo il modulo a registrare un byte di errore sul bus di sistema e ad accendere il LED di errore del canale specifico per avvisare gli operatori.

È possibile combinare diversi tipi di termocoppia (ad esempio, tipo J e tipo K) sullo stesso modulo?

Sì. Il profilo dei parametri di ogni canale viene gestito in modo indipendente in B&R Automation Studio. È possibile configurare i singoli canali per curve di linearizzazione specifiche delle termocoppie, purché i tipi selezionati siano supportati dal firmware del modulo.

Linee guida per la messa in servizio e l'installazione sul campo

• Protocolli per cavi di prolunga e schermatura: I segnali delle termocoppie operano nell'intervallo dei bassi millivolt e sono altamente suscettibili alle interferenze elettromagnetiche (EMI). Utilizzare sempre cavi di prolunga o di compensazione adatti alla termocoppia per collegare il sensore alla morsettiera X20. Posare questi cavi di segnale in canaline dedicate per cavi a bassa tensione, completamente separati dalle linee CA ad alta potenza o dai cavi degli azionamenti a frequenza variabile (VFD).

• Calibrazione del filtro per la mitigazione del rumore: Negli ambienti che utilizzano pesanti regolatori di potenza SCR industriali per gli elementi riscaldanti elettrici, impostare il tempo di filtraggio configurabile verso la soglia di 66.7 ms. Questa impostazione sfrutta i filtri digitali passa-basso integrati per annullare il rumore della rete elettrica a 50 Hz e 60 Hz, fornendo trend della temperatura puliti e stabili.

• Posizionamento della base terminale e sicurezza meccanica: Inserire verticalmente il modulo X20AT6402 nella base X20 compatibile fino a quando le clip di bloccaggio meccanico non scattano completamente. Assicurarsi che le viti della morsettiera o i morsetti a molla siano ben serrati sui conduttori in rame nudo per eliminare variazioni della resistenza di contatto, che possono causare deriva della lettura o errori di misurazione.
