B&R X20AI4632-1 modulo di ingresso analogico differenziale X20

Capacità tecniche e monitoraggio del processo

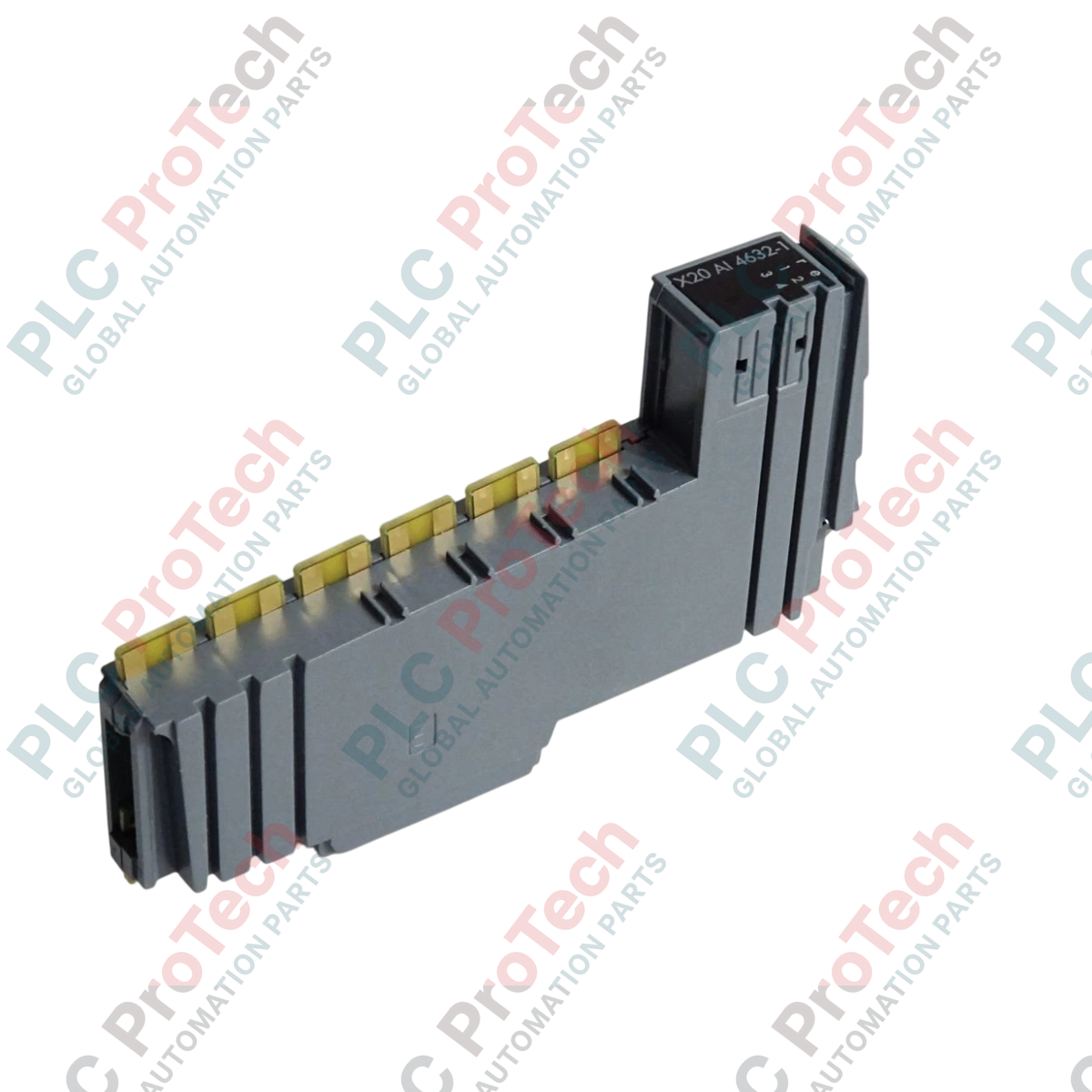

Il B&R X20AI4632-1 (X20AI4632-1) è un modulo di ingresso analogico differenziale a 4 canali ad alte prestazioni, progettato appositamente per l'ecosistema di automazione modulare B&R X20. Utilizzato in settori industriali di processo esigenti, come impianti metallurgici di fusione, linee di stampaggio a iniezione a ciclo rapido e macchinari sincronizzati per cartiere, questo modulo acquisisce segnali di campo ad alta frequenza. Grazie al monitoraggio preciso della telemetria e alle avanzate funzioni di oscilloscopio integrate, l'unità consente agli ingegneri di diagnosticare le variazioni transitorie del segnale direttamente dal livello di controllo, riducendo al minimo i tempi di ritardo della diagnostica ed evitando il costoso deterioramento delle apparecchiature.

Condizionamento del segnale ed elementi diagnostici

Questo modulo analogico avanzato dispone di quattro ingressi differenziali configurabili individualmente, compatibili sia con segnali di tensione nell'intervallo $\pm 11$ V, sia con circuiti di corrente da 0 a 22 mA. La selezione tra ricezione di tensione e di corrente viene gestita dinamicamente tramite distinti percorsi fisici della morsettiera. Il pannello frontale integra gruppi completi di LED diagnostici che mostrano in tempo reale lo stato I/O di ogni canale, lo stato operativo e lo stato generale del modulo. Il modulo assorbe appena 0.01 W dal bus logico, utilizzando 1.5 W dall'alimentazione interna I/O per alimentare i circuiti di filtraggio.

Matrice della configurazione fisica

Integrazione del sistema e domande frequenti

Come si commuta un canale dalla lettura della tensione al monitoraggio del circuito di corrente?

Non vengono utilizzati ponticelli hardware né variabili software di commutazione. Il tipo di segnale è determinato interamente dal modo in cui il cablaggio di campo viene collegato alla morsettiera X20. Il modulo utilizza pin di collegamento diversi per l'ingresso di tensione e per l'ingresso di corrente. Consultare lo schema elettrico ufficiale B&R del modello X20AI4632-1 per collegare il trasmettitore di campo alla fila di morsetti corretta.

Quali sono i vantaggi pratici della funzione di oscilloscopio integrata?

La funzione di oscilloscopio consente al modulo di campionare i valori analogici ad alta velocità e di memorizzare i dati grezzi in un buffer interno. È possibile accedere a questi dati tramite B&R Automation Studio per acquisire transitori di segnale ultrarapidi, picchi di tensione o cadute di corrente. Questa funzione permette ai tecnici di risolvere i problemi della strumentazione di campo guasta senza dover collegare strumenti di misura esterni fisici alle morsettiere attive.

Quale azione è necessario intraprendere se il LED di stato del modulo diventa rosso fisso?

Un LED di stato rosso fisso indica un guasto hardware interno o una mancata corrispondenza di configurazione tra il modulo fisico e il progetto software. Verificare che il numero di modello corretto (X20AI4632-1) sia dichiarato nell'albero di configurazione del controller, controllare il collegamento del modulo alla base bus sottostante e assicurarsi che la tensione di alimentazione interna I/O rientri nelle tolleranze standard.

Direttive per la messa in servizio e l'installazione sul campo

• Conformità del cablaggio dei pin dei morsetti: Prima di collegare i cavi, verificare il formato del segnale del trasmettitore. Collegare un circuito di corrente da 20 mA a un pin del morsetto calibrato per il percorso di ingresso $\pm 11$ V provocherà calcoli di scala errati e può causare sollecitazioni termiche sulla rete di ingresso interna. Ricontrollare tutte le posizioni dei cavi in base alle indicazioni sui morsetti.

• Mitigazione del rumore differenziale: Utilizzare sempre cavi schermati a doppino ritorto di alta qualità per tutti i collegamenti dei sensori differenziali. Collegare la treccia complessiva del cavo direttamente alla barra di collegamento della messa a terra a bassa impedenza X20. Tenere questi percorsi analogici a bassa tensione isolati dalle linee dei motori trifase e dai contattori di potenza soggetti a commutazione per almeno 200 mm, così da proteggere l'integrità delle forme d'onda del segnale.

• Calcolo dell'energia del segmento di potenziale: Assicurarsi che il consumo interno I/O di 1.5 W di questo modulo sia considerato integralmente nel bilancio energetico del segmento rack locale. Se l'assorbimento cumulativo dei moduli adiacenti si avvicina al limite massimo dell'alimentatore attuale, installare un modulo di alimentazione ausiliaria del potenziale X20 direttamente a sinistra di questa unità per mantenere stabile la tensione.
