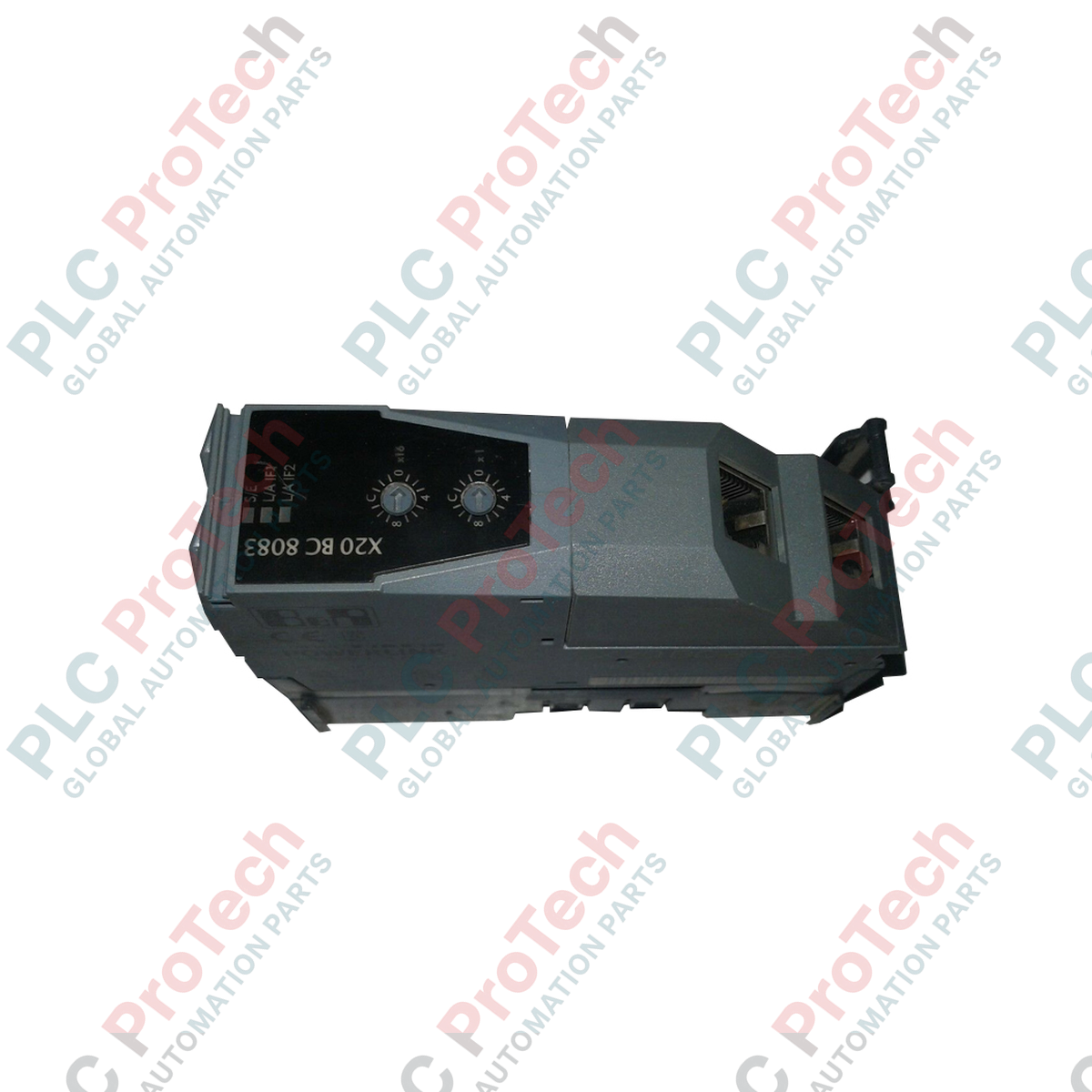

B&R X20BC8083-EPL controller bus POWERLINK X20

Panoramica dell'integrazione di rete

Il B&R X20BC8083-EPL (X20BC8083-EPL) è un controller bus Ethernet industriale in tempo reale ad alte prestazioni, progettato per collegare slice I/O decentralizzate a una rete POWERLINK centralizzata. Utilizzato in applicazioni avanzate di controllo del movimento multiasse, linee di confezionamento sincronizzate e integrazioni di celle robotiche, questo modulo funziona come nodo slave deterministico del bus di campo. Gestendo localmente il traffico dati ciclico e aciclico sul backplane X20, l'unità consente una sincronizzazione a livello di microsecondi tra tutte le slice digitali, analogiche e con funzioni speciali collegate, prevenendo il jitter di rete e proteggendo i complessi processi produttivi dalle discrepanze di temporizzazione.

Configurazione dell'interfaccia e funzionalità dell'hub

Questo controller bus dispone di un'interfaccia POWERLINK nativa instradata attraverso un'architettura hub integrata a 2 porte con due porte RJ45 standard. Questa configurazione hardware consente topologie di rete flessibili a cascata o lineari direttamente sul telaio della macchina, riducendo al minimo la necessità di costosi switch industriali ausiliari. Per le reti che richiedono un instradamento avanzato delle diramazioni, il controller supporta espansioni strutturali tramite moduli hub X20 aggiuntivi. Per adattarsi a configurazioni meccaniche specifiche, la base bus X20 fisica, il modulo di alimentazione e i morsetti devono essere selezionati e ordinati come componenti indipendenti.

Tabella delle prestazioni tecniche

Integrazione del sistema e domande frequenti

Come vengono configurati gli indirizzi dei nodi sul controller di rete X20BC8083-EPL?

Gli indirizzi dei nodi vengono generalmente assegnati tramite selettori rotativi fisici situati sulla base bus X20 associata oppure tramite l'albero della topologia hardware in B&R Automation Studio. Assicurarsi che l'indirizzo del nodo esadecimale o decimale designato corrisponda in modo univoco all'identificativo previsto dal Managing Node POWERLINK (CPU master), per garantire la corretta inizializzazione della rete.

Quale azione bisogna intraprendere se il LED di collegamento di una porta rimane spento quando è collegata a un controller master?

Innanzitutto, verificare che il cavo Ethernet industriale soddisfi almeno le specifiche Cat 5e e non superi il limite di 100 metri per segmento. Ispezionare i connettori RJ45 per rilevare eventuali contaminazioni interne dei pin o danni fisici. Se il cavo è stato verificato, assicurarsi che il Managing Node POWERLINK stia trasmettendo attivamente i cicli di rete e che il firmware del controller corrisponda alla versione di configurazione del progetto.

Il traffico Ethernet TCP/IP standard può passare attraverso l'hub integrato a 2 porte?

Sì. Il protocollo POWERLINK incorpora una fase asincrona all'interno del proprio ciclo, progettata specificamente per instradare frame IP standard, come TCP/IP o UDP, attraverso l'hub integrato. Ciò consente ai tecnici dell'assistenza di eseguire diagnostiche tramite browser Web o query di monitoraggio remoto senza interrompere i loop di controllo in tempo reale ad alta velocità e deterministici.

Direttive per la messa in servizio e l'installazione

• Sequenza di assemblaggio dei componenti: Non tentare di montare il modulo elettronico direttamente sulla guida DIN. Innanzitutto, agganciare saldamente la base bus X20 appropriata alla guida TS35. Far scorrere il modulo di alimentazione richiesto sul lato sinistro dell'assemblaggio della base, quindi inserire il blocco elettronico X20BC8083-EPL finché le clip di bloccaggio meccaniche non si innestano completamente. Cablare i morsetti solo dopo aver bloccato strutturalmente l'assemblaggio fisico.

• Cablaggio POWERLINK e riduzione dei disturbi: Utilizzare cavi a doppino intrecciato con doppia schermatura di tipo industriale (SF/UTP) per entrambe le connessioni di rete RJ45. Collegare a terra le schermature dei cavi direttamente nel punto di ingresso della porta. Instradare questi collegamenti di comunicazione in canaline separate, lontano dalle linee CA ad alta tensione e dalle uscite motore degli azionamenti a frequenza variabile (VFD), per proteggere i pacchetti Ethernet in tempo reale dalle interferenze elettromagnetiche.

• Allineamento termico dell'hub di espansione: Quando si aggiungono blocchi modulari di espansione hub X20 al controller, ricalcolare il budget locale di dissipazione della potenza. Assicurarsi che l'armadio fornisca uno spazio orizzontale sufficiente, con una distanza minima di 30 mm sopra e sotto il rack dei moduli, per favorire il raffreddamento per convezione naturale ed evitare la formazione di sacche termiche che potrebbero attivare guasti con arresto della rete.
