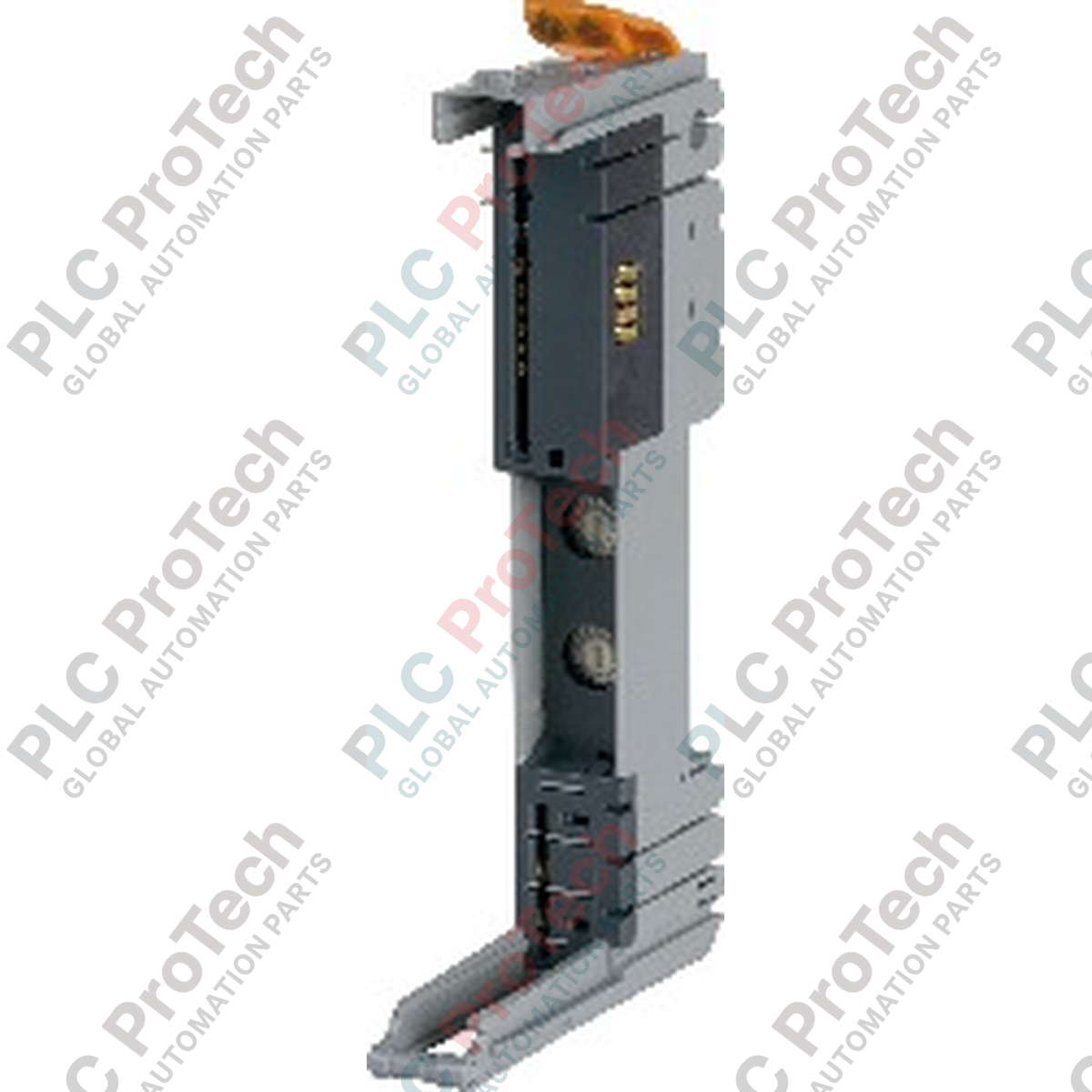

B&R X20BM05 modulo bus di alimentazione di base X20

Panoramica dell'architettura di rete

Il B&R X20BM05 (X20BM05) è un modulo bus di base hardware altamente specializzato, progettato per l'ecosistema di automazione modulare B&R X20. Implementato in complessi impianti di produzione multi-nodo, stabilimenti per il trattamento chimico e topologie distribuite di controllo marino, questo modulo bus funge da fondamento strutturale ed elettrico per tutti i moduli di alimentazione X20. Integrando direttamente nella base del backplane gli interruttori fisici per il numero del nodo, l'unità separa l'identificazione dell'indirizzo del nodo dai moduli elettronici sostituibili a caldo. Questo design garantisce una mappatura coerente dei dispositivi di rete, semplifica la sequenza di manutenzione e previene errori di configurazione durante la sostituzione dei componenti.

Capacità di isolamento e indirizzamento dei segmenti

Lo X20BM05 è progettato per creare gruppi di tensione isolati all'interno di un rack I/O standard. La sua principale caratteristica elettrica è una barriera di interruzione fisica che isola le linee interne di alimentazione I/O a sinistra del modulo. Questa configurazione consente agli ingegneri di dividere un singolo rack fisico in segmenti di potenziale distinti e indipendenti, per gestire in sicurezza circuiti di arresto di emergenza o gruppi separati di strumenti di campo. Il modulo include due interruttori rotativi integrati per l'assegnazione manuale del numero decimale del nodo, combinabili senza problemi con i parametri di indirizzamento automatico di B&R Automation Studio.

Tabella delle prestazioni tecniche

Integrazione del sistema e domande frequenti

Qual è lo scopo funzionale dell'isolamento dell'alimentazione interna I/O a sinistra?

Il design di isolamento impedisce alla tensione di 24 VDC di attraversare le linee del backplane e raggiungere i moduli montati immediatamente a sinistra dello X20BM05. Questa caratteristica crea un limite distinto tra le zone di tensione, consentendo ai team di manutenzione di isolare, diseccitare o modificare i dispositivi di campo sul lato destro del rack senza interrompere l'alimentazione elettrica delle apparecchiature configurate a sinistra.

In che modo l'altitudine influisce sul profilo termico operativo di questo modulo bus?

Per installazioni a quote comprese tra 0 e 2000 metri sul livello del mare, il modulo funziona normalmente senza limitazioni ambientali. Per installazioni a quote superiori a 2000 metri, la ridotta densità dell'aria diminuisce la dissipazione naturale del calore; pertanto, la temperatura ambiente operativa massima consentita deve essere ridotta di 0.5 deg C per ogni 100 metri di quota aggiuntivi.

È possibile sostituire un modulo elettronico mentre si regolano gli interruttori di indirizzamento del sistema?

Sì. Poiché gli interruttori rotativi di indirizzamento si trovano direttamente sulla base hardware X20BM05, anziché sul modulo elettronico inserito, l'ID di rete del nodo attivo rimane associato alla specifica posizione sulla guida DIN. In caso di guasto elettronico, il modulo di elaborazione superiore può essere sostituito mantenendo invariato l'indirizzo fisico.

Direttive per la messa in servizio e l'installazione sul campo

• Allineamento dell'indirizzamento degli interruttori del nodo: Impostare i due interruttori rotativi decimali utilizzando un piccolo cacciavite a testa piatta prima di inserire a scatto il modulo elettronico superiore. Assicurarsi che le ghiere delle decine e delle unità riflettano accuratamente l'indirizzo del nodo specifico assegnato nella struttura ad albero della configurazione hardware del controller principale, per evitare errori di conflitto tra nodi sulla rete fieldbus.

• Gestione della corrente del backplane: Assicurarsi che il consumo di corrente cumulativo di tutte le schede I/O a valle che assorbono energia da questa zona di potenziale non superi il limite massimo di carico di contatto consentito di 10 A. Calcoli che superano questa soglia causeranno il deterioramento termico prematuro dei contatti bus interni placcati in oro e provocheranno guasti intermittenti del bus.

• Tolleranze di montaggio sulla guida DIN: Quando si agganciano più moduli tra loro, mantenere un piano di montaggio stabile. Il passo strutturale di 12.5 mm richiede un allineamento perfettamente perpendicolare sulle guide DIN TS35 standard. Assicurarsi che la guida sia pulita e priva di deformazioni e installare robusti morsetti meccanici terminali su entrambe le estremità dell'assemblaggio completato, per evitare la separazione laterale dei moduli.
