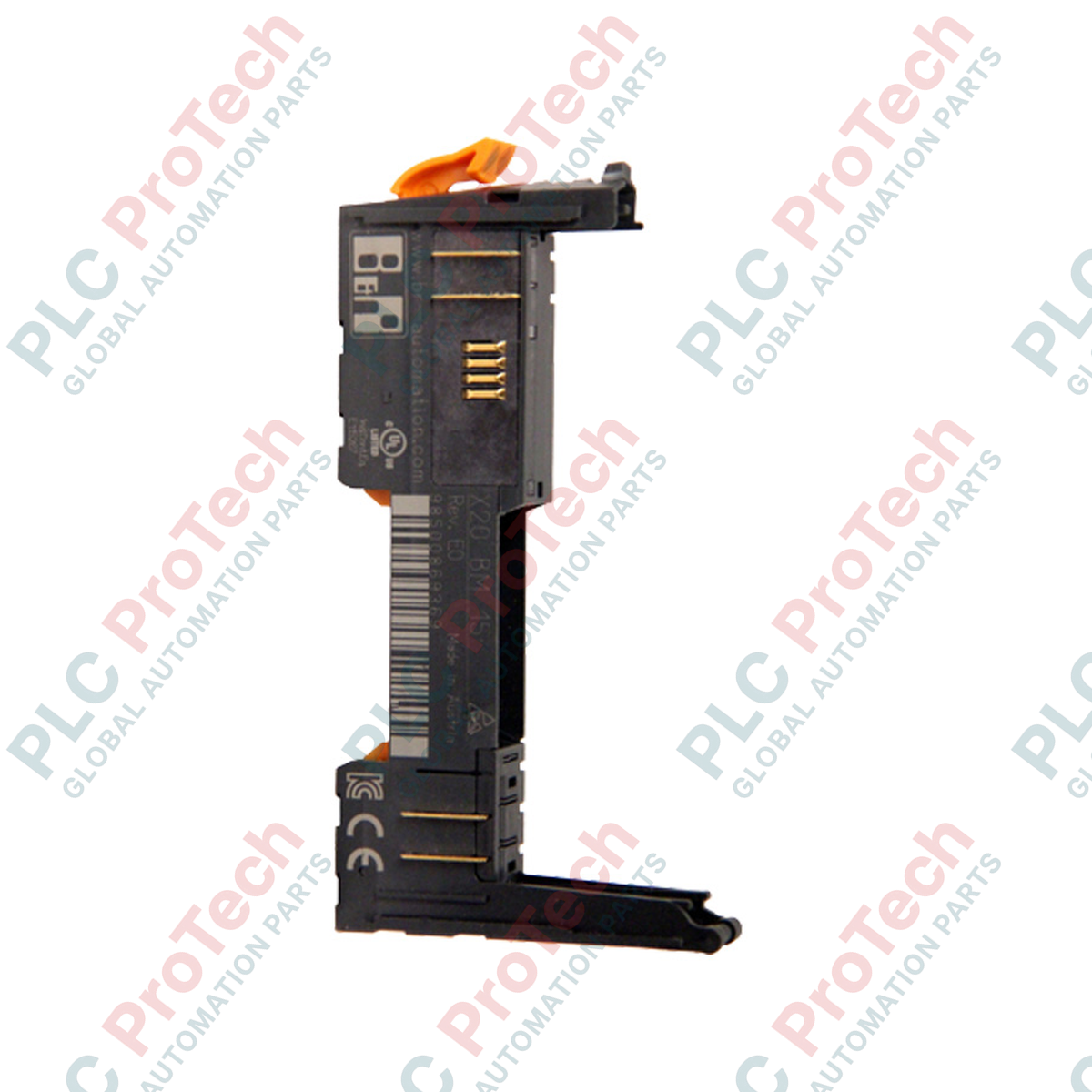

B&R X20BM15 Modulo base bus backplane X20

Panoramica tecnica

 B&R X20BM15 (X20BM15) è un modulo base del bus backplane altamente affidabile, dotato di selettori integrati per il numero di nodo manuale, progettato come componente infrastrutturale definitivo per la piattaforma I/O X20 di B&R. Sviluppato per l'impiego in architetture di automazione complesse e distribuite, come celle di confezionamento automobilistiche, sistemi di controllo di turbine eoliche offshore e impianti di processo, questo hardware del bus a larghezza singola stabilisce collegamenti di instradamento fisici ed elettrici sicuri per prevenire interruzioni della rete e ridurre al minimo i tempi di inattività involontari del sistema. Il modulo funge da base universale per tutte le unità elettroniche standard X20 a 24 V CC, integrando una linea di alimentazione I/O interna che viene instradata continuamente ai blocchi adiacenti. Consentendo un indirizzamento manuale deterministico della stazione indipendente dalle unità elettroniche I/O inserite, questo modulo ottimizza la logistica della configurazione del sistema e le strategie di sostituzione dell'hardware.

Configurazione tecnica

L'architettura interna e l'interfaccia meccanica del modulo integrano strumenti hardware specializzati per una progettazione versatile della disposizione hardware:

• Selettori manuali del numero di nodo: dotato di due selettori rotativi esadecimali (x16 e x1) che consentono la configurazione diretta e permanente dell'indirizzo X2X Link da 0x01 a 0xFD.

• Modalità di indirizzamento automatico: impostando i selettori rotativi interni su 0x00, il modulo passa alla modalità predefinita di indirizzamento automatico, consentendo al controller a monte di assegnare percorsi di rete ascendenti.

• Ponticellamento continuo dell'alimentazione I/O: integra una rete di instradamento del bus interno ad alta corrente che trasporta un'alimentazione I/O continua a 24 V CC ai nodi di sistema successivi senza cavi ponticello esterni.

• Formato a larghezza singola: l'alloggiamento compatto con passo fisico di 12,5 mm massimizza l'utilizzo della guida e scorre direttamente nei blocchi del bus X20 adiacenti tramite connettori laterali a slitta placcati in oro.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• Qual è il vantaggio logistico dell'utilizzo dell'X20BM15 con i selettori manuali dei nodi?

  Il posizionamento di un X20BM15 all'inizio di una specifica stazione I/O funzionale X20 assegna un indirizzo hardware permanente e immutabile al nodo. Ai moduli a valle successivi vengono assegnati automaticamente indirizzi in ordine crescente rispetto a questo nodo iniziale. Questa configurazione consente ai tecnici di sostituire i moduli elettronici funzionali danneggiati o modificare i tipi di I/O più avanti nella linea senza riconfigurare gli indirizzi software o modificare la configurazione dei nodi.

• È possibile interrompere il percorso continuo di alimentazione I/O a 24 VCC attraverso questo modulo?

  No. L'X20BM15 dispone di una linea interna continua di alimentazione I/O passante, dimensionata per un carico di contatto completo di 10 A. Se l'applicazione del sistema richiede l'isolamento di specifici canali di uscita o la configurazione di un gruppo di potenziale indipendente, è necessario passare a un modulo bus dedicato per l'isolamento del potenziale più avanti nella pila di guide DIN.

• Come possono i tecnici sul campo verificare se un modulo montato utilizza impostazioni manuali dei selettori?

  La leva di bloccaggio superiore integrata nell'alloggiamento X20BM15 presenta simboli distinti, stampati in fabbrica, che indicano la presenza di selettori manuali interni del numero di nodo. Ciò consente alle squadre di manutenzione di identificare immediatamente dall'esterno la topologia degli indirizzi del rack senza estrarre le unità elettroniche inserite.

Direttive di ingegneria e installazione sul campo

SICUREZZA DELLA CONFIGURAZIONE DELL'INDIRIZZO: Non regolare mai i selettori rotativi del numero di nodo mentre il backplane X2X Link è alimentato o comunica attivamente con il controllore master. La CPU registra le modifiche manuali dei selettori solo durante un ciclo di avvio a freddo del sistema; le regolazioni a sistema attivo possono causare errori di trasmissione o stati imprevisti dell'offset del bus.

Montaggio su guida DIN e allineamento mediante scorrimento

Agganciare saldamente la base del modulo bus a una guida DIN simmetrica standard da 35 mm. Far scorrere saldamente l'unità verso sinistra lungo la guida per innestare i pin di interconnessione maschio-femmina laterali interni con il modulo base precedente. Assicurarsi che i ganci meccanici superiori e inferiori siano bloccati saldamente. Un disallineamento durante questa operazione riduce la qualità del contatto del bus di alimentazione interno continuo da 10 A, causando surriscaldamento localizzato o instabilità della comunicazione a pieno carico.

Gestione termica ad alta quota

Il modulo gestisce altitudini di installazione standard fino a 2000 m senza limitazioni delle prestazioni. Per le installazioni in armadi di comando situate oltre i 2000 m sul livello del mare, la riduzione della densità dell'aria compromette il raffreddamento per convezione naturale. I tecnici devono ridurre di 0,5 °C la temperatura ambiente massima orizzontale consentita di esercizio per ogni 100 m di altitudine oltre il limite di 2000 m.
