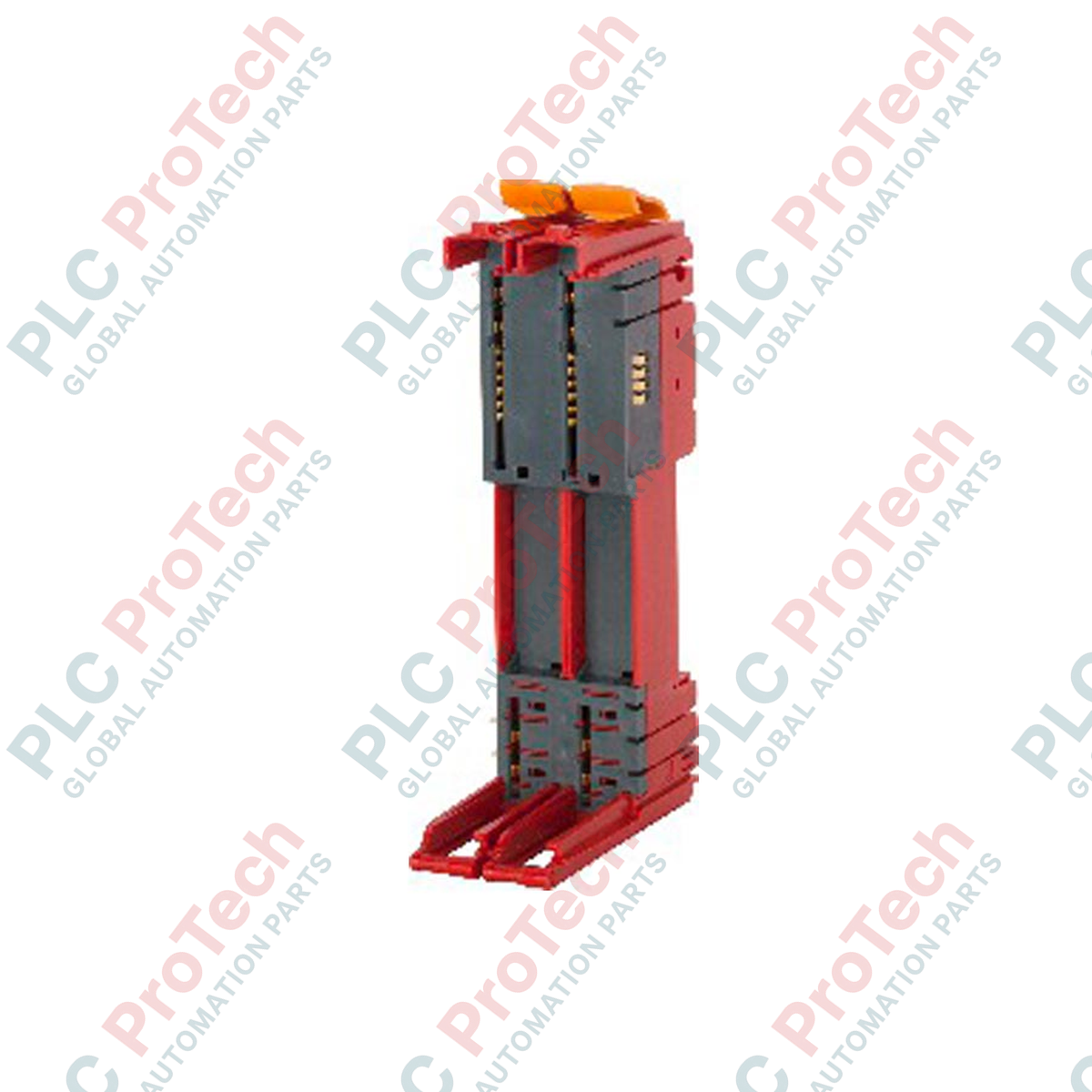

Modulo bus di alimentazione della serie B&R X20 X20BM32

Panoramica del prodotto

Il X20BM32 (X20BM32) è un modulo bus ad alte prestazioni che funge da dorsale strutturale ed elettrica del sistema B&R X20. Questo modulo è una base bus di alimentazione specializzata, progettata per facilitare la distribuzione dell'alimentazione interna degli I/O lungo il backplane X20. A differenza dei moduli bus standard, l' X20BM32 è progettato per mantenere la continuità dell'alimentazione interna degli I/O verso sinistra, garantendo un'integrazione continua dell'alimentazione per i moduli a valle. Il suo design robusto e l'elevata capacità di corrente lo rendono indispensabile per applicazioni industriali pesanti come linee di assemblaggio automobilistico, macchinari tessili e sistemi di confezionamento ad alta velocità, dove ridurre al minimo le cadute di tensione e garantire l'integrità del bus sono fondamentali per la continuità operativa.

Distribuzione dell'alimentazione e logica del backplane

L' X20BM32 è più di una semplice guida di montaggio passiva; è un componente attivo del livello di gestione dell'alimentazione del sistema X20. È progettato specificamente per gestire carichi ad alta corrente mantenendo un consumo energetico trascurabile sul bus interno.

• Continuità dell'alimentazione interna: questo modulo garantisce che l'alimentazione interna degli I/O rimanga collegata al lato sinistro, consentendo un flusso di alimentazione ininterrotto attraverso un gruppo di moduli.

• Elevata capacità di carico: con una portata di contatto consentita di 10 A, può supportare più slice I/O ad alta potenza senza sovraccarico termico.

• Basso consumo energetico: con un consumo di potenza sul bus di soli 0.13 W, il modulo sottopone l'alimentazione interna del sistema a un carico minimo, massimizzando l'energia disponibile per l'elaborazione della logica e le comunicazioni.

Specifiche tecniche

Domande frequenti tecniche

In che modo la "portata di contatto consentita di 10 A" favorisce la progettazione del mio sistema?

La portata di 10 A consente all' X20BM32 di fungere da robusto nodo di distribuzione dell'alimentazione. Garantisce che, anche quando un rack completo di moduli di uscita a 24 VDC commuta ad alta frequenza, i contatti del backplane possano gestire la corrente cumulativa senza riscaldamento resistivo o abbassamenti di tensione.

Esistono restrizioni specifiche per le installazioni ad alta quota?

Per installazioni fino a 2000 m sul livello del mare, il modulo funziona a piena capacità. Per altitudini superiori a 2000 m, è necessario applicare un derating della temperatura di 0.5 deg C ogni 100 m. Ciò tiene conto della ridotta capacità di raffreddamento dell'aria più rarefatta negli ambienti ad alta quota.

L'X20BM32 è compatibile sia con gli I/O sicuri sia con quelli standard?

Sì. L' X20BM32 fornisce la "base" fisica ed elettrica per il sistema X20. Sebbene sia un modulo bus standard, la sua capacità di supportare 10 A lo rende adatto sia ai moduli I/O sicuri ad alto consumo sia alle slice digitali e analogiche standard.

Guida all'ingegneria sul campo e all'installazione

• Messa a terra della guida DIN: l' X20BM32 si affida alla guida DIN per l'equipotenzialità. Assicurarsi di utilizzare una guida in acciaio zincato e che la guida stessa sia collegata alla barra di terra principale dell'armadio mediante un conduttore a bassa impedenza, per prevenire errori sul bus indotti dalle EMI.

• Bloccaggio meccanico del modulo: quando si aggancia il modulo I/O all' X20BM32, prestare attenzione al caratteristico "clic". Si consiglia un controllo aggiuntivo delle linguette di bloccaggio arancioni; se il modulo non è perfettamente inserito, la comunicazione X2X Link potrebbe risultare intermittente.

• Attenzione all'orientamento: sebbene il modulo supporti il montaggio verticale, è bene ricordare che la temperatura ambiente massima per le configurazioni verticali è generalmente inferiore di 10 deg C rispetto a quelle orizzontali, a causa dell'"effetto camino" del calore ascendente. Assicurare un flusso d'aria adeguato nella parte inferiore del rack.

Vantaggi per l'ingegneria

L' X20BM32 offre una stabilità meccanica superiore rispetto ai connettori bus standard in plastica. I suoi contatti interni placcati in oro sono progettati per garantire un'elevata affidabilità anche dopo numerosi cicli, resistendo all'ossidazione persino in ambienti industriali umidi (fino al 95% senza condensa). Il grado di protezione IP20 e l'ampio intervallo della temperatura di esercizio (-25 to +60 deg C) rendono il modulo un componente "installa e dimentica" per i costruttori di macchine globali che esportano in climi diversi. La larghezza precisa di 12.5 mm garantisce che l'ingombro dell'armadio di controllo rimanga il più compatto possibile senza sacrificare la gestione della potenza.
