Modulo controller PLC Compact-S B&R X20CP0410

Panoramica del prodotto

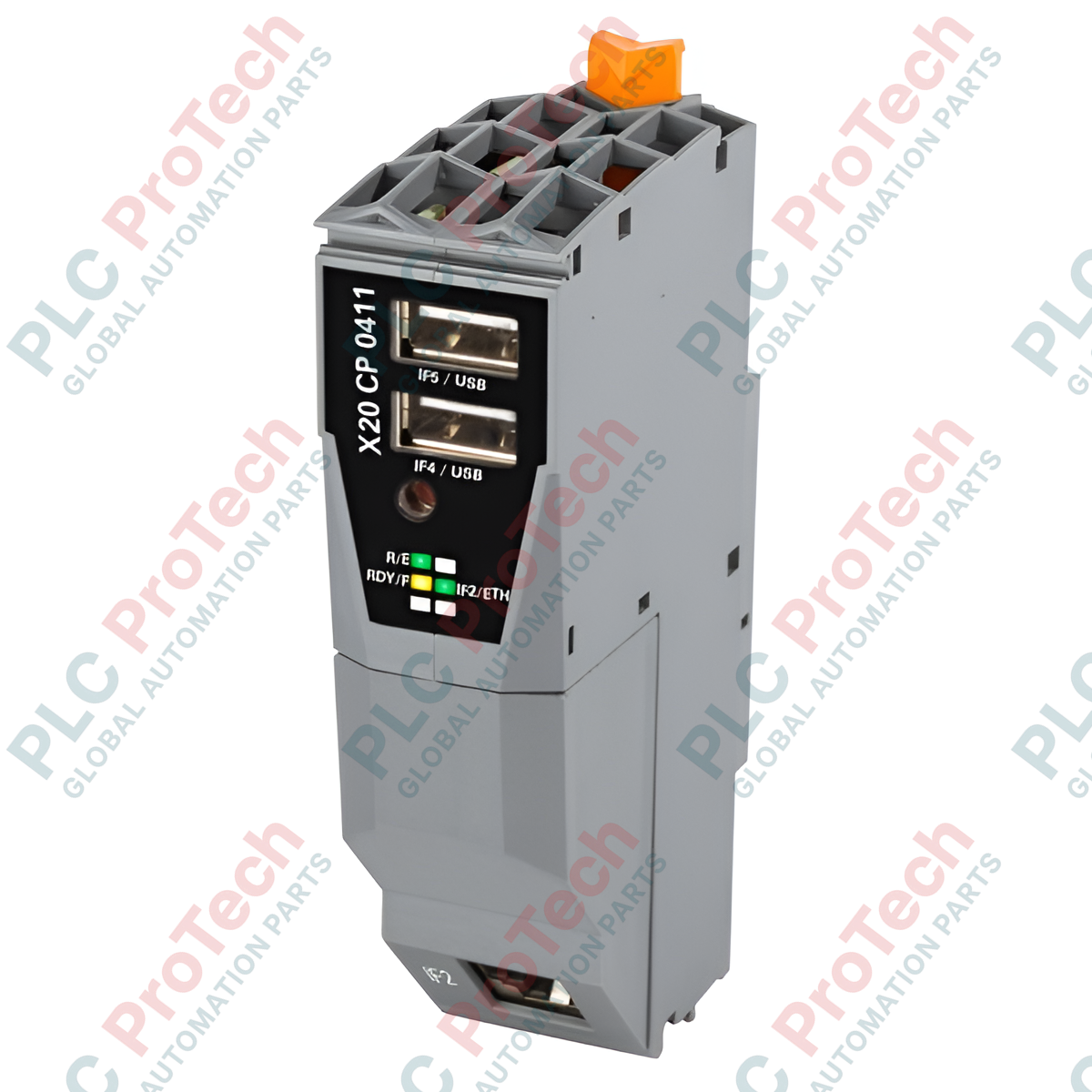

Il X20CP0410 (X20CP0410) è un controller entry-level ad alta efficienza della serie B&R X20 Compact-S . Basato su un processore ARM Cortex-A9 e su un processore I/O integrato, questo PLC è progettato per gestire con precisione le attività di automazione decentralizzate. Dispone di un'interfaccia essenziale che include Ethernet, doppie porte USB e un master X2X Link ad alta velocità. Progettato per un funzionamento senza manutenzione, l' X20CP0410 è senza ventola, privo di batteria e consuma appena 2.2 W di potenza. Il suo design robusto supporta temperature estreme fino a -25 deg C, rendendolo una scelta affidabile per quadri di controllo compatti nei settori delle energie rinnovabili, del controllo HVAC e della costruzione modulare di macchinari.

Efficienza di elaborazione e gestione della memoria

L' X20CP0410 utilizza un'architettura a doppio processore per garantire che l'elaborazione delle comunicazioni e della logica non interferisca con gli aggiornamenti I/O critici per i tempi.

• Logica ARM Cortex-A9: Il processore principale da 166 MHz (compatibile) gestisce il programma applicativo con un tempo di ciclo tipico delle istruzioni di 0.0446 µs.

• Processore I/O in background: Un processore secondario integrato gestisce autonomamente i punti dati I/O, garantendo prestazioni costanti anche all'aumentare dei carichi di comunicazione.

• Conservazione dei dati non volatile: Dispone di 8 kB di FRAM per le variabili ritentive, garantendo la sicurezza dei dati per oltre 10 anni senza la necessità di una batteria di backup.

• Isolamento galvanico: L'interfaccia Ethernet (IF2) è isolata elettricamente dalle altre interfacce e dalla logica interna del PLC, proteggendo il controller dalle sovratensioni provenienti dalla rete.

Specifiche tecniche

Domande frequenti tecniche

In che modo l'X20CP0410 gestisce i dati dell'orologio in tempo reale (RTC) senza batteria?

Il modulo dispone di un sistema di backup integrato che conserva l'ora per un minimo di 300 ore (in genere 1000 ore a 25 deg C). Ciò consente al PLC di mantenere indicazioni temporali precise durante gli arresti del fine settimana o le interruzioni di alimentazione per la manutenzione ordinaria.

Qual è l'importanza del tempo di ciclo delle istruzioni di 0.0446 µs?

Questo valore rappresenta la velocità con cui il processore ARM esegue la logica binaria. Con 0.0446 µs, l' X20CP0410 può elaborare rapidamente sequenze complesse e logica booleana, consentendo un tempo di ciclo minimo della classe di task di 4 ms, ideale per attività di automazione a media velocità.

L'orientamento di montaggio influisce sulle prestazioni termiche?

Sì. In posizione orizzontale, il PLC può funzionare in ambienti con temperature fino a 60 deg C. Se montato verticalmente, la temperatura massima di esercizio si riduce a 50 deg C a causa dei principi della convezione naturale che raffredda i componenti interni.

Guida all'ingegneria sul campo e all'installazione

• Protezione della rete: Poiché la porta Ethernet è isolata, è possibile collegare in sicurezza l' X20CP0410 direttamente alle reti dell'intero stabilimento. Tuttavia, per X2X Link e le porte USB, assicurarsi che i cavi di segnale siano tenuti lontani dalle linee dei motori ad alta tensione per prevenire interferenze EMI, poiché queste porte condividono un potenziale comune.

• Gestione delle periferiche USB: Le due porte USB sono destinate alla programmazione, alle chiavette diagnostiche o all'espansione delle periferiche. Assicurarsi che i dispositivi USB collegati non superino il limite di potenza combinato, per mantenere la stabilità termica del controller.

• Firmware e diagnostica: Utilizzare il registro software interno per monitorare la temperatura della CPU in tempo reale. L'integrazione di un allarme nell'HMI basato su questo registro può prevenire il degrado dell'hardware in ambienti non climatizzati.

Vantaggi ingegneristici

L' X20CP0410 rappresenta l'apice del controllo conveniente e robusto. Il suo codice ID 0xE94F garantisce il rilevamento automatico senza interruzioni in B&R Automation Studio, semplificando la messa in servizio per i costruttori di macchine seriali. L'assenza di parti mobili (senza ventola) e di componenti soggetti a usura (senza batteria) si traduce in un MTBF (tempo medio tra i guasti) eccezionalmente elevato. Inoltre, gli 8 kB di FRAM offrono una soluzione moderna ed ecocompatibile per archiviare gli stati delle macchine e i dati delle ricette senza l'impatto ambientale o i requisiti di manutenzione delle tradizionali batterie al litio.
