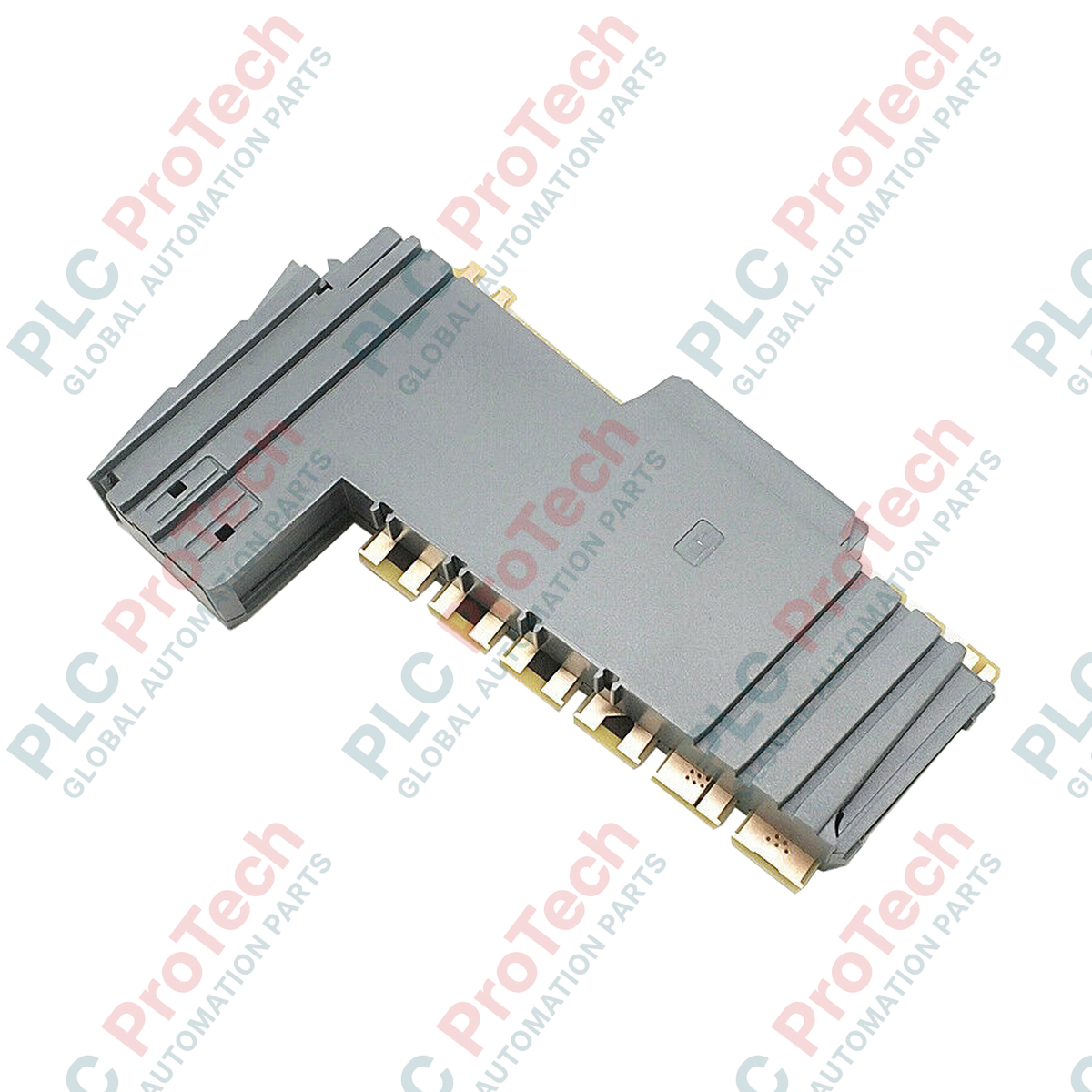

Modulo trasmettitore bus X2X Link B&R X20BT9100 X20 System

Descrizione tecnica e ruolo nell’estensione della rete

Il X20BT9100 (X20BT9100) è un modulo trasmettitore di bus di livello industriale, progettato per la piattaforma ad alta densità B&R X20 System. Questo modulo funge da ripetitore dati ad alta velocità e da iniettore di alimentazione, progettato specificamente per estendere i limiti fisici del bus backplane X2X Link locale in configurazioni di automazione distribuite, come quelle presenti nelle linee di assemblaggio automobilistico a più fasi, negli impianti municipali di distribuzione dell’acqua e nelle grandi linee per macchine confezionatrici. Quando la lunghezza fisica o il consumo di corrente cumulativo di un nodo I/O locale supera i limiti predefiniti del controller principale, il modulo intercetta il flusso di dati, amplifica i segnali di comunicazione e inietta nuova alimentazione ausiliaria per alimentare l’elettronica interna delle slice I/O a valle. L’integrazione di questo modulo trasmettitore nell’architettura del rack garantisce la trasmissione sincrona dei dati tra armadi di controllo separati, mantiene l’integrità del segnale sulle lunghe distanze e previene interruzioni impreviste del bus che causano arresti del processo.

Architettura operativa e distribuzione dell’alimentazione

Questo modulo di sistema si interfaccia direttamente con il backplane X20 standard, fungendo da gateway che trasferisce le linee di comunicazione locali a un segmento X2X Link esteso. Oltre alle funzionalità di ripetizione dei dati, l’hardware integra circuiti di generazione dell’alimentazione progettati per fornire alimentazione stabilizzata a bassa tensione direttamente ai componenti del bus interno dei moduli adiacenti. Progettato per il funzionamento continuo in ambienti soggetti a elevate interferenze, il modulo include un isolamento galvanico completo tra la struttura del bus interno e la linea di alimentazione in ingresso, proteggendo la logica sensibile della CPU dai picchi di tensione lato campo. Il monitoraggio diagnostico in tempo reale è garantito da una matrice di LED integrata, che fornisce ai tecnici sul campo una verifica immediata e chiara di tre parametri critici: funzionamento attivo del bus X2X, stato operativo locale e stato generale del modulo.

Specifiche tecniche delle prestazioni

Domande frequenti sull’integrazione del sistema

Quando è esattamente necessario aggiungere un modulo trasmettitore X20BT9100 a un rack I/O X20?

È necessario installare un X20BT9100 in due condizioni principali: innanzitutto, quando la distanza fisica tra blocchi I/O adiacenti richiede una tratta di cavo estesa che i backplane standard non possono supportare; in secondo luogo, quando il consumo totale di corrente delle schede logiche interne dei moduli supera la capacità di uscita dell’alimentazione della CPU principale o del modulo di alimentazione di corrente.

Questo modulo richiede passaggi di configurazione separati in B&R Automation Studio?

Il modulo deve essere inserito nella struttura dell’hardware fisico, nella posizione esatta che occupa sulla guida DIN fisica. Automation Studio riconosce automaticamente il suo ruolo di confine di alimentazione del segmento e adegua i calcoli del budget di alimentazione in fase di compilazione per i moduli successivi.

È possibile sostituire a caldo l’X20BT9100 mentre la rete della macchina principale è in funzione?

Sì, a condizione che la base del morsetto sottostante sia omologata per le operazioni di sostituzione a caldo. Tuttavia, l’estrazione di questo modulo interromperà sia il routing dei dati sia l’alimentazione logica di tutte le slice I/O successive situate più avanti nella linea, facendo passare immediatamente nei modi di stato sicuro i canali dipendenti interessati.

Linee guida per la messa in servizio sul campo e la sicurezza

• Schermatura e messa a terra del cavo del segmento bus: Le linee X2X Link estese trasportano pacchetti di dati ad alta frequenza e sono sensibili alle interferenze elettromagnetiche (EMI). È necessario utilizzare cavi di comunicazione a doppino intrecciato schermati e certificati B&R. Fissare saldamente la schermatura intrecciata del cavo alla barra equipotenziale di terra o alla guida DIN metallica nel punto di ingresso dell’armadio, per impedire che il rumore induttivo comprometta la sincronizzazione dei dati.

• Verifica del budget di alimentazione: Prima dell’avvio iniziale, esaminare i dati relativi al consumo cumulativo di corrente di tutti i moduli posizionati a destra dell’X20BT9100 nel layout di progettazione. Assicurarsi che la richiesta complessiva non superi la potenza nominale massima di alimentazione del modulo, per prevenire interventi di sovracorrente durante le sequenze di avvio del sistema.

• Allineamento meccanico e inserimento: Far scorrere il modulo verticalmente nella base terminale X20 corrispondente. Applicare una pressione costante finché entrambe le clip di ritenuta in plastica, superiore e inferiore, non si innestano con uno scatto netto. Un inserimento errato può causare una resistenza di contatto irregolare sui pin del backplane, provocando guasti intermittenti del bus e jitter di comunicazione.
