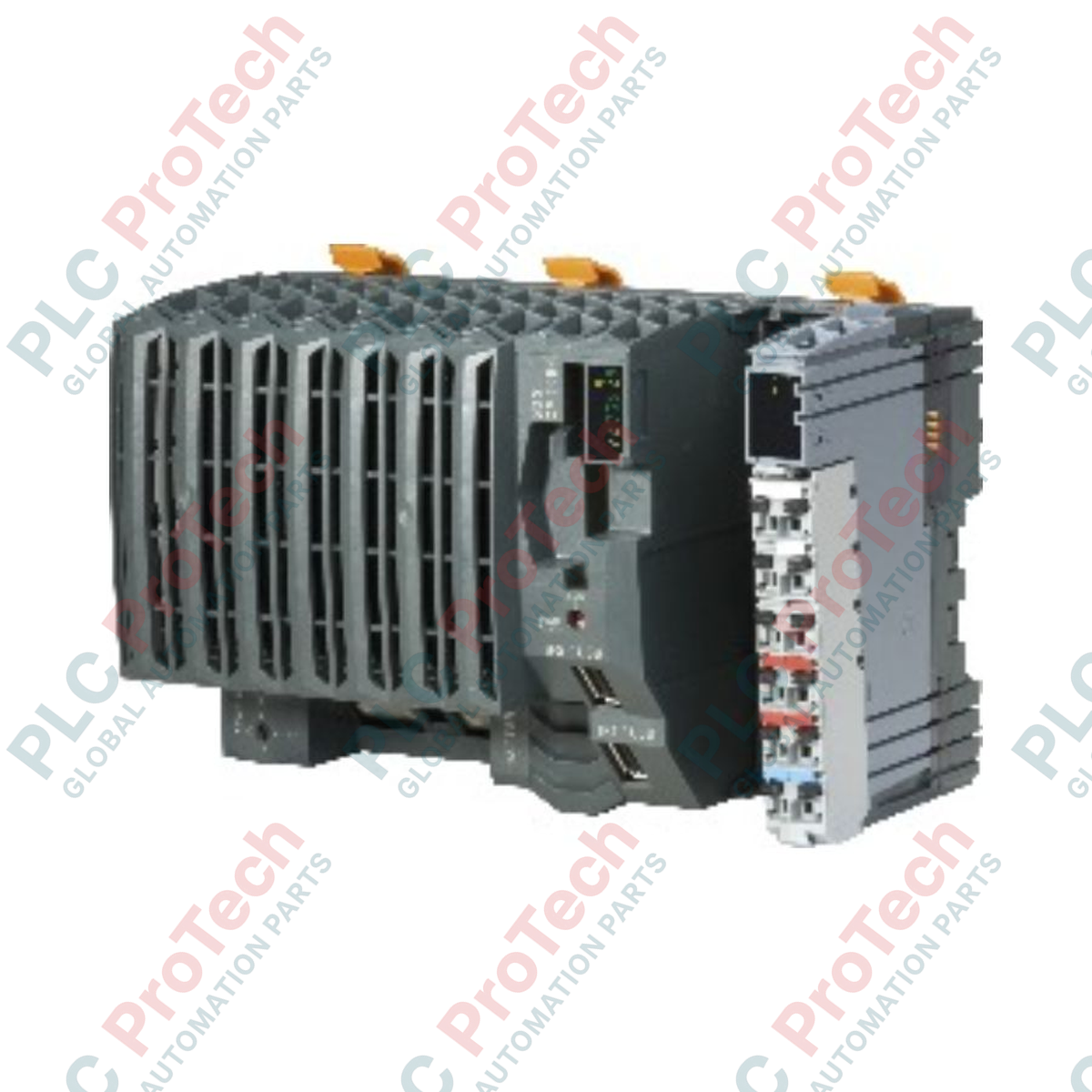

B&R X20CP1484-1 modulo CPU del sistema X20

Potenza di elaborazione e applicazioni industriali

Lo X20CP1484-1 (X20CP1484-1) è un controller CPU industriale ad alte prestazioni progettato per fungere da unità di elaborazione master per architetture di automazione B&R X20 complesse. Progettato per il controllo di processo gravoso, la movimentazione dei materiali ad alta velocità, il monitoraggio della generazione di energia e le linee di produzione complesse, questo controller embedded esegue il controllo del movimento sincrono e calcoli logici precisi. È dotato di un design di raffreddamento senza ventola, che elimina i punti di usura meccanica e previene i guasti dei componenti interni causati dal particolato sospeso nell'aria. L'integrazione di questo robusto controller nel sistema di controllo centrale crea un'architettura altamente resiliente che riduce al minimo i tempi di scansione ciclici, riduce la latenza di comunicazione e protegge l'infrastruttura critica dagli arresti di processo non gestiti.

Infrastruttura del sistema e interfaccia di rete

Basata su un efficiente core del processore compatibile con Celeron 266, supportato da 64 MB di SDRAM integrata ad alta velocità, questa CPU gestisce attività simultanee con modalità di esecuzione prevedibili. L'hardware offre una matrice di rete completa, con un'interfaccia RS232 per le connessioni seriali legacy, una porta Ethernet standard per l'integrazione nella rete aziendale, due porte USB per la gestione locale del sistema e un'interfaccia master del bus X2X Link per l'espansione degli I/O locali. Inoltre, l'unità integra una connessione Ethernet in tempo reale POWERLINK (V1/V2), che consente la sincronizzazione ad alta precisione degli azionamenti remoti e dei blocchi I/O distribuiti. Il monitoraggio del sistema è garantito da indicatori di stato locali che forniscono una diagnostica immediata del funzionamento della CPU, delle condizioni di sovratemperatura, della connettività Ethernet, dello stato POWERLINK, dell'accesso alla CompactFlash e della carica della batteria tampone.

Specifiche tecniche complete

FAQ sulla diagnostica ingegneristica

Cosa bisogna fare quando l'indicatore LED di stato della sovratemperatura diventa rosso?

Un indicatore di sovratemperatura attivo segnala che la temperatura interna della CPU ha superato i parametri operativi sicuri. Verificare immediatamente che i canali di ventilazione del quadro siano liberi, assicurarsi che le alette del dissipatore senza ventola siano prive di accumuli di polvere e confermare che l'hardware adiacente non superi i limiti di irraggiamento termico.

Come vengono memorizzati il sistema operativo in tempo reale e il programma applicativo su questo modulo?

L'X20CP1484-1 utilizza uno slot dedicato per schede CompactFlash per le operazioni di avvio del sistema. Il sistema operativo Automation Runtime, i parametri di configurazione e i programmi applicativi compilati sono memorizzati direttamente sulla scheda, consentendo una rapida sostituzione del controller senza dover effettuare il download da un laptop separato.

L'interfaccia X2X Link può alimentare direttamente i nodi I/O remoti?

L'interfaccia X2X Link integrata funge da master del bus e fornisce le comunicazioni dei segnali. Sebbene gestisca il flusso dei dati, i nodi I/O remoti situati più avanti sulla guida o a distanze elevate richiedono moduli di alimentazione separati del sistema X20 per compensare le cadute di tensione sulla linea del bus.

Linee guida per la messa in servizio e l'installazione sul campo

• Gestione del backup del firmware e del programma: Prima di eseguire le procedure di messa in servizio in produzione tramite B&R Automation Studio, inserire una scheda CompactFlash di livello industriale formattata con la partizione Automation Runtime corretta. Conservare una scheda di backup identica all'interno del quadro di controllo per consentire un ripristino immediato in caso di guasto imprevisto dell'hardware di memoria locale.

• Limiti di sicurezza della distribuzione dell'alimentazione: Collegare l'alimentazione in ingresso a 24 VDC tramite una rete di alimentazione industriale dedicata e filtrata. Poiché la CPU può assorbire fino a 2.2 A durante i picchi di elaborazione e i cicli di avvio del bus, utilizzare conduttori di sezione adeguata e installare a monte un fusibile ad azione rapida per proteggere l'elettronica interna dalle sovratensioni.

• Verifica della messa a terra e dell'installazione meccanica: Fissare saldamente il modulo CPU sull'interfaccia della guida DIN, assicurandosi che tutte le clip di messa a terra stabiliscano una connessione a bassa impedenza con il pannello posteriore metallico collegato a terra. Serrare tutti i cavi di comunicazione e le terminazioni delle schermature per ridurre al minimo il rischio che il rumore elettrico ad alta frequenza disturbi il loop POWERLINK ad alta velocità.
