Modulo di uscita analogica del sistema B&R X20 X20AO4622

Capacità tecniche e applicazioni nel controllo dei processi

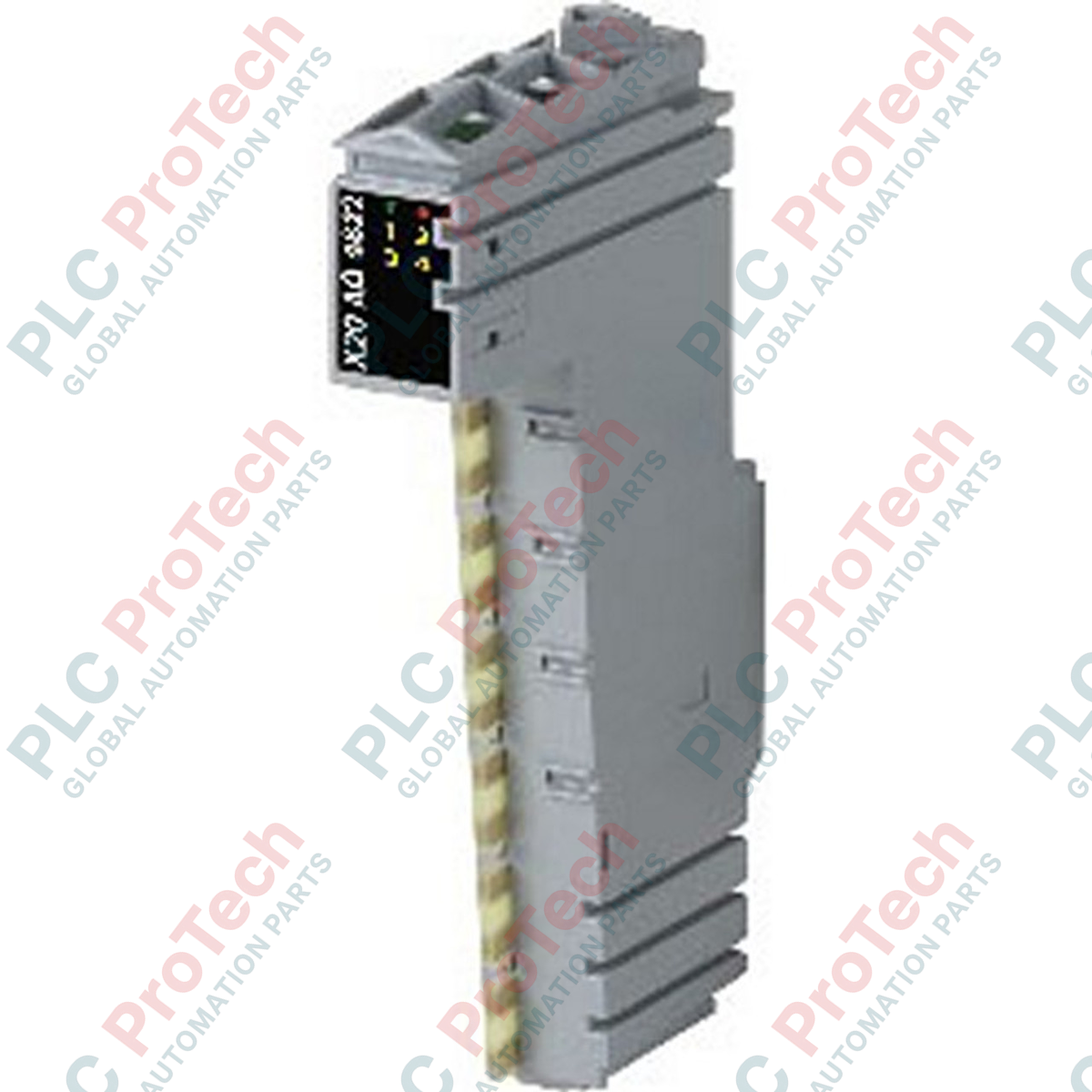

Il  X20AO4622 (X20 AO 4622) è un modulo di uscita analogica ad alta densità e 4 canali, progettato per l'impiego nella topologia del sistema B&R X20. Questo modulo offre un'interfaccia versatile per il comando di valvole proporzionali, azionamenti a velocità variabile e attuatori industriali in settori di processo esigenti come la produzione chimica, la propulsione marittima e la raffinazione del petrolio. Grazie a una risoluzione nativa del convertitore digitale di 13 bit, ogni canale può essere configurato indipendentemente tramite software per fornire segnali di tensione da  $\pm$10 V oppure circuiti di corrente da 0 a 20 mA / da 4 a 20 mA.

Centralizzando quattro uscite di precisione in un unico alloggiamento largo 12.5 mm, X20AO4622 riduce drasticamente lo spazio richiesto sui binari DIN mantenendo un'eccezionale fedeltà del segnale, stabilizzando i circuiti di regolazione dei processi critici e riducendo al minimo la latenza complessiva dei circuiti.

Protezione dei circuiti e sicurezza elettrica

Il modulo è dotato di un robusto isolamento elettrico, con una barriera da 500 Veff tra il bus di comunicazione interno e i singoli canali di uscita, per proteggere i processori del backplane centrale dalle anomalie di tensione sul lato campo. Non è presente isolamento tra i canali. Per eliminare movimenti irregolari degli attuatori durante l'avvio o il riavvio del sistema, un relè interno di abilitazione elettrica isola fisicamente i terminali di uscita finché il controller del modulo non raggiunge uno stato operativo attivo e verificato.

L'hardware include una protezione continua contro i cortocircuiti in uscita, che limita i guasti dell'uscita a una corrente di  $\pm$40 mA e integra un filtro passa-basso del primo ordine con una frequenza di taglio di 10 kHz per sopprimere il rumore elettromagnetico ad alta frequenza.

Specifiche hardware

Domande frequenti su operazioni e logistica

In che modo le diverse revisioni hardware influiscono sulla progettazione del loop e sui limiti di carico?

La revisione hardware J0 e successive introduce una gestione energetica migliorata, riducendo il consumo interno degli I/O a 1,8 W e aumentando la capacità massima di carico del loop di corrente a 600 Ohm. Le versioni precedenti alla revisione J0 assorbono 2,2 W e sono limitate a un carico massimo del loop di corrente di 500 Ohm. Verificare i valori di impedenza dei dispositivi di campo prima dell'installazione.

Qual è il significato dei codici del formato di uscita elencati nella scheda tecnica?

Il modulo elabora valori interi con segno standard a 16 bit (INT). Per le configurazioni in tensione, il valore varia da 0x8001 a 0x7FFF, dove 1 LSB equivale a 2,441 mV. Le configurazioni in corrente utilizzano un intervallo intero da 0x0000 a 0x7FFF, dove 1 LSB corrisponde a 4,883 $\mu$A, consentendo la manipolazione diretta tramite software all'interno del controllore di automazione.

In che modo l'altitudine di installazione influisce sui parametri ambientali di funzionamento del modulo?

Fino a un'altitudine di 2000 m sul livello del mare, il modulo può funzionare sull'intero profilo di temperatura. Oltre i 2000 m, la minore densità dell'aria riduce l'efficienza del raffreddamento convettivo, richiedendo una rigorosa riduzione della temperatura ambiente di funzionamento pari a 0,5 deg C per ogni 100 m di quota aggiuntiva.

Guida alla messa in servizio sul campo e all'ambiente

• Vincoli termici e orientamenti di montaggio: Il modulo supporta il montaggio orizzontale e verticale su guide DIN standard, ma si applicano specifici limiti termici. Le unità della revisione J0 e successive consentono il funzionamento continuo da -25 a 60 deg C in orizzontale, mentre il montaggio verticale limita il valore massimo a 50 deg C. Le revisioni precedenti alla J0 sono limitate a 55 deg C in orizzontale e 50 deg C in verticale.

• Approvvigionamento del modulo terminale: Il gruppo elettronico fisico deve essere installato con un modulo bus X20BM11 e un morsetto X20TB12, non inclusi nel modulo principale e da ordinare come articoli distinti. Prima di completare l'assemblaggio, assicurarsi che i contatti del morsetto siano privi di ossidazione.

• Cablaggio per modalità tensione e corrente: Il cablaggio di campo deve essere instradato verso terminali specifici e separati, a seconda che il canale sia configurato per uscite in tensione o per uscite con loop di corrente. La combinazione o l'assegnazione errata di queste linee introdurrà gravi errori di carico - fino allo 0,5% per i percorsi di corrente - e potrebbe attivare la protezione interna di limitazione della corrente a $\pm$40 mA.
