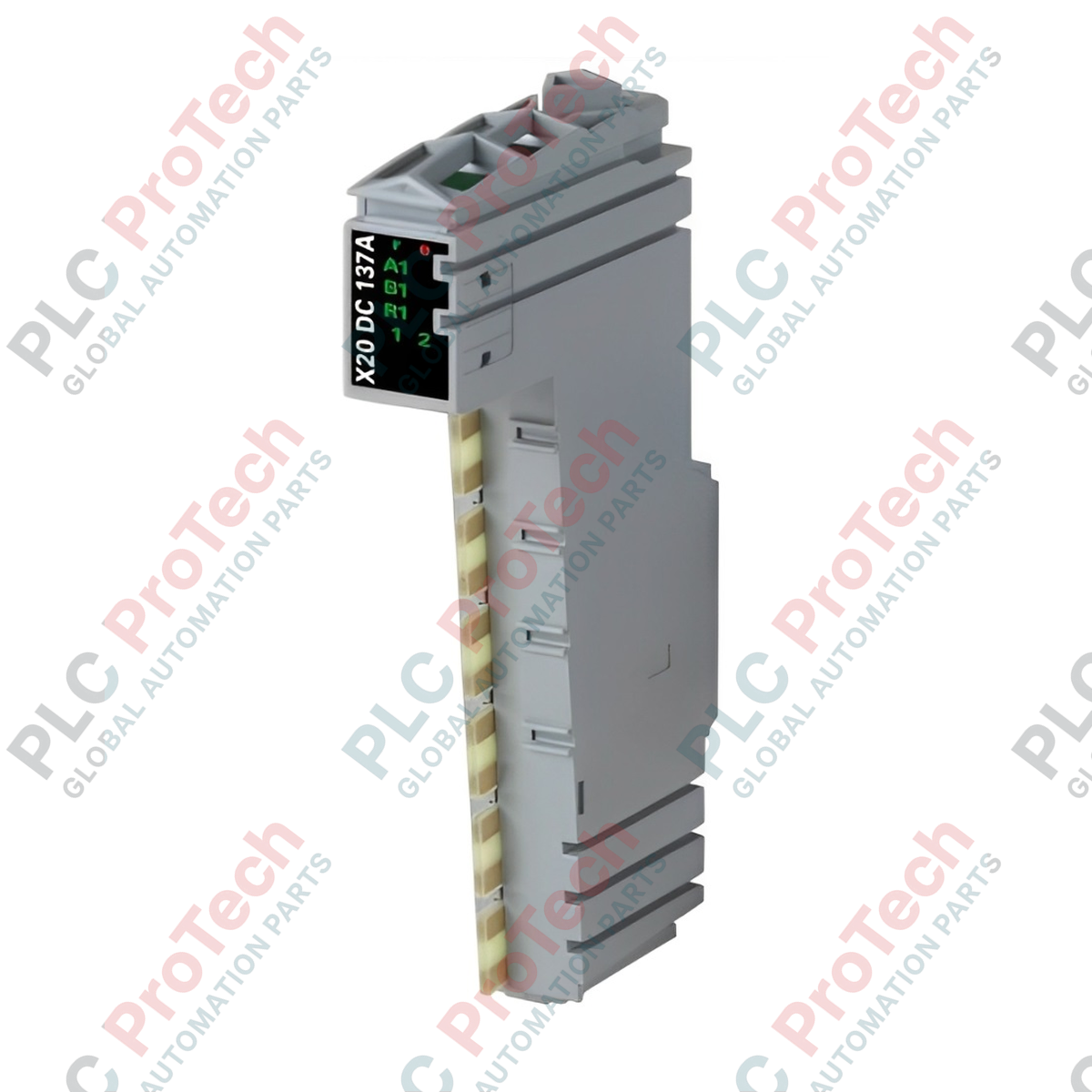

B&R X20DC137A Modulo contatore del sistema X20

Panoramica tecnica e architettura dell'applicazione

Il X20DC137A (X20 DC 137A) è un modulo contatore digitale ad alta velocità progettato per la topologia del sistema B&R X20. Sviluppato specificamente per infrastrutture complesse di posizionamento, monitoraggio della velocità e controllo del movimento, questo modulo integra un'interfaccia automatizzata per un encoder incrementale ABR da 24 VDC. Funziona con una frequenza d'ingresso massima di 300 kHz e utilizza un algoritmo di valutazione 4x per ottimizzare la risoluzione spaziale.

Eseguendo funzioni di temporizzazione deterministiche tramite il framework hardware proprietario NetTime, il X20DC137A offre calcoli precisi della velocità e funzionalità di marcatura temporale. Questa elaborazione locale riduce significativamente il carico sul controller master, rendendo il modulo essenziale per minimizzare il jitter e la latenza operativa in settori esigenti come lo stampaggio dei metalli, la trasformazione della carta e la lavorazione CNC ad alta velocità.

Meccanica degli ingressi ed elaborazione interna

Questo modulo dispone di un monitoraggio attivo dell'encoder per rilevare immediatamente irregolarità del segnale, come fili interrotti o sfasamenti imprevisti, aggiornando i registri diagnostici interni. L'interfaccia fisica include un circuito d'ingresso simmetrico da 24 VDC configurato come sink di Tipo 1, in conformità alle specifiche industriali standard IEC/EN 61131-2.

Il modulo contiene contatori interni configurabili via software che supportano strutture dati a 16 e 32 bit. Ciò consente un monitoraggio continuo su ampi intervalli di misura senza rischiare overflow o underflow dei registri durante il funzionamento continuo ad alta velocità.

Configurazione fisica e parametri operativi

Operazioni sul campo e domande frequenti sull'assistenza

In che modo la funzione NetTime integrata migliora la precisione nelle operazioni ad alta velocità?

La funzione NetTime utilizza orologi hardware locali sincronizzati direttamente con il master centrale della rete. L'X20DC137A registra la posizione del contatore e acquisisce una marcatura temporale esatta a livello di microsecondi, indipendentemente dal ciclo di rete asincrono. Ciò impedisce che i ritardi di trasmissione introducano errori nella misurazione della posizione.

Quali tipi di guasti strutturali attivano l'allarme di monitoraggio dell'encoder?

La logica di monitoraggio verifica attivamente la coerenza strutturale dei segnali d'ingresso provenienti dalle linee differenziali. Se si verificano interruzioni di linea, attenuazione del segnale o stati di fase non validi sui canali A, B o R, il modulo imposta un bit di errore diagnostico nel registro di stato e accende il LED di errore per avviare immediate procedure di protezione.

Perché il sistema indica un peso di spedizione di 2,0 kg per un componente elettronico compatto?

La specifica di 2,0 kg si riferisce all'imballaggio per la distribuzione internazionale. Include una schermatura ESD (scariche elettrostatiche) per impieghi gravosi, imbottiture strutturali in cartone multistrato e manuali di installazione completi, necessari per proteggere le interfacce degli encoder ad alta frequenza da urti strutturali o campi elettrici durante la movimentazione delle spedizioni internazionali.

Protocolli critici per il cablaggio sul campo e la messa in servizio

• Integrità del segnale differenziale e instradamento dei cavi: Instradare sempre le linee dell'encoder attraverso una canalina dedicata, separata dalle linee di potenza del motore ad alta tensione o dalle uscite degli azionamenti a frequenza variabile (VFD). Utilizzare cavi schermati a doppino intrecciato di alta qualità per mantenere la fedeltà del segnale sui canali A, B e R e prevenire l'iniezione di disturbi ad alta frequenza.

• Collegamenti di messa a terra della schermatura: Collegare la schermatura esterna a treccia di rame del cavo dell'encoder direttamente alla barra di terra all'interno dell'armadio dei morsetti. Utilizzare morsetti di messa a terra a bassa impedenza per stabilire un contatto solido sulla superficie, assicurando che qualsiasi interferenza elettromagnetica indotta venga deviata direttamente a terra prima di raggiungere l'elettronica del modulo.

• Mitigazione della condensa ambientale: Nelle installazioni soggette a variazioni di temperatura, mantenere un riscaldamento o una ventilazione costanti dell'armadio per garantire che l'umidità relativa ambientale rimanga rigorosamente entro la soglia non condensante dal 5 al 95%. La condensa sui pin dei morsetti può causare microcortocircuiti, provocando la corruzione del segnale nei circuiti del contatore a 300 kHz.
