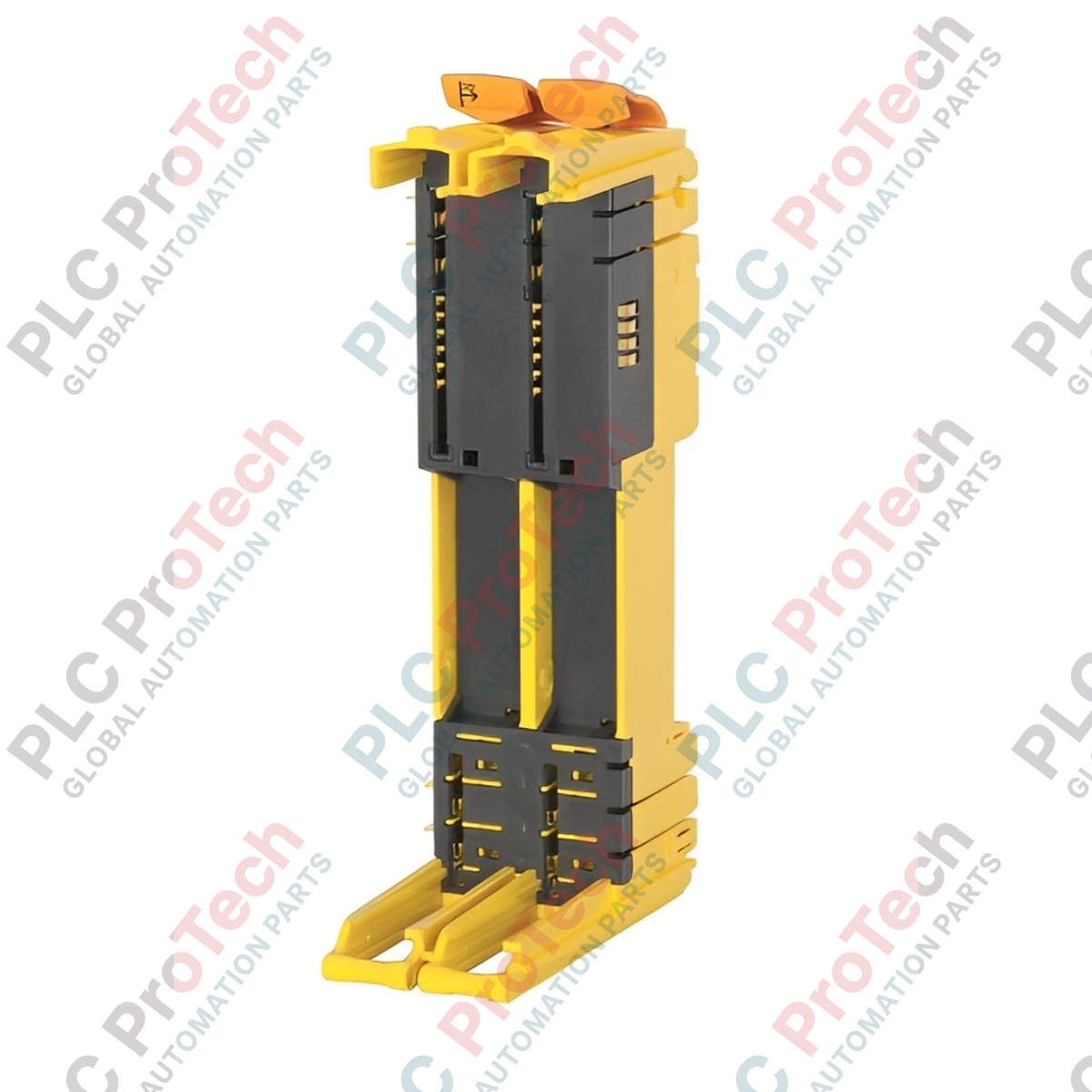

Modulo bus di alimentazione B&R X20BM23 Serie X20

Panoramica del prodotto

Il X20BM23 (X20BM23) funge da modulo bus di alimentazione specializzato all'interno dell'architettura ad alte prestazioni del sistema B&R X20 . Progettato per ambienti industriali esigenti, come la lavorazione CNC di precisione, l'industria alimentare e la distribuzione di energia su larga scala, questo modulo è stato sviluppato specificamente per alloggiare le unità di alimentazione X20 SafeIO . Il suo design funzionale critico garantisce l'interruzione dell'alimentazione interna degli I/O verso sinistra, consentendo un isolamento elettrico strategico e una gestione segmentata dell'alimentazione sul backplane. Facilitando una distribuzione precisa della tensione e proteggendo i circuiti di sicurezza a valle, l' X20BM23 svolge un ruolo essenziale nel ridurre al minimo i tempi di fermo non pianificati del sistema e nel garantire la conformità ai requisiti di sicurezza funzionale nelle linee automatizzate complesse.

Architettura hardware e segmentazione dell'alimentazione

L' X20BM23 è più di una semplice guida di montaggio; è un componente fondamentale della modularità del sistema X20. La sua principale caratteristica tecnica risiede nell' alimentazione interna degli I/O interrotta verso sinistra . Ciò consente agli ingegneri di creare gruppi di potenziale indipendenti all'interno di una singola stazione I/O.

• Isolamento del potenziale: impedisce la propagazione di disturbi elettrici o guasti sull'intero backplane.

• Integrazione SafeIO: ottimizzata per i moduli di sicurezza funzionale B&R, nei quali sono obbligatori percorsi di alimentazione ridondanti.

• Integrità del bus: mantiene la comunicazione dati ad alta velocità sullo X2X Link, gestendo al contempo rigorosamente il livello fisico della distribuzione dell'alimentazione.

Specifiche tecniche

Domande frequenti tecniche

In che modo la funzione "interrotta verso sinistra" influisce sulla disposizione del mio armadio?

L' X20BM23 avvia di fatto un nuovo circuito di alimentazione per i moduli I/O collegati a esso e per i moduli alla sua destra. Interrompe meccanicamente ed elettricamente il bus interno a 24 VDC proveniente dal lato sinistro, consentendo di immettere una nuova alimentazione o un potenziale di tensione diverso senza interferire con i segmenti precedenti.

Questo modulo può essere utilizzato con moduli X20 standard non di sicurezza?

Sebbene sia stato progettato specificamente per supportare i moduli di alimentazione SafeIO , è fisicamente compatibile con il sistema X20. Tuttavia, il suo principale valore ingegneristico si manifesta quando viene utilizzato in funzioni strumentate di sicurezza (SIF), nelle quali le zone di alimentazione separate sono richieste dagli standard ISO 13849-1.

Qual è la capacità massima di corrente per i contatti passanti?

Il modulo è dimensionato per un carico di contatto ammesso di 10 A. Il superamento di questo limite può causare il degrado termico dei connettori del bus. Calcolare sempre il consumo totale di corrente dei moduli a valle per assicurarsi di non superare la soglia di 10 A.

Ingegneria sul campo e buone pratiche di installazione

• Allineamento del modulo: quando si aggancia l' X20BM23 alla guida DIN, assicurarsi che il cursore di interblocco laterale sia completamente retratto. Forzare il modulo può danneggiare i pin dorati dello X2X Link, sensibili ai disallineamenti.

• Gestione termica: negli armadi ad alta densità, mantenere almeno 20 mm di spazio libero sopra e sotto la stazione X20. Poiché il modulo supporta fino a 10 A, può verificarsi un riscaldamento resistivo localizzato; assicurarsi che la temperatura dell'aria ambiente non superi i 55 deg C.

• Continuità della messa a terra: assicurarsi che la guida DIN sia realizzata in acciaio zincato o rame (evitare l'alluminio) per fornire un percorso a bassa impedenza verso terra tramite il contatto di messa a terra posteriore del modulo.

Resistenza industriale e affidabilità

L' X20BM23 è progettato per affrontare le condizioni gravose dell'industria pesante. Il suo involucro è realizzato in termoplastici di alta qualità resistenti ai vapori chimici e alle vibrazioni. La tolleranza all'umidità senza condensa (fino al 95%) lo rende adatto alle applicazioni offshore e ai climi tropicali, a condizione che l'involucro mantenga un grado di protezione IP appropriato. Inoltre, la portata dei contatti di 10 A offre un significativo margine di sicurezza per le configurazioni I/O ad alta densità, garantendo stabilità a lungo termine nei cicli di produzione continua 24/7.
