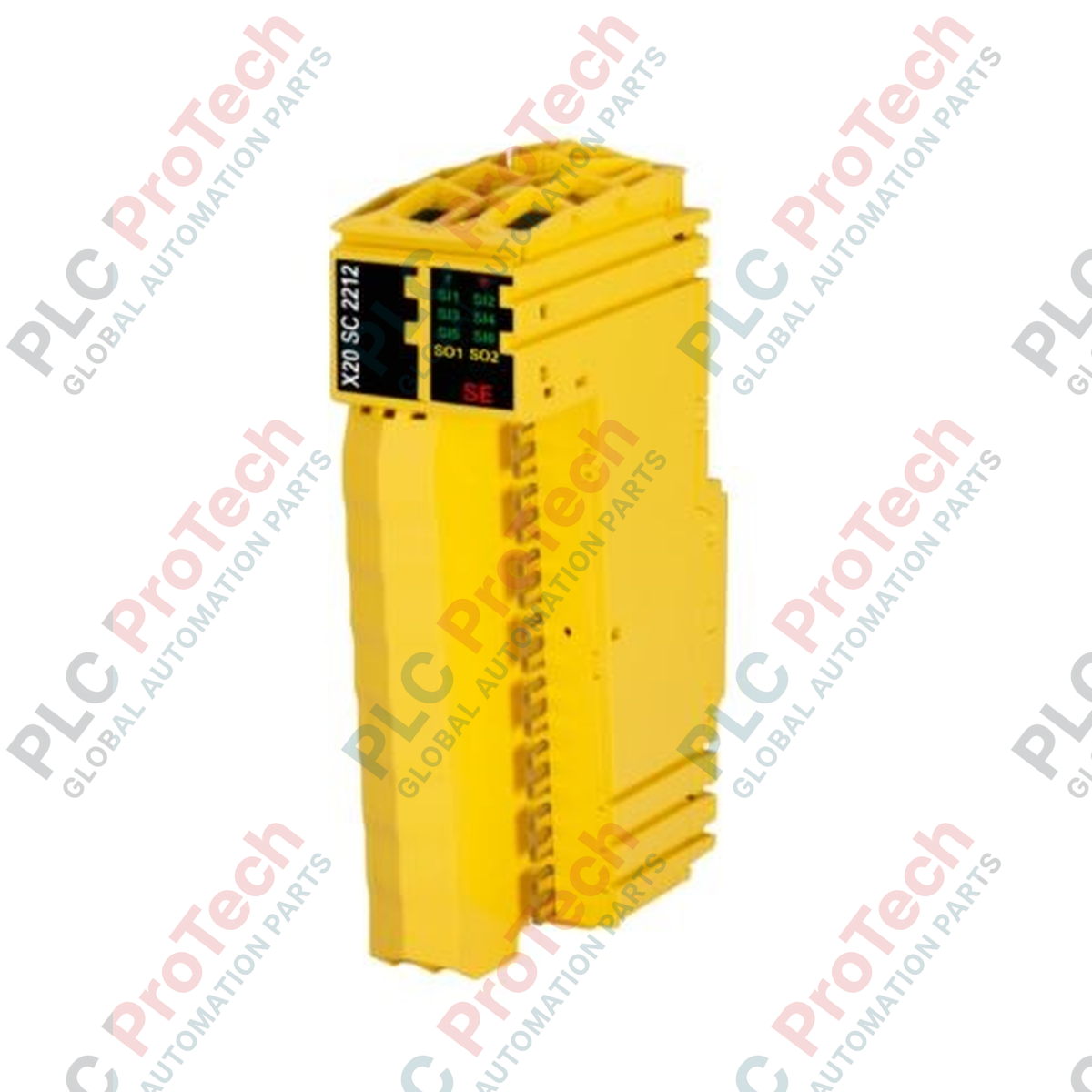

B&R X20SC2212 modulo I/O digitale misto sicuro del sistema X20

Il B&R X20SC2212, codice articolo X20SC2212, è un modulo I/O digitale misto orientato alla sicurezza, progettato per l'integrazione nell'architettura di comunicazione del backplane del sistema X20 al fine di eseguire logiche di controllo fail-safe. Il modulo elettronico integra 6 ingressi digitali sicuri di tipo A abbinati a 6 uscite a impulsi dedicate per il monitoraggio del rilevamento dei guasti incrociati, oltre a 2 uscite digitali sicure di tipo B1 con valori nominali di 24 VDC e 0,5 A. Il comportamento di azionamento e commutazione delle uscite di sicurezza utilizza un design con Output Signal Switching Device (OSSD), con una larghezza dell'impulso di test diagnostico inferiore a 500 µs, per garantire tempi di risposta rapidi durante le richieste di sicurezza. La distribuzione dell'alimentazione ai circuiti interni avviene tramite un bus nominale da 24 VDC con protezione integrata contro l'inversione di polarità, per prevenire danni ai componenti dovuti a un'installazione elettrica errata.

Specifiche hardware

• Tipo di modulo: Modulo I/O digitale misto correlato alla sicurezza
• Configurazione degli ingressi: 6 ingressi digitali sicuri di tipo A
• Configurazione delle uscite: 2 uscite digitali sicure di tipo B1, 6 uscite a impulsi
• Tensione nominale: 24 VDC
• Intervallo di tensione consentito: da 20,4 a 28,8 VDC (24 VDC -15% / +20%)
• Corrente nominale delle uscite digitali: 0,5 A per canale
• Larghezza dell'impulso OSSD: <500 µs
• Protezione integrata: Protezione contro l'inversione di polarità
• Intervallo di umidità operativa: dal 5 al 95%, senza condensa
• Intervallo di umidità di stoccaggio: dal 5 al 95%, senza condensa
• Intervallo di umidità per il trasporto: dal 5 al 95%, senza condensa
• Peso di spedizione: 2 kg

Note di progettazione

• Lo scambio ciclico dei dati attraverso il backplane X20 gestisce la trasmissione dell'immagine degli I/O di sicurezza tramite il protocollo openSAFETY, per garantire tempi di comunicazione deterministici.
• Le 6 uscite a impulsi emettono specifici schemi di test che vengono riportati ai 6 ingressi digitali sicuri di tipo A per verificare continuamente l'integrità delle linee fisiche e diagnosticare cortocircuiti tra i canali o verso linee a potenziale esterno.
• Le uscite digitali sicure di tipo B1 eseguono sequenze interne di monitoraggio a doppio canale per rilevare guasti dei componenti, garantendo che il modulo passi a uno stato sicuro definito qualora si verifichi un guasto irrecuperabile.
• La finestra di alimentazione operativa è rigorosamente limitata a un intervallo compreso tra 20,4 e 28,8 VDC; qualsiasi variazione al di fuori di questi parametri causa la registrazione di un guasto diagnostico di sottotensione o sovratensione, disabilitando le uscite di sicurezza.

Linee guida per l'installazione

• Schermatura della comunicazione del backplane: Assicurarsi che i componenti della base bus X20 siano agganciati saldamente tra loro sulla guida DIN, per mantenere una messa a terra a bassa impedenza attraverso i segmenti locali di comunicazione del backplane.
• Instradamento e separazione dei cavi: Instradare i cavi di cablaggio dei sensori e degli attuatori di sicurezza in canaline separate da quelle dei conduttori CA ad alta corrente o degli azionamenti a velocità variabile, per ridurre al minimo le interferenze elettromagnetiche sulle linee degli impulsi OSSD.
• Messa a terra delle schermature: Collegare a terra tutti i cavi schermati utilizzati per i sensori di sicurezza remoti direttamente nel punto di ingresso dell'armadio del quadro di comando, utilizzando una barra di messa a terra a bassa impedenza.
• Isolamento e terminazione dei connettori: Assicurarsi che tutti i collegamenti del cablaggio di campo utilizzino conduttori con la sezione corretta e puntalini crimpati, per garantire una forza di contatto costante all'interno della disposizione della morsettiera.

Domande frequenti tecniche e sugli acquisti

Domanda: Il modulo di sicurezza X20SC2212 è sostituibile a caldo all'interno di un segmento attivo del telaio I/O X20?

Risposta: Sì, il design modulare in tre parti del sistema X20 consente di sostituire a caldo il modulo elettronico senza scollegare il cablaggio della morsettiera o interrompere il circuito di comunicazione del backplane dei moduli adiacenti.

Domanda: Quali requisiti di corrispondenza del firmware si applicano quando si sostituisce una revisione hardware precedente di questo modulo?

Risposta: La compatibilità del firmware viene gestita tramite la piattaforma software di automazione, che confronta il checksum della configurazione di sicurezza per garantire la piena corrispondenza funzionale prima di consentire la ripresa dello scambio ciclico dei dati.

Domanda: Quali componenti fisici sono inclusi di serie con il codice articolo specifico X20SC2212?

Risposta: La confezione contiene il modulo elettronico originale nuovo del marchio; la base bus X20 corrispondente e la morsettiera frontale X20 devono essere ordinate separatamente come accessori per completare l'installazione meccanica.
