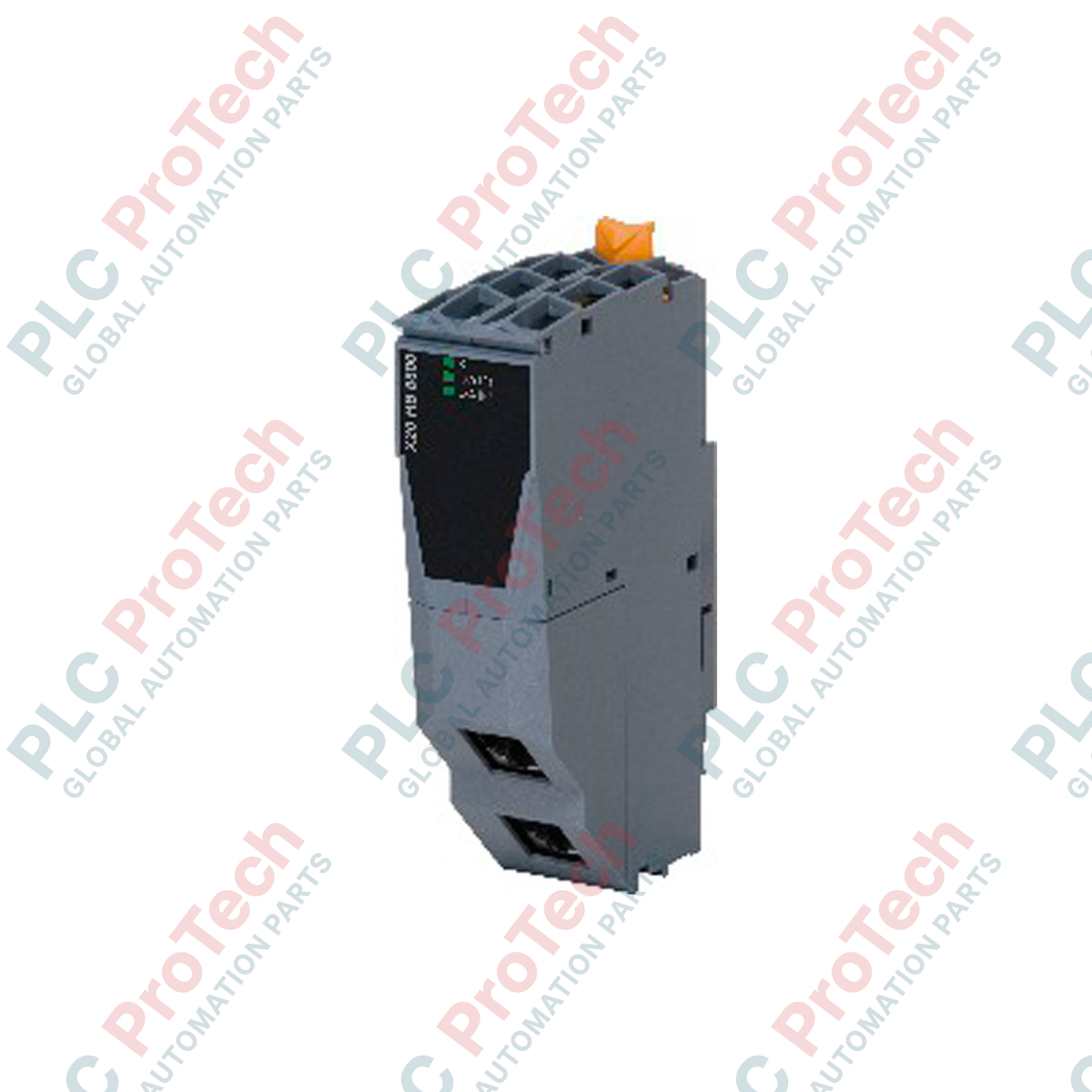

Modulo di espansione hub in fibra ottica B&R X20HB1881 X20 System

Descrizione tecnica e applicazione di rete

X20HB1881 (X20HB1881) è un modulo di espansione hub in fibra ottica di grado industriale, progettato per la piattaforma modulare B&R X20 System. Progettato per estendere la comunicazione Ethernet ad alta velocità su lunghe distanze fisiche, questo modulo eccelle negli ambienti di elaborazione decentralizzata, come impianti di trattamento delle acque reflue, stabilimenti produttivi distribuiti su più edifici e operazioni minerarie a cielo aperto. Integra un'interfaccia hub 100 BASE-FX progettata per il cablaggio in fibra ottica multimodale, offrendo una portata di trasmissione operativa fino a 2 km senza degradazione del segnale. Convertendo i segnali elettrici del bus in segnali ottici, il modulo garantisce il completo isolamento elettrico tra l'alimentazione e la rete Ethernet. Questa scelta progettuale protegge l'infrastruttura di automazione principale dalle correnti di loop di massa, dalle sovratensioni ad alta tensione e dalle forti interferenze elettromagnetiche (EMI).

Architettura di rete e logica dell'interfaccia

Operando a una velocità di trasferimento dati deterministica di 100 Mbit/s, questo modulo dispone di un'interfaccia fisica dotata di un connettore LC duplex femmina per un allineamento stabile della fibra ottica. L'hardware del modulo supporta completamente la sostituzione a caldo, consentendo al personale di manutenzione di sostituire il componente durante il funzionamento attivo del sistema senza interrompere il collegamento di comunicazione delle slice I/O adiacenti. Gli array diagnostici integrati includono indicatori LED chiari che mostrano aggiornamenti in tempo reale sullo stato generale del modulo e sul funzionamento attivo del bus. Progettato per operazioni a bassa emissione termica, il modulo assorbe una potenza massima di 1,45 W (le revisioni precedenti a DO assorbono fino a 1,65 W) dal bus del backplane del sistema, mantenendo ridotto l'accumulo di calore interno nel rack di assemblaggio.

Prestazioni e specifiche di rete

FAQ sull'integrazione ingegneristica

Quali sono i vantaggi specifici dell'utilizzo dell'X20HB1881 in fibra ottica rispetto ai moduli RJ45 standard in rame?

I cavi Ethernet standard in rame sono limitati a tratte di 100 metri e sono sensibili al rumore elettromagnetico prodotto da azionamenti a frequenza variabile (VFD) ad alta potenza e da macchinari pesanti. L'X20HB1881 utilizza fibra multimodale, estendendo la portata della rete fino a 2 km e rimanendo completamente immune alle EMI industriali, alla diafonia e alle sovratensioni indotte dai fulmini.

La sostituzione a caldo dell'X20HB1881 interrompe la rete di comunicazione degli altri moduli?

No. L'architettura del backplane X20 consente di estrarre e inserire l'X20HB1881 mentre il resto del rack rimane alimentato. Tuttavia, qualsiasi comunicazione dati attiva su fibra ottica instradata direttamente attraverso questo specifico modulo si interromperà finché la scheda sostitutiva non sarà inserita e inizializzata.

È possibile abbinare questo modulo a cavi in fibra ottica monomodale?

No. Il ricetrasmettitore ottico all'interno dell'X20HB1881 è tarato esclusivamente per le caratteristiche d'onda e i diametri del nucleo dei cavi in fibra ottica multimodale. Forzare una connessione con fibra monomodale causerà una forte attenuazione ottica e un'interruzione della comunicazione.

Linee guida per la messa in servizio sul campo e l'optoelettronica

• Protezione e pulizia dell'interfaccia ottica: particelle di polvere trasportate dall'aria e residui oleosi delle dita possono ostruire le piccole aperture ottiche del connettore LC duplex. Tenere sempre installati i cappucci antipolvere protettivi fino a quando i cavi di campo non sono pronti per l'inserimento finale. Pulire le estremità delle ferrule in fibra con un apposito strumento industriale per la pulizia della fibra ottica prima dell'inserimento.

• Limiti del raggio di curvatura della fibra ottica: durante il passaggio dei cavi in fibra ottica multimodale all'interno dell'armadio elettrico, attenersi scrupolosamente al raggio di curvatura minimo specificato dal produttore (generalmente almeno 20 volte il diametro del cavo sotto tensione). Le curvature strette causano microfratture nel nucleo di vetro, con conseguenti elevate perdite di segnale e perdite intermittenti di pacchetti.

• Inserimento e allineamento del backplane: quando si utilizza la funzione di sostituzione a caldo, inserire uniformemente il modulo nel morsetto di base X20. Assicurarsi che le clip di bloccaggio integrate si aggancino saldamente alla guida per impedire che le vibrazioni meccaniche spostino il ricetrasmettitore ottico rispetto al collegamento del backplane.
