B&R 0AC808.9-1 switch Ethernet industriale a 8 porte

Panoramica del prodotto

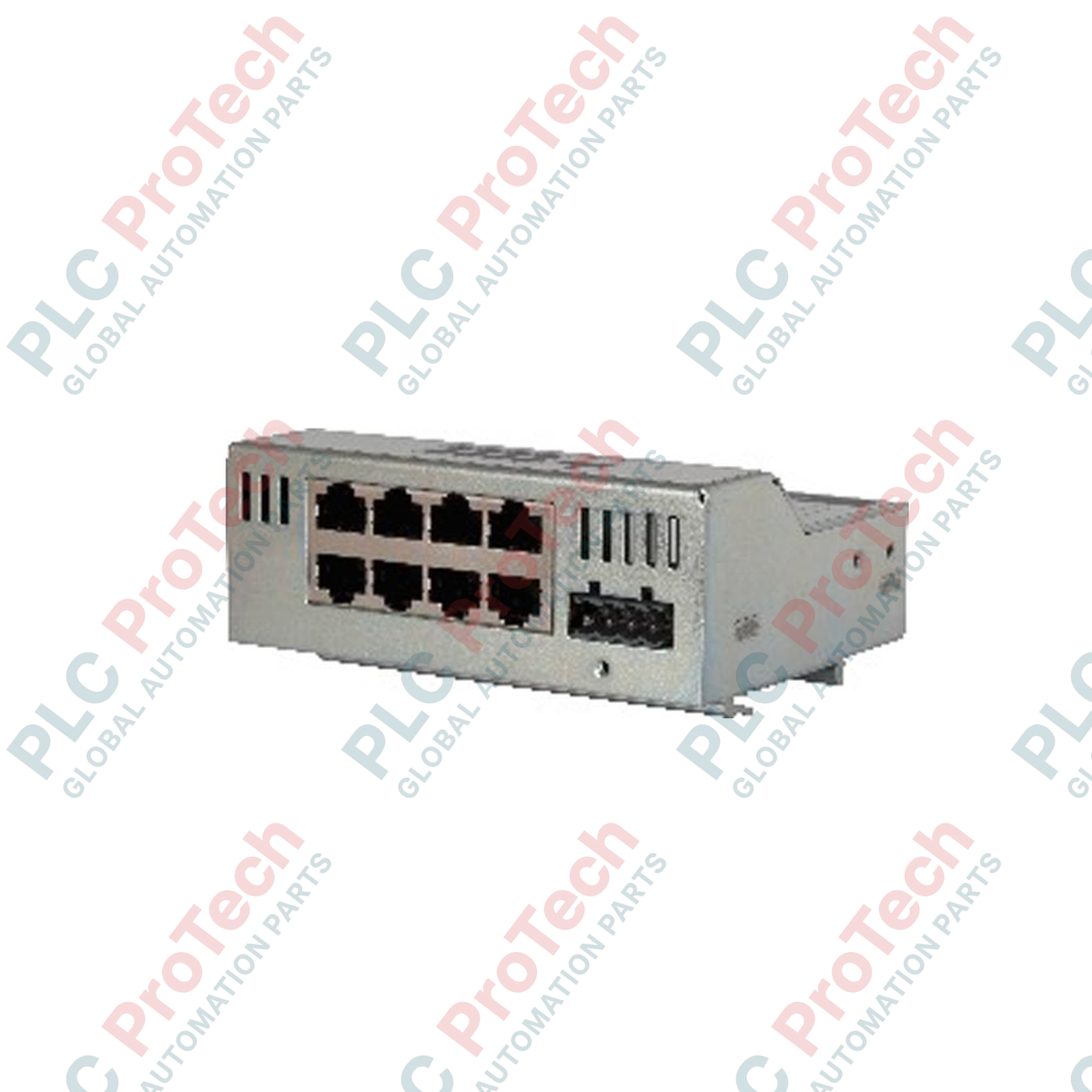

Lo 0AC808.9-1 (0AC808.9-1) è uno switch Ethernet industriale compatto a 8 porte, progettato per garantire una connettività affidabile negli ecosistemi di automazione B&R. Pensato per ambienti produttivi ad alta disponibilità, come isole I/O distribuite, dorsali di comunicazione per celle robotiche e nodi di aggregazione dei dati a bordo linea, questo switch Layer 2 assicura una gestione deterministica dei pacchetti per il traffico a 10/100 Mbit/s. Grazie alla gestione affidabile dei segnali a livello hardware e al feedback diagnostico completo fornito dai LED frontali, l'unità consente al personale addetto alla manutenzione di verificare a colpo d'occhio l'integrità del collegamento e il carico di rete, riducendo al minimo i tempi di risoluzione dei problemi durante le fasi critiche di produzione.

Configurazione tecnica

Questo switch è progettato per garantire la massima robustezza in ambito industriale, con un involucro compatto adatto a diverse orientazioni di montaggio e ad ambienti con elevati livelli di interferenze.

• Switching Layer 2: Gestisce in modo efficiente i frame Ethernet tramite 8 porte RJ45 schermate, mantenendo stabili segmenti di comunicazione fino a 100 metri.

• Diagnostica integrata: Il modulo fornisce il monitoraggio dello stato in tempo reale. L'attività di rete è indicata dai LED RX arancioni, mentre lo stato del collegamento e gli eventi di collisione sono chiaramente distinti dagli indicatori L/C verdi e rossi.

• Installazione flessibile: Progettato per essere montato sia con il lato frontale rivolto verso l'alto sia in posizione verticale, consente un'integrazione ottimale in quadri di controllo con spazio limitato, mantenendo un grado di protezione IP20.

• Efficienza energetica: Funziona con un'alimentazione industriale standard da 18 a 30 VDC e ha un consumo massimo di soli 3 W, garantendo un impatto termico minimo sui sistemi di raffreddamento del quadro.

Specifiche tecniche

Domande frequenti sull'hardware industriale

Cosa indica un LED L/C rosso sullo switch?

L'accensione rossa del LED L/C (Link/Collision) indica che è stata rilevata una collisione sulla porta Ethernet specifica. Eventi di collisione frequenti indicano generalmente un traffico di rete eccessivo, incompatibilità duplex tra lo switch e il dispositivo collegato oppure problemi di cablaggio o schermatura.

Posso usare questo switch per reti di controllo del movimento ad alta velocità?

Lo 0AC808.9-1 è uno switch industriale standard Layer 2. Sebbene sia adatto al traffico Ethernet generale, ai dati diagnostici e alla comunicazione HMI, fare sempre riferimento alla documentazione del protocollo di controllo del movimento specifico, come POWERLINK, per verificare se uno switch standard soddisfa i requisiti di determinismo e latenza del sistema.

Come viene alimentato il modulo nel quadro di controllo?

L'unità accetta un'alimentazione nominale di 24 VDC, con un intervallo da 18 a 30 VDC. Si consiglia di alimentare questo switch dalla stessa linea di alimentazione regolata del PLC o dei componenti di controllo, così da garantire una massa comune, contribuendo a sopprimere i loop di massa nelle linee di comunicazione.

Linee guida per la messa in servizio e la sicurezza

Buone pratiche per il cablaggio e la schermatura

Sebbene lo switch disponga di porte RJ45 schermate, le prestazioni complessive della rete dipendono dall'impiego di cavi schermati Cat5e o Cat6 di alta qualità. Assicurarsi che le schermature dei cavi siano correttamente collegate alla massa del telaio nel punto di ingresso nel quadro. Evitare di posare i cavi Ethernet parallelamente alle linee di alimentazione dei motori ad alta tensione, per prevenire i disturbi indotti, che possono manifestarsi con cadute intermittenti del collegamento o errori di collisione.

Gestione termica e degli spazi

Lo 0AC808.9-1 è privo di ventola e si basa sulla convezione naturale. Assicurarsi che le feritoie di raffreddamento dell'involucro non siano ostruite da canaline o grandi fasci di cavi. Mantenere uno spazio libero di almeno 20 mm intorno al dispositivo per garantire che la dissipazione di 3 W non provochi un riscaldamento localizzato, soprattutto quando l'unità è montata verticalmente in un quadro ad alta densità.

Monitoraggio diagnostico durante l'avviamento

Durante la messa in servizio iniziale, osservare il LED "OK" arancione per verificare che il regolatore di tensione interno funzioni correttamente. Se lo switch non si inizializza, controllare che la tensione di ingresso non scenda sotto i 18 VDC. Utilizzare la diagnostica a LED per verificare ogni tratta di cavo; se un LED RX arancione lampeggia costantemente su una porta sulla quale non è prevista alcuna attività, esaminare quel nodo per individuare un possibile loop di rete o una tempesta broadcast.
