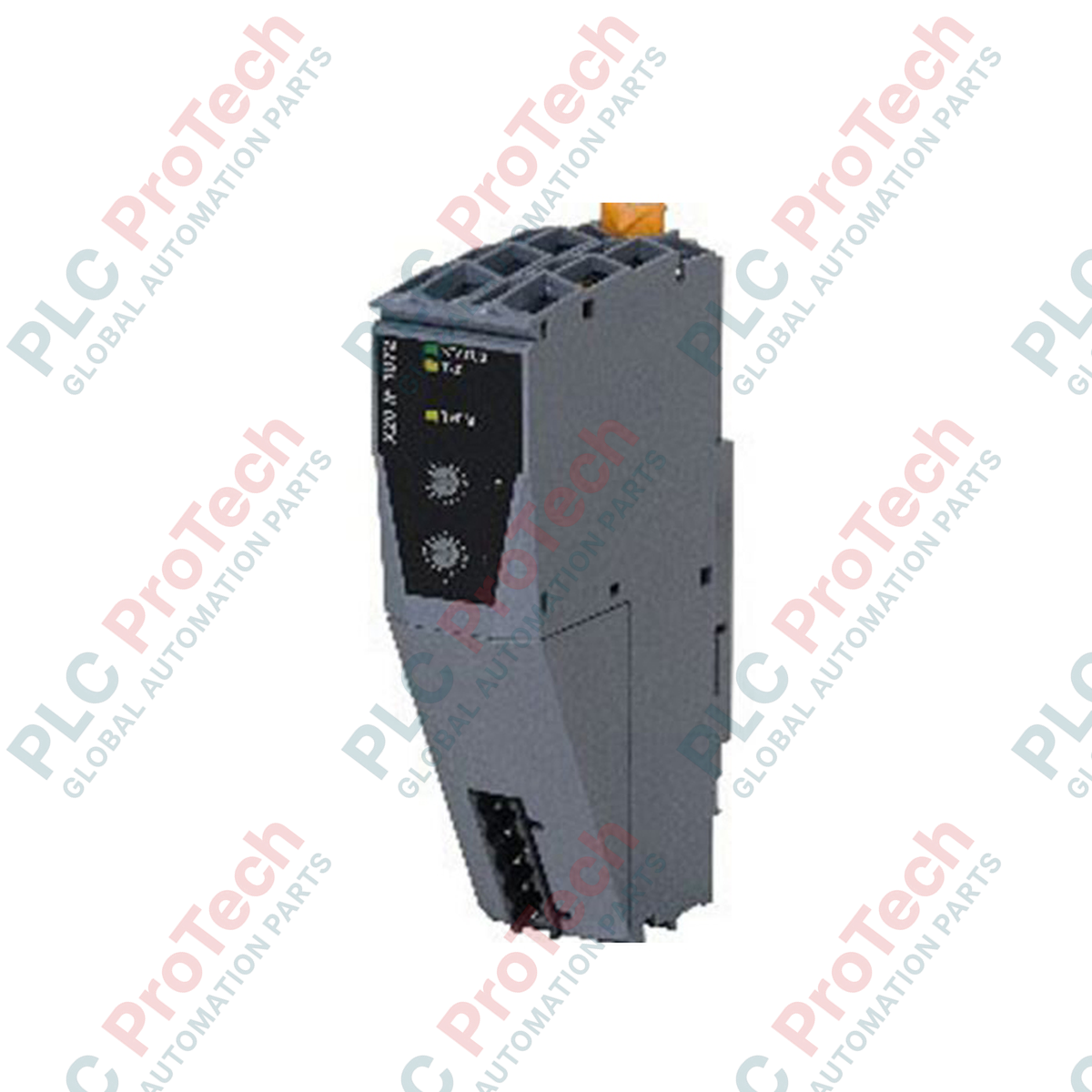

B&R X20IF1072 Modulo di interfaccia bus CAN X20

Panoramica del prodotto

X20IF1072 (X20IF1072) è un modulo di interfaccia CAN bus dedicato, progettato per il sistema B&R X20, che consente comunicazioni deterministiche ad alta velocità con un'ampia gamma di dispositivi industriali sul campo. Dotato del controller SJA 1000 conforme agli standard del settore, questo modulo consente ai PLC X20 di interfacciarsi perfettamente con sensori, attuatori e azionamenti per motori basati su CAN. È particolarmente efficace nell'automazione mobile, nel controllo di veicoli speciali e nelle reti industriali distribuite in cui sono necessarie comunicazioni robuste a lunga distanza. X20IF1072 garantisce un'elevata integrità dei dati su distanze fino a $1000$ m, rendendolo un componente fondamentale per le linee di assemblaggio su larga scala e gli skid per l'automazione dei processi.

Configurazione tecnica

L'architettura del modulo è ottimizzata per lo scambio di dati seriali ad alta velocità e l'affidabilità del livello fisico.

• Controller SJA 1000: utilizza un controller CAN autonomo ad alte prestazioni per gestire l'arbitraggio del bus e la gestione degli errori, sollevando la CPU del sistema da queste attività.

• Terminazione integrata: dispone di una resistenza di terminazione integrata che può essere attivata per garantire la corretta impedenza del segnale, eliminando la necessità di blocchi di resistenze esterni all'estremità della linea del bus.

• Interfaccia fisica: utilizza un connettore multipunto maschio a 5 pin per un cablaggio sicuro e standardizzato delle linee CAN High, CAN Low e Ground.

• Visibilità diagnostica: include LED di stato per il monitoraggio in tempo reale dello stato del modulo, del trasferimento dati attivo e dello stato della resistenza di terminazione interna.

Specifiche tecniche

Domande frequenti

Qual è la velocità massima che posso raggiungere con X20IF1072?

Il modulo supporta velocità di trasferimento fino a $1$ Mbit/s. Tuttavia, la velocità massima è inversamente proporzionale alla lunghezza del cavo; ad esempio, $1$ Mbit/s è generalmente limitato a $40$ metri, mentre distanze maggiori, come $1000$ metri, richiedono velocità di trasmissione inferiori, ad esempio $50$ kbit/s.

Come si abilita la resistenza di terminazione integrata?

La resistenza di terminazione è integrata nell'hardware del modulo e può essere monitorata tramite il LED di stato. La configurazione viene generalmente gestita tramite l'ambiente software B&R Automation Studio durante la fase di configurazione dell'hardware.

Questo modulo può essere utilizzato per la comunicazione CANopen?

Sì, poiché CANopen è un protocollo di livello superiore basato sul livello fisico CAN, l'hardware X20IF1072 può supportare configurazioni CANopen master o slave se abbinato alle librerie software B&R appropriate.

Linee guida per l'installazione tecnica e le reti CAN

• Topologia del bus e terminazione: una rete CAN deve essere terminata con $120$ $\Omega$ a entrambe le estremità fisiche del bus. Se X20IF1072 è il primo o l'ultimo nodo della rete, assicurarsi che la terminazione interna sia attiva. Una terminazione non corretta causerà riflessioni del segnale ed errori di comunicazione "Bus Off".

• Cablaggio e schermatura: utilizzare un cavo a doppino intrecciato schermato di alta qualità, specificamente classificato per CAN bus, con impedenza caratteristica di $120$ $\Omega$. La schermatura deve essere collegata alla terra funzionale in un singolo punto per prevenire i loop di terra e proteggere al contempo le linee dati dalle interferenze elettromagnetiche.

• Potenziale di terra: assicurarsi che il potenziale di terra tra tutti i nodi CAN sia equipotenziale. Differenze di potenziale significative tra i nodi possono danneggiare il ricetrasmettitore SJA 1000 o causare una corruzione intermittente dei dati.

• Configurazione della velocità di trasmissione: tutti i nodi del segmento CAN devono essere configurati con la stessa identica velocità di trasmissione e lo stesso punto di campionamento. Utilizzare i LED "Module Status" e "Data Transfer" per verificare che il modulo sia entrato correttamente nello stato "Pre-operational" o "Operational" senza indicatori di errore.
