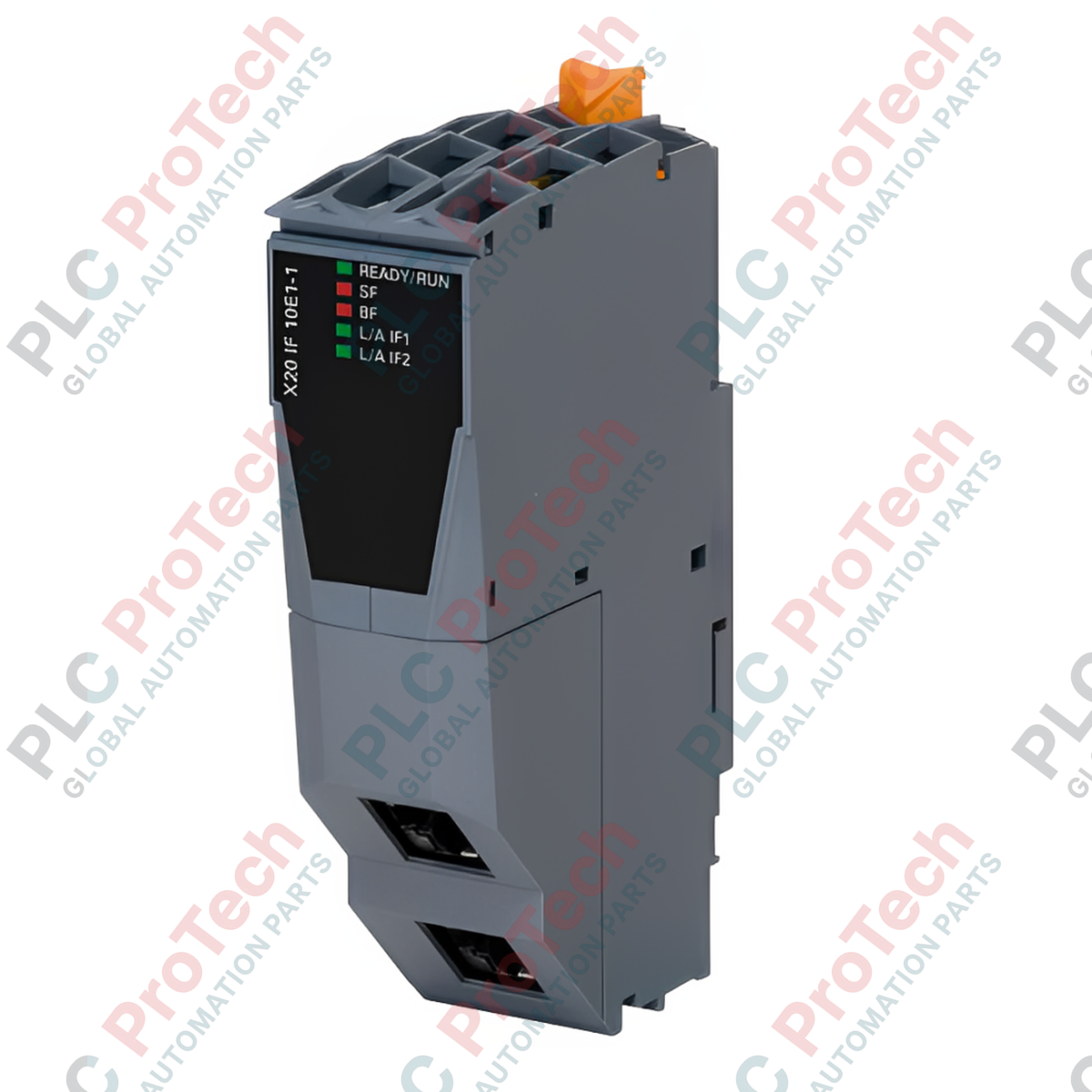

B&R X20IF10E1-1 Modulo di interfaccia di comunicazione X20

Descrizione funzionale del sistema

Il B&R X20IF10E1-1 (X20IF10E1-1) è un modulo di interfaccia controller PROFINET IO ad alte prestazioni, progettato per un'integrazione fluida nell'architettura standard del sistema B&R X20. Utilizzato in tutto il mondo in applicazioni industriali complesse, come linee di assemblaggio automobilistico, reti di confezionamento ad alta velocità e impianti municipali di trattamento delle acque, questo modulo garantisce una connettività deterministica Ethernet master in tempo reale. Alleggerendo la CPU principale dall'elaborazione del bus di campo, riduce al minimo i tempi di ciclo e garantisce un rapido throughput dei dati, riducendo significativamente la latenza del sistema ed evitando costosi colli di bottiglia operativi nelle linee di automazione sincronizzate.

Architettura del bus di campo e dinamica di trasmissione

Progettato come master PROFINET IO dedicato, questo modulo dispone di una variante RJ45 schermata a doppia porta con switch integrato, per supportare topologie di rete lineari o ad anello flessibili senza richiedere switch industriali esterni. L'hardware supporta velocità di trasferimento standard di 100 Mbit/s su una lunghezza massima del segmento di 100 m tra le stazioni. Per proteggere le delicate unità di elaborazione interne dai transitori ad alta tensione presenti nell'ambiente di fabbrica, il modulo di interfaccia integra un isolamento elettrico completo tra il backplane del PLC principale e i canali PROFINET IO (IF1 e IF2).

Tabella delle prestazioni tecniche

Domande frequenti tecniche

Lo switch integrato nell'X20IF10E1-1 supporta il Media Redundancy Protocol (MRP) PROFINET?

Sì. La configurazione con switch RJ45 schermato a doppia porta consente al modulo di funzionare all'interno di una topologia ad anello regolata dai parametri MRP PROFINET. Questa configurazione garantisce che, in caso di rottura di un singolo cavo di rete, la comunicazione venga ripristinata entro pochi millisecondi, mantenendo la continuità operativa dell'impianto.

Quale operazione occorre eseguire se il modulo non riesce a stabilire un collegamento con un nodo slave su una tratta di 90 metri?

Innanzitutto, verificare l'integrità delle connessioni RJ45 schermate e assicurarsi di utilizzare cavi Ethernet industriali di categoria Cat 5e o superiore. Verificare che la lunghezza totale della tratta non superi il limite rigoroso di 100 m del segmento e che le schermature dei cavi siano messe a terra saldamente a entrambe le estremità, per eliminare forti interferenze elettromagnetiche.

È necessario un cablaggio di alimentazione esterno separato per soddisfare il requisito di potenza di 2 W?

No. L'X20IF10E1-1 assorbe la potenza operativa di 2 W direttamente dal bus backplane interno del sistema X20. Tuttavia, i progettisti del sistema devono calcolare il budget energetico totale del rack per assicurarsi che il modulo di alimentazione principale del sistema X20 disponga di una capacità sufficiente.

Direttive per la messa in servizio e la sicurezza

• Schema di schermatura e messa a terra: Quando si collegano i cavi di comunicazione alle porte RJ45 doppie, utilizzare sempre connettori RJ45 industriali completamente schermati con gusci metallici. La schermatura del cavo deve entrare direttamente in contatto con il corpo della porta. Questa configurazione mantiene il confine di isolamento elettrico tra la rete industriale e i circuiti interni della logica PLC, deviando i picchi transitori lontano dal processore.

• Percorsi di instradamento dei cavi di rete: Mantenere una separazione fisica tra le linee Ethernet PROFINET e i percorsi di alimentazione CA ad alta tensione o i cavi di uscita degli azionamenti a frequenza variabile (VFD). Incrociare questi cavi ad angoli di 90 gradi anziché disporli parallelamente, per evitare che l'accoppiamento dei campi magnetici corrompa i pacchetti dati a 100 Mbit/s.

• Inserimento del modulo e allineamento del backplane: Assicurarsi che il modulo base X20 sia bloccato saldamente sulla guida DIN prima di inserire in posizione il modulo elettronico X20IF10E1-1. Ispezionare i connettori dorati del bus del backplane per verificare l'assenza di detriti prima dell'inserimento, così da evitare contatti ad alta resistenza che possono causare cadute intermittenti dell'alimentazione da 2 W o errori di comunicazione sul bus.
