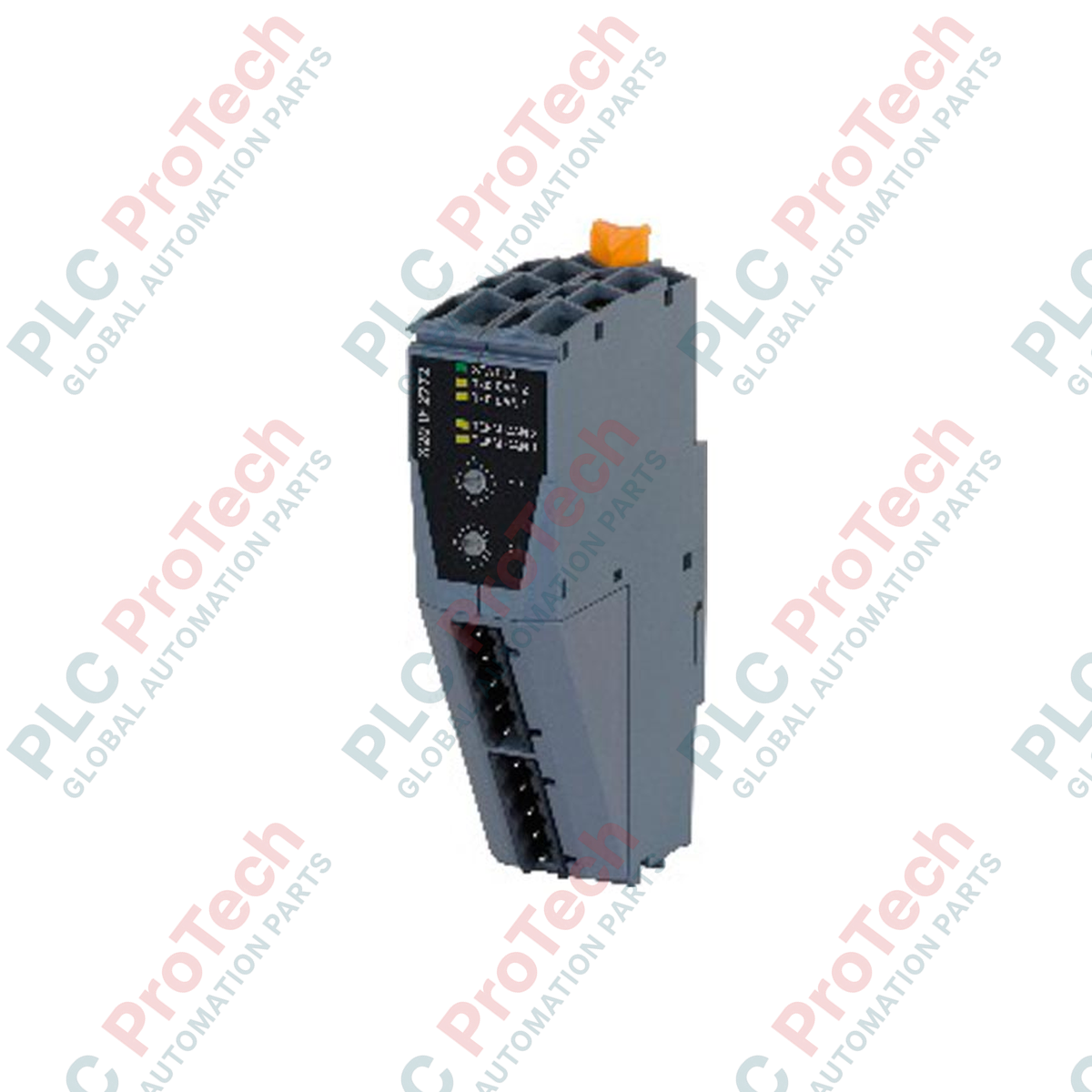

B&R X20IF2772 modulo di comunicazione interfaccia del sistema X20

Descrizione tecnica e ruolo funzionale

X20IF2772 (X20IF2772) è un modulo di comunicazione d'interfaccia dedicato, progettato per l'integrazione diretta nello slot di un sistema CPU B&R X20. Progettato per ampliare le capacità di rete dei controllori locali in complesse reti di automazione, come impianti municipali di trattamento delle acque, processi petrolchimici e linee di assemblaggio automatizzate, questo modulo crea un collegamento dati affidabile tra il controllore principale e i dispositivi di campo ausiliari. Grazie a un'architettura del processore interno ottimizzata, il modulo gestisce autonomamente le routine di comunicazione dedicate del bus di campo, sollevando la CPU principale dal carico dello stack di rete. L'integrazione di questa interfaccia di comunicazione industriale nella configurazione del rack garantisce velocità deterministiche di scambio dati, protegge dal deterioramento dei pacchetti e riduce i timeout imprevisti della comunicazione della macchina.

Diagnostica e architettura dell'interfaccia

Dotato del codice ID B&R ufficiale 0x1F25, questo modulo dispone di diagnostica hardware integrata che fornisce il monitoraggio dello stato in tempo reale tramite indicatori LED dedicati. La configurazione dell'interfaccia consente agli ingegneri di verificare visivamente e istantaneamente tre parametri critici: lo stato generale di integrità del modulo, i cicli di trasferimento dati attivi e lo stato attuale del resistore di terminazione integrato. Con una bassa emissione termica, il modulo consuma un massimo di 1.2 W dal bus di sistema, preservando il bilanciamento dell'alimentazione per i moduli I/O adiacenti sullo stesso nodo. L'interfaccia fisica richiede due morsettiere TB2105 (ordinate separatamente) per fissare il cablaggio di campo direttamente alla superficie del modulo innestabile.

Specifiche delle prestazioni funzionali

Domande frequenti sull'integrazione tecnica

Dove viene installato esattamente X20IF2772 all'interno del rack X20?

X20IF2772 non è un modulo a sezione I/O; è progettato specificamente per essere inserito nello slot d'interfaccia dedicato situato direttamente sull'alloggiamento di un controllore CPU X20. I percorsi del bus di alimentazione e dei dati sono stabiliti tramite il collegamento al backplane della CPU.

Qual è la funzione dell'indicatore LED del resistore di terminazione?

Il LED del resistore di terminazione fornisce una verifica attiva dello stato della terminazione della linea fisica. Nelle reti industriali a lunga distanza, una terminazione errata causa riflessioni del segnale e corruzione dei pacchetti; questo indicatore consente ai tecnici sul campo di individuare immediatamente una configurazione errata della linea.

Questo modulo può funzionare senza le morsettiere TB2105?

L'elettronica del modulo si accende nello slot della CPU, ma non è possibile collegare le linee di comunicazione fisiche senza le morsettiere. È necessario procurarsi due morsettiere TB2105 separate per realizzare le terminazioni del cablaggio di rete.

Linee guida per la messa in servizio e l'installazione sul campo

• Protocollo di terminazione del segmento del bus: quando si posiziona questo modulo d'interfaccia all'estremità fisica di una linea di rete di comunicazione, attivare il resistore di terminazione tramite il software di configurazione del sistema. Verificare che il LED del resistore di terminazione fisico si illumini per confermare che la rete resistiva interna protegga la linea dai disturbi elettrici.

• Norme di sicurezza per l'inserimento del modulo: isolare sempre l'alimentazione della CPU X20 principale prima di inserire o estrarre il modulo X20IF2772 dal relativo slot d'interfaccia. La manipolazione dell'hardware dell'interfaccia mentre il bus è alimentato può causare microarchi elettrici tra i pin del backplane, con conseguente corruzione dei dati o danneggiamento del chip.

• Collegamento della schermatura dei cavi ai morsetti: durante la preparazione dei cavi di comunicazione per le morsettiere TB2105, rimuovere la guaina esterna e collegare completamente la schermatura intrecciata al morsetto di messa a terra del telaio designato all'interno dell'armadio. Mantenere le sezioni di filo non schermate il più corte possibile preserva l'integrità del segnale negli ambienti industriali ad alta rumorosità.
