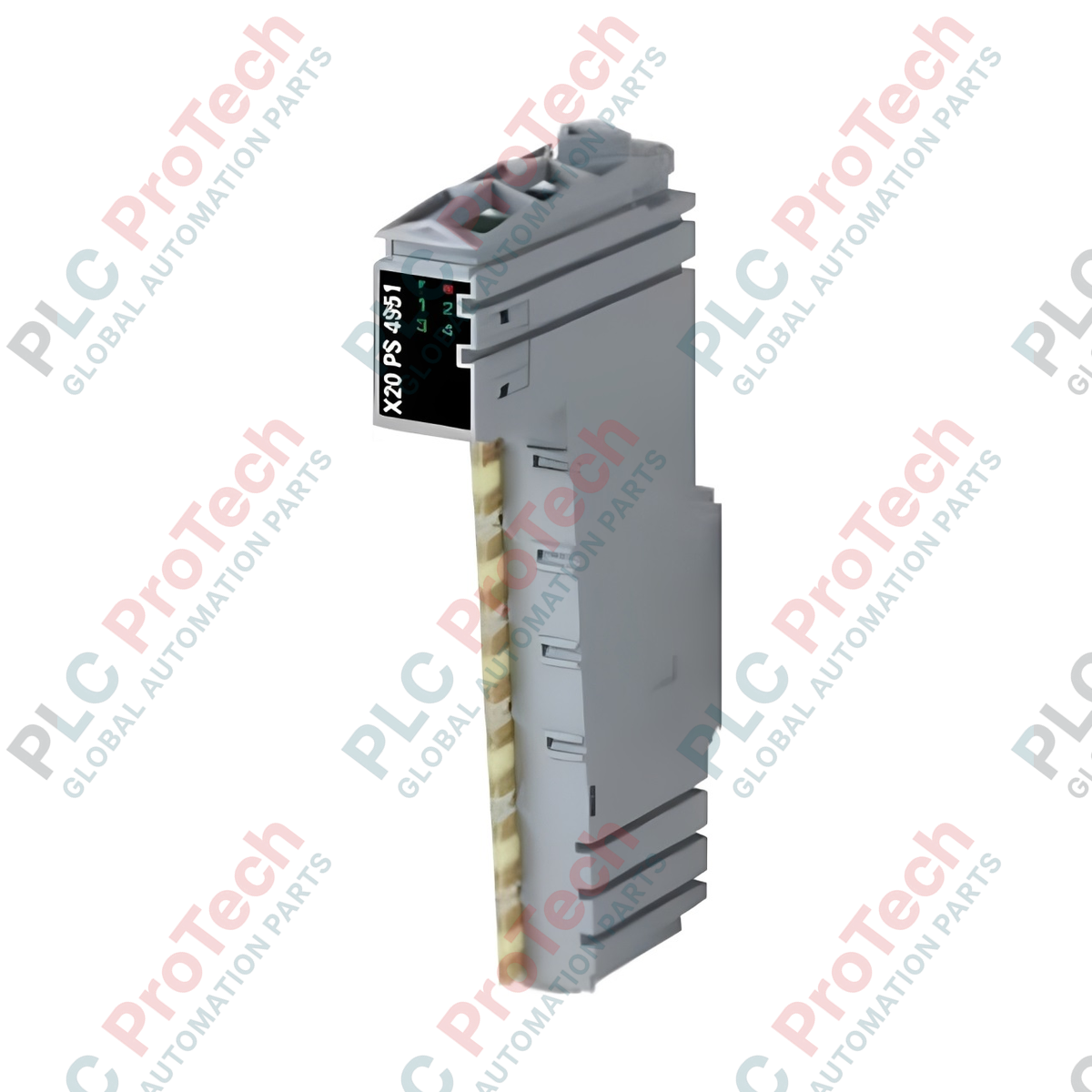

B&R X20PS4951 Modulo di alimentazione per potenziometro X20

SKU X20PS4951

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: B&R

  • Product No.: X20PS4951

  • Country of origin:United States

  • Product Type: Modulo di alimentazione X20

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

Il X20PS4951 (X20PS4951) è un modulo di alimentazione specializzato all'interno del sistema B&R X20, progettato specificamente per fornire tensioni di riferimento ad alta precisione per potenziometri industriali. Questo modulo dispone di quattro canali di uscita indipendenti, ciascuno dei quali fornisce un'alimentazione stabile di $\pm10$ V per garantire un rilevamento accurato della posizione o del setpoint. Fornendo una fonte di alimentazione dedicata e protetta dai cortocircuiti, l' X20PS4951 elimina la necessità di regolatori di tensione esterni quando si interfaccia con comandi manuali o trasduttori di spostamento. È ampiamente utilizzato nei pannelli di controllo di macchinari pesanti, nei sistemi per banchi di prova e nelle apparecchiature specializzate per la lavorazione del legno o dei metalli, dove sono necessarie regolazioni analogiche del setpoint.

Configurazione tecnica

L'architettura del modulo è progettata per fornire tensioni di riferimento isolate e protette direttamente dal backplane X20.

  • Alimentazione a quattro canali: Dotato di quattro unità di alimentazione separate, consente il funzionamento simultaneo di più potenziometri da un'unica unità.

  • Uscita di precisione: Fornisce un'uscita stabile di $\pm10$ V, compatibile con potenziometri industriali standard con resistenza compresa tra $1$ k$\Omega$ e $10$ k$\Omega$.

  • Protezione integrata: Tutti i canali sono completamente protetti dai cortocircuiti, evitando danni al sistema X20 in caso di compromissione del cablaggio sul campo o di guasto di un potenziometro.

  • Isolamento galvanico: Fornisce l'isolamento elettrico tra i canali di uscita e il bus di sistema interno, garantendo che il rumore elettrico sul lato campo non interferisca con la logica e la comunicazione del PLC.

Specifiche tecniche

Caratteristica Dettagli
Modello X20PS4951
Marca B&R Industrial Automation
Numero di alimentazioni 4
Tensione di uscita $\pm10$ V
Resistenza del potenziometro 1 k$\Omega$ - 10 k$\Omega$
Carico massimo per canale 20 mA
Protezione dai cortocircuiti Sì
Isolamento elettrico Canale-bus (500 V)
Umidità operativa Dal 5 al 95% (senza condensa)
Peso di spedizione 2.0 kg

Domande frequenti

Posso collegare a questo modulo un potenziometro con una resistenza inferiore a 1 k$\Omega$?

No, il modulo è progettato per una resistenza minima di $1$ k$\Omega$. L'utilizzo di una resistenza inferiore supererebbe il carico massimo di $20$ mA per canale, causando potenzialmente l'attivazione della protezione interna o tensioni di riferimento imprecise.

I quattro canali sono isolati tra loro?

Sebbene i canali siano complessivamente isolati dal bus di sistema, non sono isolati l'uno dall'altro. Condividono un punto di riferimento comune all'interno del circuito lato campo del modulo.

Qual è l'utilizzo principale dell'uscita ±10 V?

L'alimentazione di $\pm10$ V viene generalmente utilizzata per alimentare i terminali esterni di un potenziometro, consentendo al cursore di restituire un segnale che rappresenta l'intero intervallo di movimento in entrambe le direzioni, positiva e negativa, come avviene comunemente nelle applicazioni con joystick e zero centrale.


Norme di installazione e cablaggio tecnico

  • Selezione dei terminali: L'X20PS4951 richiede una morsettiera standard X20 a 12 pin (X20TB12). Assicurarsi che i fili positivo, negativo e comune di ciascun potenziometro siano assegnati correttamente ai rispettivi terminali del canale per prevenire interferenze tra i canali.

  • Schermatura per la precisione: Poiché questo modulo fornisce un riferimento per le misurazioni analogiche, utilizzare cavi schermati per il cablaggio dei potenziometri. La schermatura deve essere collegata alla terra funzionale sul terminale di schermatura X20 per evitare che le interferenze elettromagnetiche inducano "jitter" nel segnale analogico risultante.

  • Calcolo del carico: Prima della messa in servizio, verificare che l'assorbimento totale di corrente di tutti i potenziometri collegati non superi i $20$ mA nominali per canale del modulo. Per un potenziometro da $1$ k$\Omega$ a $10$ V, l'assorbimento è di $10$ mA, quindi ampiamente entro il margine di sicurezza.

  • Manutenzione e diagnostica: Monitorare lo stato del modulo tramite B&R Automation Studio. Se si verifica un cortocircuito sul lato campo, il modulo segnalerà un guasto. Una volta eliminato il guasto, le uscite protette dai cortocircuiti riprenderanno automaticamente il normale funzionamento.
