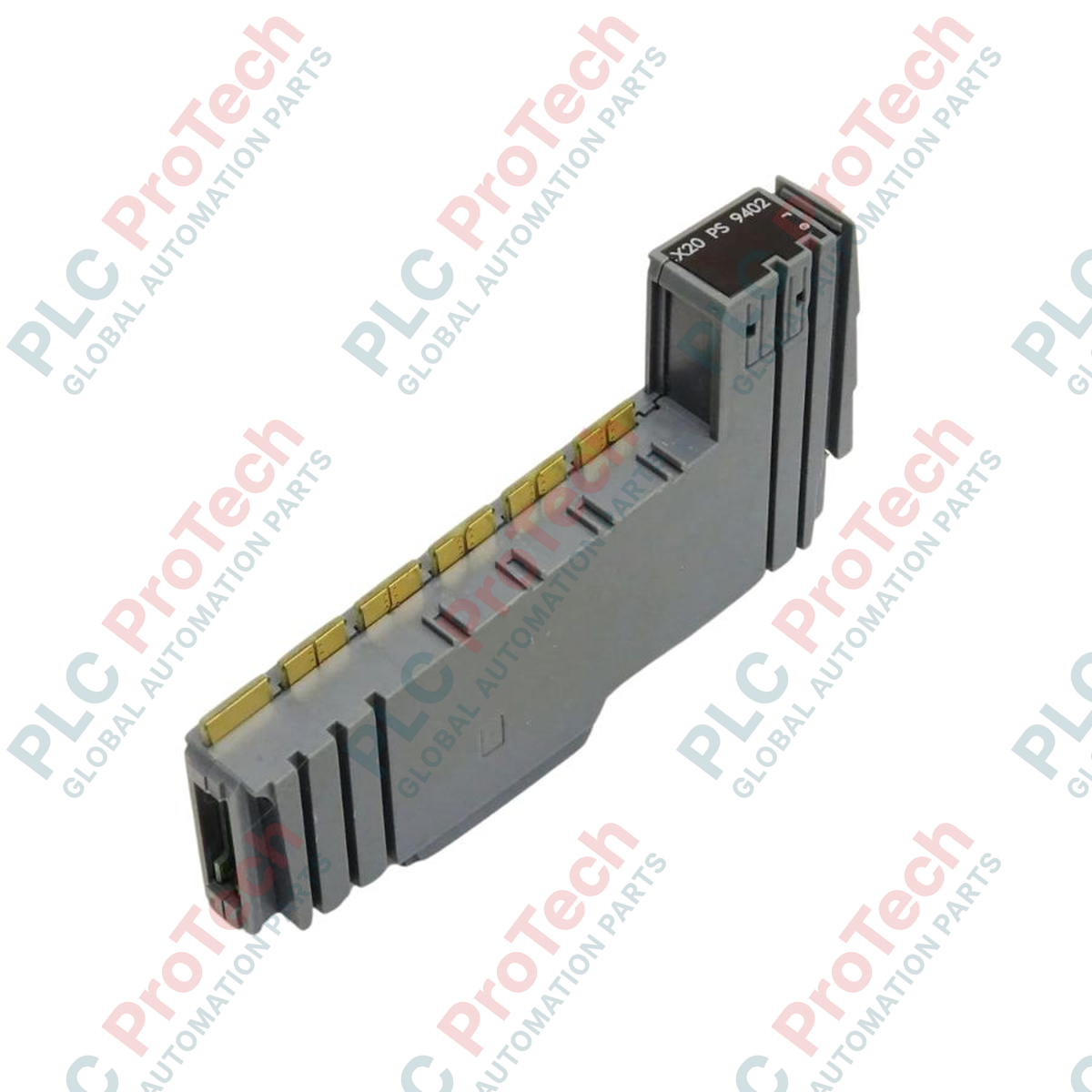

B&R X20PS9402 modulo di alimentazione X20

Panoramica del prodotto

 X20PS9402 (X20PS9402) è un modulo di alimentazione dedicato a 24 VCC progettato per l'architettura del sistema B&R X20. Questo modulo fornisce una distribuzione stabile dell'alimentazione per il controllore del bus, la rete X2X Link e il gruppo di moduli I/O collegati. Progettato per ambienti industriali ad alta affidabilità, come controllori di linee di assemblaggio, sistemi di tracciamento dei trasportatori e isole I/O distribuite, garantisce una tensione operativa costante anche quando l'alimentazione primaria presenta fluttuazioni. Centralizzando la gestione dell'alimentazione per il backplane I/O e il bus di comunicazione,  X20PS9402 riduce la complessità dell'armadio e garantisce un'integrità costante del segnale per i processi automatizzati ad alta velocità.

Configurazione tecnica

Questo modulo è progettato per garantire efficienza e una protezione robusta, fungendo da dorsale di alimentazione per le stazioni I/O X20 locali.

• Distribuzione integrata dell'alimentazione: Gestisce i requisiti di alimentazione del controllore del bus, di X2X Link e dell'elettronica I/O interna in un unico modulo compatto.

• Funzioni di protezione: Dotato di un fusibile integrato non sostituibile e di protezione contro l'inversione di polarità, il modulo è protetto dagli errori di installazione più comuni e dai guasti transitori dell'alimentazione.

• Prestazioni: Mantiene un'uscita stabile entro un intervallo di tensione d'ingresso di 24 VCC -15% / +20%, compensando efficacemente cadute o sovratensioni localizzate nella rete elettrica di fabbrica.

• Compatibilità diagnostica: Progettato per un'integrazione perfetta con la diagnostica del sistema X20, consente al controllore master di monitorare lo stato dell'alimentazione e di impedire arresti dell'intero sistema dovuti a guasti localizzati dell'alimentazione.

Specifiche tecniche

Domande frequenti sull'hardware industriale

Il fusibile integrato deve essere sostituito dopo un guasto?

No. Il fusibile integrato nell'X20PS9402 è progettato per il ripristino automatico o la protezione localizzata e non può essere sostituito. Se il fusibile è intervenuto in modo permanente, il modulo ha subito un guasto interno significativo o una sovracorrente prolungata; per ripristinare la sicurezza del sistema è quindi necessario sostituire l'intera unità.

Come viene implementata la protezione contro l'inversione di polarità?

Il modulo dispone di circuiti interni che impediscono il flusso di corrente se le linee d'ingresso a 24 VCC vengono collegate al contrario. In questo modo i componenti interni sensibili e l'elettronica del backplane sono protetti dai danni immediati durante la fase iniziale di messa in servizio.

Posso alimentare direttamente moduli di uscita ad alta corrente da questo alimentatore?

Sebbene l'X20PS9402 gestisca l'alimentazione degli I/O interni e del bus di comunicazione, verificare che il carico totale, inclusi i moduli di uscita ad alta corrente, non superi il budget di alimentazione dell'intera configurazione del nodo X20. Consultare sempre il calcolatore dell'alimentazione B&R per la specifica configurazione del rack, così da garantire un bilanciamento del carico.

Linee guida per la messa in servizio sul campo e la sicurezza

Stabilità della tensione d'ingresso

Il modulo supporta un intervallo d'ingresso da 20.4 VCC a 28.8 VCC. Assicurarsi che la linea di alimentazione sia stabilizzata e non condivisa con carichi fortemente induttivi, come grandi contattori o avviatori per motori, che possono generare picchi di tensione prossimi al limite superiore della specifica del modulo.

Installazione e inserimento nel backplane

Installare sempre il modulo su una guida DIN collegata a terra per garantire il corretto funzionamento della schermatura interna. Quando si aggancia il modulo alla base del bus, applicare una pressione ferma e uniforme. Se il modulo è allentato, i contatti di alimentazione possono presentare un'elevata resistenza, causando cadute di tensione intermittenti o riavvii imprevisti del sistema.

Terminazione dei cavi

Utilizzare capicorda a bussola adeguati per tutti i cablaggi d'ingresso a 24 VCC. Considerato l'assorbimento di 0.7 A, sezioni standard dei cavi, come 0.75 mm2 o 1.0 mm2, sono generalmente sufficienti, purché siano omologate per l'ambiente di installazione. Assicurarsi che le viti dei morsetti siano serrate alla coppia specificata dal produttore per prevenire il surriscaldamento dei contatti nel tempo.
