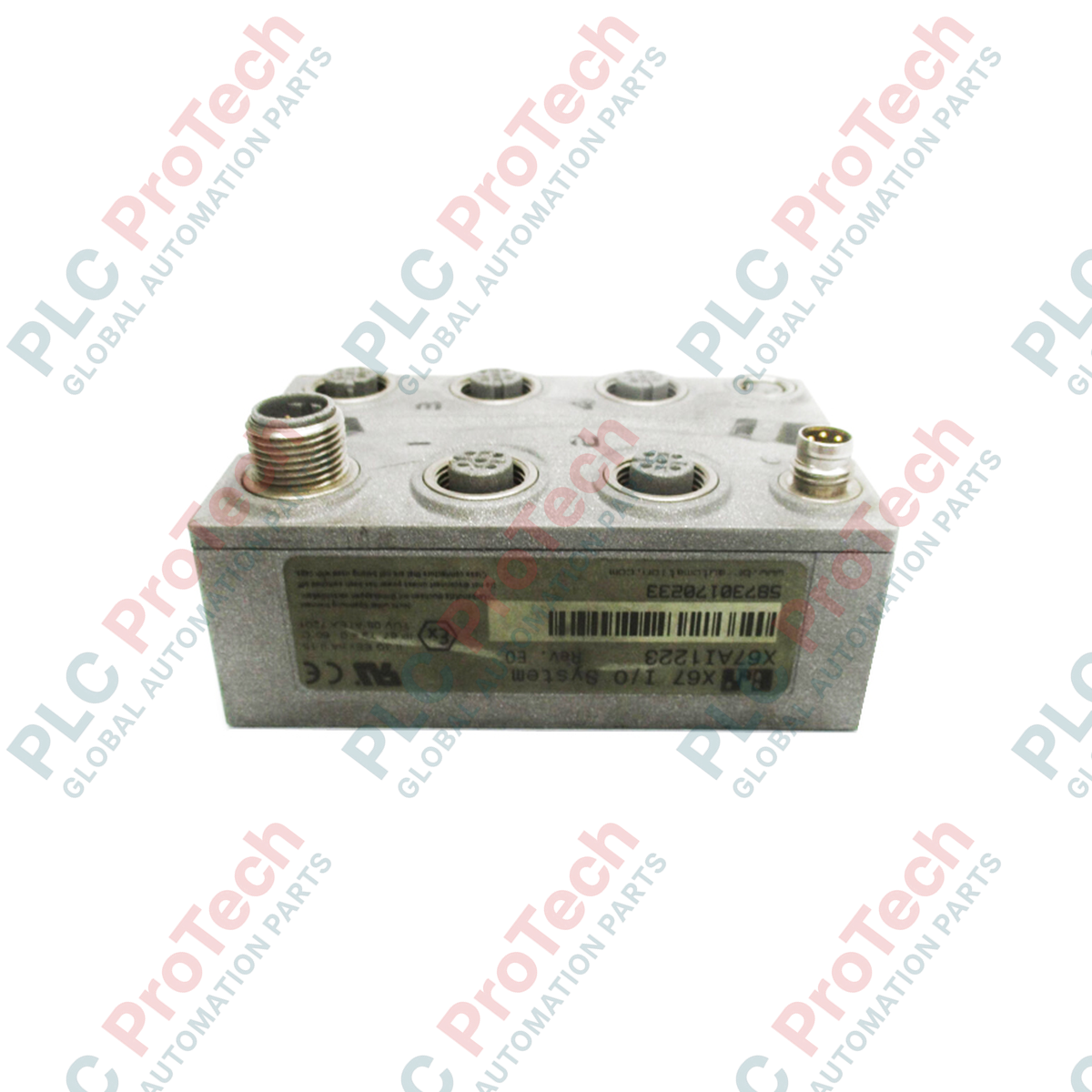

B&R X67AI1223 Modulo di ingressi analogici a 4 canali del sistema X67

Panoramica del prodotto

Lo X67AI1223 (X67AI1223) è un modulo di ingresso analogico robusto, installabile sul campo, del sistema B&R X67, progettato specificamente per l'automazione decentralizzata senza necessità di un quadro elettrico. Dotato di quattro ingressi analogici ad alta precisione con un intervallo di tensione di +/- 10 V, questo modulo è progettato per l'installazione diretta sui macchinari in ambienti industriali difficili. In settori quali l'automazione mobile, le apparecchiature per esterni ad alta resistenza e le linee di produzione su larga scala, lo X67AI1223 fornisce il feedback essenziale dei sensori riducendo al minimo il cablaggio. La protezione IP67 garantisce un'acquisizione affidabile dei dati in presenza di polvere, umidità ed elevate vibrazioni meccaniche, consentendo un'architettura di controllo realmente distribuita che avvicina l'elaborazione degli I/O al processo fisico.

Configurazione tecnica

L'architettura dello X67AI1223 è ottimizzata per il monitoraggio in tempo reale e offre quattro canali indipendenti in grado di elaborare segnali di tensione bipolari (+/- 10 V). L'hardware è dotato di indicatori di stato completi, inclusi LED dedicati alla funzione I/O per ciascun canale, oltre a LED per la tensione di alimentazione e lo stato della comunicazione sul bus. Ciò consente una diagnostica immediata sul posto senza la necessità di strumenti software esterni. Il modulo utilizza connettori M12 standardizzati per i segnali di campo, garantendo connessioni sicure e impermeabili. L'alloggiamento compatto, largo 53 mm, è progettato per il montaggio diretto con viti sul telaio della macchina e utilizza il sistema bus X67 per la trasmissione dati ad alta velocità e la sincronizzazione con il controllore centrale.

Specifiche tecniche

Domande frequenti tecniche

Lo X67AI1223 richiede un involucro separato?

No. Lo X67AI1223 è un modulo con grado di protezione IP67 progettato per l'installazione senza quadro elettrico. Può essere montato direttamente sul telaio della macchina o del sistema, purché i collegamenti elettrici siano realizzati con connettori M12 aventi grado di protezione adeguato.

Qual è il vantaggio dell'intervallo di ingresso bipolare +/- 10 V?

L'intervallo bipolare consente al modulo di interfacciarsi con sensori che misurano valori sia positivi sia negativi, come i trasduttori di pressione che misurano sia il vuoto sia la pressione, oppure i sensori di posizione che determinano lo spostamento in due direzioni rispetto a un punto centrale pari a zero.

In che modo gli indicatori di stato aiutano nella risoluzione dei problemi?

Ciascuno dei 4 canali dispone di un LED che indica il proprio stato funzionale. Se un segnale è fuori intervallo o si verifica un guasto del canale, il LED fornisce un'indicazione visiva immediata. Insieme ai LED del bus e dell'alimentazione, consentono ai tecnici di identificare rapidamente se il problema riguarda il sensore, l'alimentazione o la comunicazione di rete.

Questo modulo è compatibile con POWERLINK?

Lo X67AI1223 è progettato per il bus di sistema X67. Se utilizzato con un controllore bus X67 o una stazione testa per bus di campo appropriati, può essere integrato in POWERLINK, CANopen o altre reti Ethernet industriali standard.

Guida all'ingegneria e all'installazione

• Integrità del connettore M12: Per mantenere il grado di protezione IP67, assicurarsi che tutti i connettori M12 siano serrati alla coppia raccomandata (in genere da 0.4 Nm a 0.6 Nm). Le porte inutilizzate devono essere sigillate con tappi protettivi IP67 di livello professionale per impedire l'ingresso di umidità e la corrosione interna.

• Messa a terra decentralizzata: Poiché il modulo è montato direttamente sul telaio della macchina, assicurarsi che il telaio stesso sia collegato correttamente alla terra del sistema. Utilizzare cavi M12 schermati per tutti i segnali +/- 10 V e assicurarsi che la schermatura del cavo sia collegata all'alloggiamento del connettore M12, così da fornire un percorso a 360 gradi contro le interferenze elettromagnetiche (EMI).

• Stabilità dell'alimentazione: Lo X67AI1223 utilizza l'alimentazione del bus X67 per la logica interna e potenzialmente per l'alimentazione dei sensori. In installazioni distribuite su lunghe distanze, calcolare la caduta di tensione sui cavi del bus per assicurarsi che la tensione di alimentazione rimanga entro l'intervallo specificato, garantendo una conversione analogico-digitale accurata.
