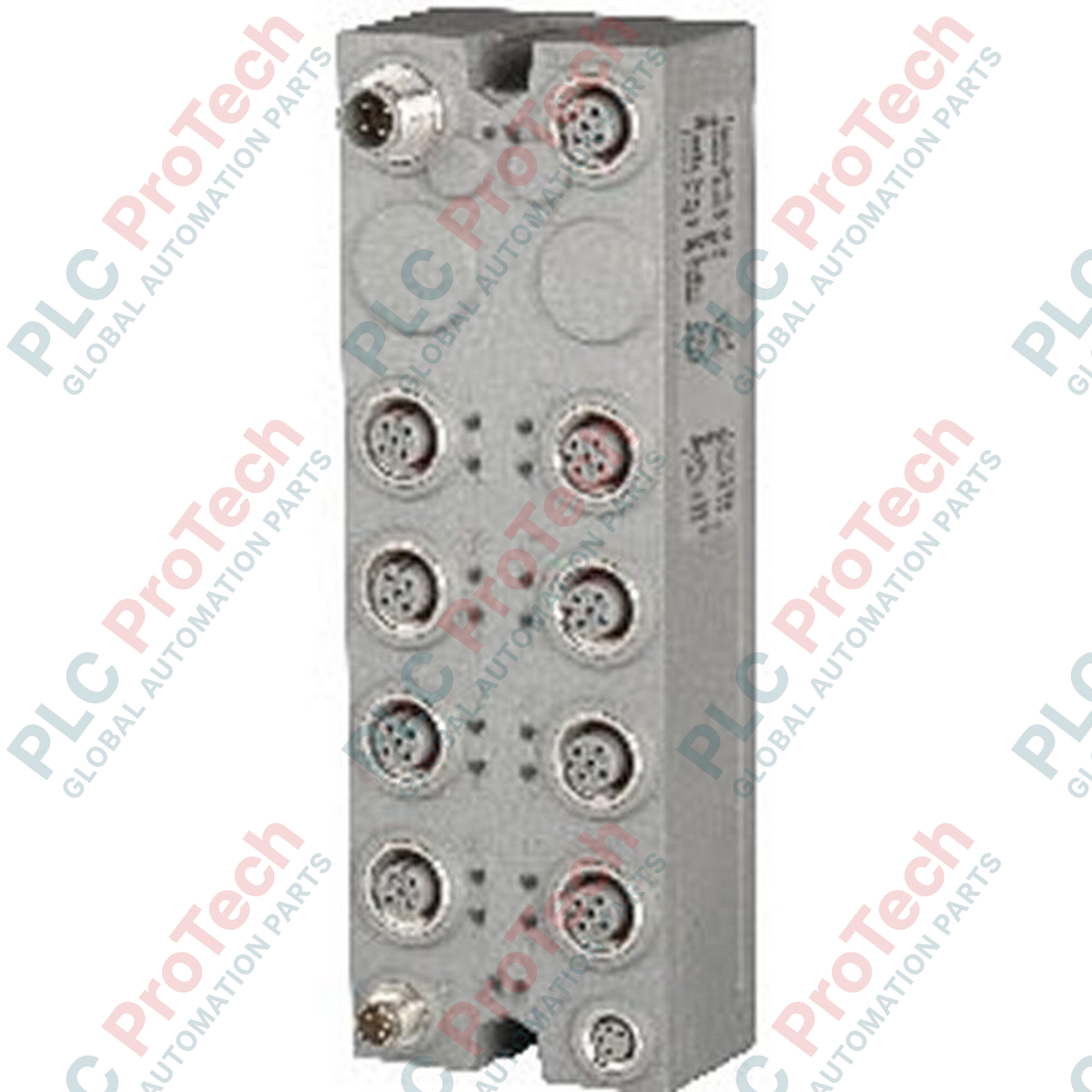

B&R X67DI1371.L12 Modulo di ingressi digitali ad alta densità della serie X67

Panoramica del prodotto

Il X67DI1371.L12 (X67DI1371L12) è una soluzione ad alte prestazioni del sistema B&R X67, progettata specificamente per architetture di automazione decentralizzate in cui lo spazio e la durata sono fondamentali. Questo modulo ad alta densità dispone di 16 ingressi digitali in un formato compatto e utilizza connettori M12 per garantire una trasmissione del segnale sicura e resistente alle vibrazioni. Progettato per ambienti industriali difficili, come linee di assemblaggio automobilistico, impianti di lavorazione alimentare e macchinari pesanti, consente l'acquisizione dei dati in tempo reale grazie a un filtro d'ingresso preciso da 1 ms. Delegando l'elaborazione degli I/O al livello di campo, questo modulo riduce significativamente la complessità del cablaggio e minimizza i tempi di fermo del sistema grazie a una robusta protezione contro cortocircuiti e inversione di polarità.

Configurazione tecnica

L'architettura X67DI1371.L12 si basa su una logica di ingresso "sink", ovvero commuta il potenziale di massa. Funziona in un intervallo di tensione flessibile da 18 a 30 VDC, risultando compatibile con le normali fluttuazioni dell'alimentazione industriale. L'hardware è caratterizzato da un'integrazione ad alta densità, con 16 canali indipendenti in un involucro rinforzato che elimina la necessità di un armadio di controllo (grado di protezione IP67). L'integrazione di un sistema intelligente di monitoraggio dell'alimentazione degli I/O garantisce che, anche in caso di cortocircuito a 500 mA, il modulo rimanga protetto tramite una caduta di tensione controllata, evitando guasti catastrofici del segmento di bus locale.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce il modulo i cortocircuiti sull'alimentazione dei sensori ?

Il modulo include una protezione integrata che limita la corrente totale a un massimo di 0.5 A. In caso di cortocircuito, la tensione diminuisce (massimo 2 VDC a 500 mA) per proteggere i circuiti interni e l'alimentazione a monte.

L'X67DI1371.L12 è compatibile con i controller bus X67 standard?

Sì, è pienamente compatibile con il bus di sistema B&R X67. Si integra perfettamente nell'ambiente Automation Studio, consentendo una configurazione rapida e la mappatura dell'hardware.

Qual è il vantaggio del filtro d'ingresso da 1 ms di questo modulo?

Il filtro da 1 ms offre un equilibrio tra l'acquisizione dei segnali ad alta velocità e l'immunità ai disturbi. Sopprime efficacemente il rimbalzo dei contatti e le interferenze elettromagnetiche (EMI) comunemente presenti negli ambienti industriali con motori.

Guida all'ingegneria e all'installazione

• Gestione della coppia di serraggio dei connettori: Per mantenere l'integrità IP67 e garantire una connettività a lungo termine nelle zone soggette a forti vibrazioni, i connettori M12 devono essere serrati a una coppia specifica di 0.6 Nm. Un serraggio eccessivo può danneggiare gli O-ring interni, mentre un serraggio insufficiente può causare una perdita intermittente del segnale.

• Dissipazione termica negli array ad alta densità: Sebbene il modulo sia omologato fino a 60 deg C, quando si montano più moduli ad alta densità nelle immediate vicinanze, assicurarsi di lasciare almeno 10 mm di spazio per consentire la convezione naturale. Ciò impedisce l'accumulo localizzato di calore che potrebbe ridurre la durata degli optoaccoppiatori interni.

• Messa a terra e schermatura: Per applicazioni che comportano interferenze ad alta frequenza (ad esempio, in prossimità di inverter a frequenza variabile), utilizzare cavi M12 schermati. Assicurarsi che la schermatura del cavo sia collegata alla terra funzionale (FE) tramite la piastra di montaggio o il collegamento al bus X67, per evitare la corruzione dei dati.
