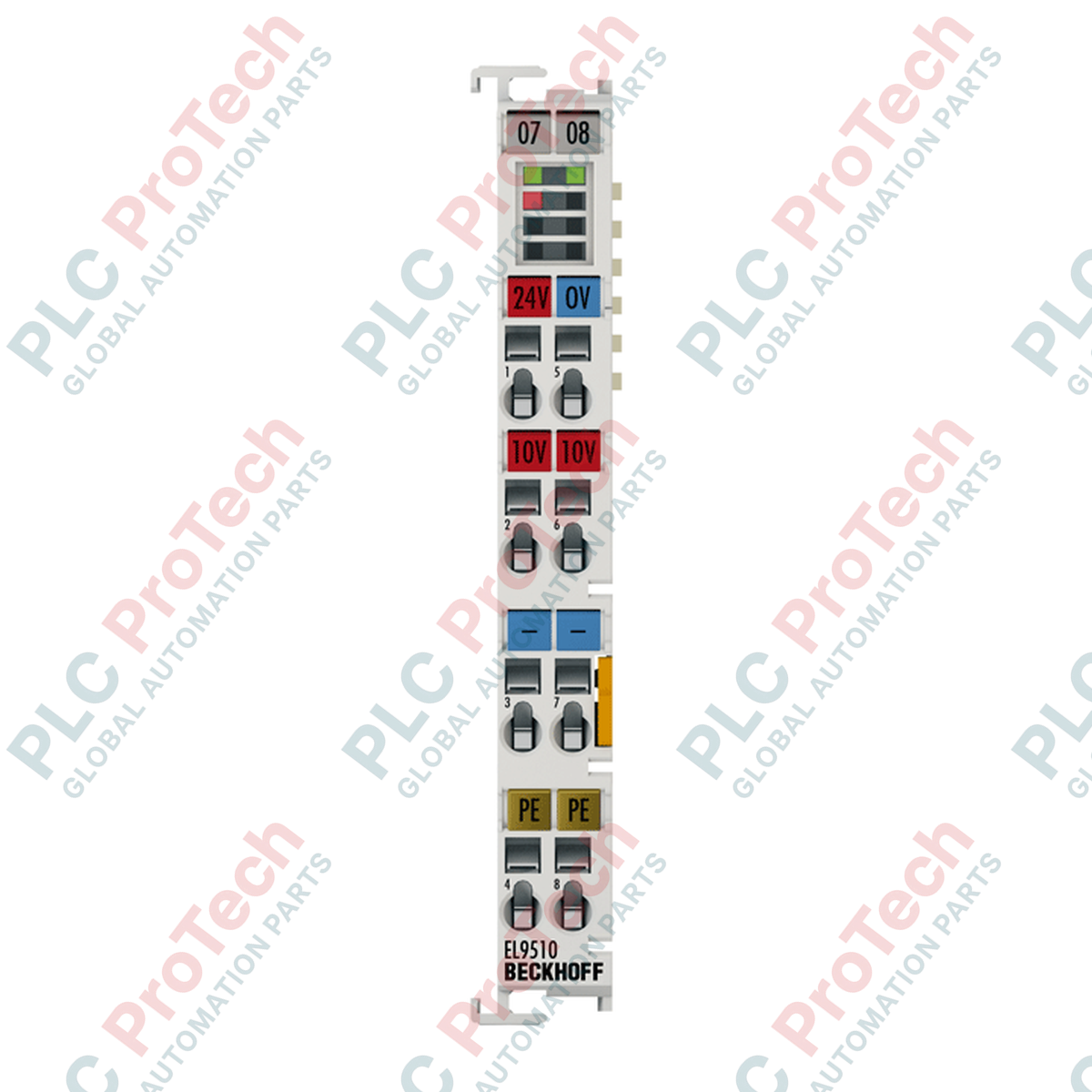

BECKHOFF EL9510 Terminale di alimentazione 10 V DC

Panoramica del prodotto

Il terminale di alimentazione EL9510 (EL9510) genera una tensione di uscita DC altamente stabilizzata di 10 V da un ingresso standard a 24 V DC. Operando direttamente nell'architettura del sistema EtherCAT Beckhoff, questo modulo compatto fornisce un'alimentazione pulita e a bassa ondulazione a sensori specializzati, potenziometri e trasduttori di misura.

Isolando la strumentazione di campo sensibile dai disturbi del bus industriale ad alta intensità, il terminale elimina la deriva del segnale e le fluttuazioni delle letture nelle reti di automazione. È ampiamente utilizzato nei test automobilistici di precisione, nella produzione tessile e nelle linee di lavorazione alimentare, dove funge da livello hardware essenziale che previene i guasti di misurazione e riduce i tempi di inattività del sistema.

Topologia del circuito e funzionalità diagnostiche

L'EL9510 integra un convertitore DC-DC interno intelligente con protezione completa contro i cortocircuiti e un profilo di ondulazione residua limitato a meno di 5 mV. L'hardware trasferisce direttamente i dati di monitoraggio diagnostico nell'immagine di processo del master EtherCAT, consentendo il rilevamento in tempo reale dello stato del terminale.

Il pannello frontale include un indicatore LED dedicato alla sovracorrente per una risoluzione immediata dei problemi a livello locale. Progettato con una larghezza standard di 12 mm, il suo alloggiamento in policarbonato presenta il classico sistema di collegamento a doppia scanalatura e chiave per un rapido assemblaggio affiancato a incastro su backplane elettrici standard.

Specifiche tecniche

Domande frequenti sul prodotto

In che modo gli ingegneri utilizzano i dati diagnostici dell'EL9510 nell'immagine di processo?

Il morsetto associa direttamente bit di stato dedicati ai dati di processo ciclici del controller. Se si verifica un sovraccarico dell'uscita o un cortocircuito, il bit di diagnostica passa da 0 a 1, consentendo alla routine del PLC di isolare il circuito di campo interessato o mettere automaticamente in pausa le fasi del processo in sicurezza.

L'EL9510 può alimentare direttamente potenziometri standard da 10 V?

Sì. L'uscita stabilizzata a 10 V CC (+/-1 %) è progettata specificamente per fungere da tensione di riferimento altamente precisa per potenziometri di posizione lineari o rotativi, garantendo un feedback preciso dello spostamento.

Che cosa distingue l'alloggiamento dei morsetti dell'EL9510 dalle varianti della serie ESxxxx?

L'EL9510 utilizza morsetti standard a gabbia per il cablaggio diretto, mentre il design alternativo della serie ESxxxx integra un livello di cablaggio completamente innestabile, che consente di rimuovere il blocco connettori senza scollegare i singoli fili.

Manuale di progettazione sul campo e sicurezza

• Procedura di terminazione dei conduttori: Aprire i morsetti a molla utilizzando un normale cacciavite tecnico a testa piatta. Spellare i fili rigidi (e) o flessibili (st) per 8-9 mm. I morsetti sono compatibili con conduttori rigidi/flessibili da AWG 28 a 14 oppure con conduttori dotati di capocorda isolato (f) da AWG 26 a 16. Assicurarsi che non rimangano trefoli sciolti all'esterno del morsetto.

• Guide meccaniche e contatti di alimentazione: Montare il modulo verticalmente su una guida DIN da 35 mm conforme alla norma EN 60715. Assicurarsi che i connettori laterali di interblocco si accoppino correttamente con i morsetti adiacenti, garantendo la conduzione continua del bus E e dei contatti di alimentazione. I contatti di alimentazione integrati sono dimensionati per una corrente massima passante di 10 A.

• Conformità per aree pericolose: Per l'installazione secondo le normative ATEX Zona 2 (II 3 G Ex nA IIC T4 Gc), l'intero gruppo di morsetti deve trovarsi all'interno di un quadro di controllo industriale conforme a IP54. È severamente vietato scollegare o sostituire qualsiasi morsetto di cablaggio mentre il sistema locale di distribuzione dell'alimentazione è sotto tensione.
