BECKHOFF EPP3632-0001 Interfaccia per il monitoraggio delle condizioni del Box EtherCAT P

Descrizione

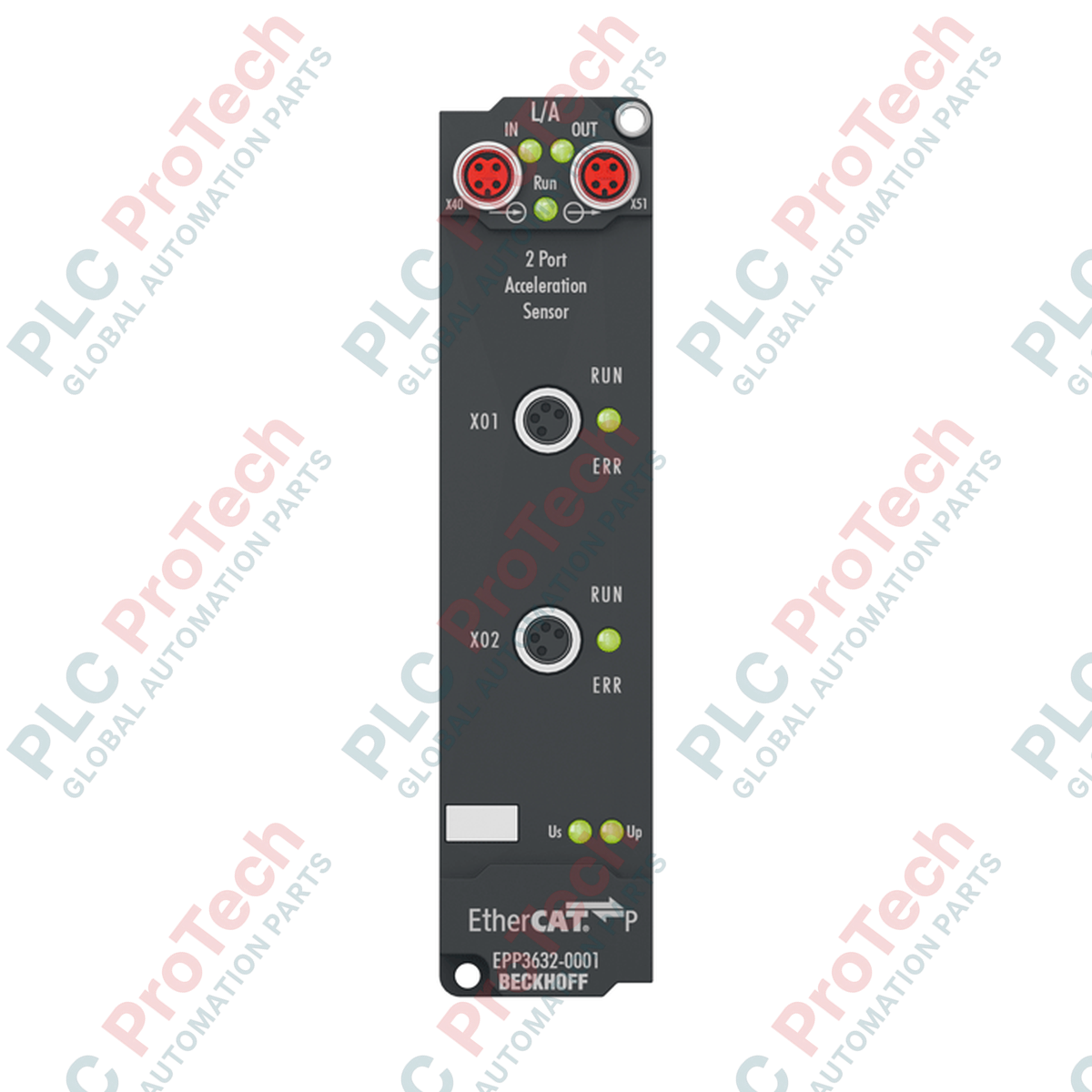

BECKHOFF EPP3632-0001 è un'interfaccia di ingresso analogico a 2 canali ad alta precisione, progettata per il monitoraggio delle condizioni e l'analisi delle vibrazioni. Realizzato nel formato compatto e robusto EtherCAT P Box, questo modulo consente l'acquisizione diretta e decentralizzata dei segnali provenienti da sensori IEPE (Integrated Electronics Piezo-Electric) a corrente costante, come accelerometri ad alta frequenza e microfoni.

Utilizzando la tecnologia EtherCAT P, BECKHOFF EPP3632-0001 combina la comunicazione ad alta velocità e la trasmissione dell'alimentazione (sia la tensione di controllo Us sia la tensione periferica Up) in un unico collegamento M8 standardizzato. Questo design decentralizzato elimina la necessità di lunghi cavi analogici per sensori sensibili ai disturbi, convertendo i segnali direttamente nel punto di misura e migliorando significativamente la qualità del segnale e la flessibilità dell'architettura del sistema.

Caratteristiche

• Ingresso analogico a due canali specificamente ottimizzato per sensori IEPE a corrente costante.
• Corrente di eccitazione del sensore configurabile individualmente (2 mA, 4 mA o 8 mA) per entrambi i canali.
• Conversione analogico-digitale ad alta risoluzione a 16 bit con una frequenza di campionamento rapida fino a 50 ksamples/s (tempo di conversione di 20 microsecondi).
• Filtro passa-basso analogico parametrizzabile del 5° ordine (fino a 25 kHz) e filtraggio passa-alto per un'analisi mirata delle vibrazioni.
• Supporto dei Distributed Clocks (DC) per la sincronizzazione a livello di microsecondi sulla rete industriale.
• Diagnostica integrata dello stato dei sensori tramite monitoraggio continuo della tensione di polarizzazione.
• Robusto alloggiamento industriale IP65, IP66 e IP67, adatto al montaggio diretto sulla macchina senza custodia.

Applicazioni

• Monitoraggio decentralizzato delle vibrazioni e dell'integrità strutturale delle apparecchiature rotanti.
• Diagnostica in tempo reale di cuscinetti e riduttori in ambienti di produzione difficili.
• Analisi delle emissioni acustiche e monitoraggio del rumore delle macchine.
• Installazione diretta sul macchinario per ridurre al minimo i tratti di cablaggio analogico.

Specifiche tecniche

Generale

Segnale e I/O

Caratteristiche elettriche e di comunicazione

Caratteristiche meccaniche e ambientali

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'intero segmento EtherCAT P sia disalimentato prima del montaggio o dell'esecuzione dei collegamenti.
2. Fissare il box a una superficie pulita e piana utilizzando viti M3 standard attraverso gli occhielli di fissaggio integrati.
3. Utilizzare esclusivamente cavi M8 schermati e codificati P per l'interfaccia del bus EtherCAT P, al fine di garantire una trasmissione dati e un'alimentazione affidabili.
4. Collegare i sensori IEPE utilizzando connettori M8 schermati a 4 pin con collegamento a vite, assicurandosi che le schermature siano terminate correttamente per ridurre al minimo il rumore elettromagnetico.
5. Verificare che tutte le porte M8 inutilizzate siano chiuse con appositi tappi protettivi per mantenere il grado di protezione ambientale IP67.

Linee guida per la configurazione

La configurazione del BECKHOFF EPP3632-0001 viene eseguita tramite il TwinCAT System Manager. Gli utenti devono configurare online, nelle impostazioni CoE (CANopen over EtherCAT), la corrente di eccitazione appropriata per l'alimentazione dei sensori (2 mA, 4 mA o 8 mA) e i parametri di filtraggio analogico, in modo da adeguarli alle specifiche elettriche dei sensori IEPE collegati.
