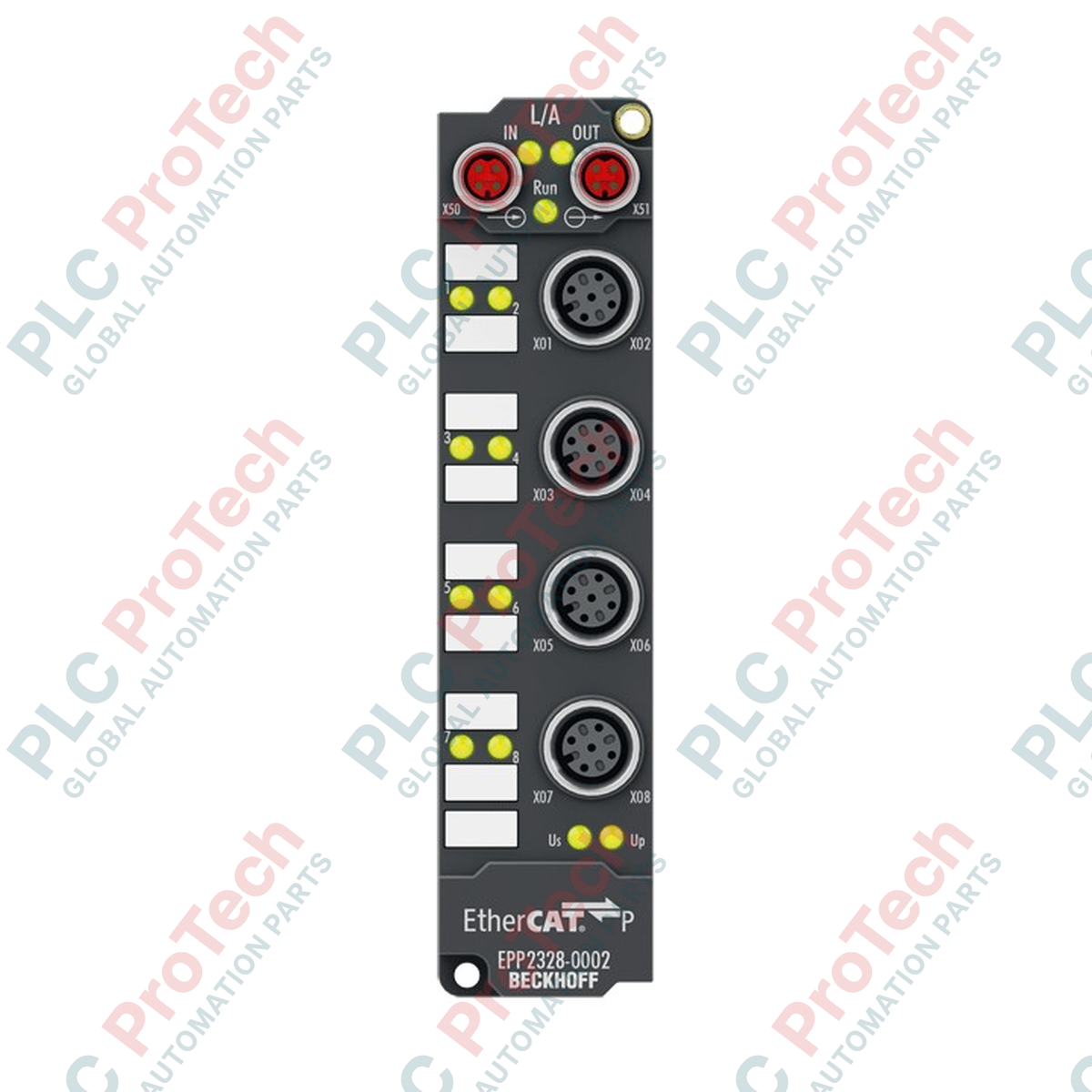

BECKHOFF EPP2328-0002 Modulo I/O Box EtherCAT P

Panoramica del prodotto

Il EPP2328-0002 (EPP23280002) funge da interfaccia ad alte prestazioni e ultracompatta all’interno dell’ecosistema Beckhoff EtherCAT P. Questo box I/O industriale combina quattro ingressi digitali e quattro uscite digitali in un unico alloggiamento con grado di protezione IP67, progettato per il montaggio diretto sulla macchina senza quadro elettrico. Grazie alla tecnologia EtherCAT P, integra comunicazione e alimentazione (Us e Up) in un unico cavo M8, riducendo drasticamente la complessità e il peso del cablaggio nei progetti di macchine modulari. Sia nelle linee di confezionamento ad alta velocità, sia nelle celle robotizzate o nell’assemblaggio automobilistico, l’EPP2328-0002 garantisce un’acquisizione deterministica dei dati e un controllo affidabile degli attuatori, con una robusta capacità di uscita di 2 A per canale, riducendo al minimo l’ingombro del sistema e massimizzando il tempo di attività nelle architetture di controllo distribuito.

Architettura funzionale e connettività

Il EPP2328-0002 è progettato per l’automazione decentralizzata, dove lo spazio è limitato e la resistenza ambientale è indispensabile.

• Integrazione EtherCAT P: Il modulo è dotato di connettori M8 con codifica P che favoriscono il concetto "One Cable Automation". Trasmette in modo efficiente l’alimentazione logica e periferica ai moduli successivi, semplificando la topologia a collegamento in cascata.

• Capacità di pilotaggio ad alta corrente: A differenza dei moduli compatti standard, ciascuna delle quattro uscite può pilotare fino a 2 A (con una corrente totale di 3 A). Ciò lo rende ideale per l’attivazione di elettrovalvole per impieghi gravosi, motori CC o lampade di segnalazione ad alta intensità.

• Interfaccia sensore/attuatore: Utilizzando connessioni M12 con codifica A, il modulo supporta il cablaggio industriale standard. Gli ingressi sono conformi alle specifiche EN 61131-2 Tipo 3, garantendo la compatibilità con un’ampia gamma di sensori elettronici e interruttori meccanici, con una maggiore immunità ai disturbi.

Specifiche tecniche

FAQ tecniche critiche

• In che modo l'EPP2328-0002 gestisce gli eventi di cortocircuito sulle uscite?

  Ogni canale di uscita è protetto individualmente contro i cortocircuiti. In caso di guasto, il canale limita la corrente e comunica lo stato dell'errore al master EtherCAT (ad esempio TwinCAT), consentendo una diagnostica localizzata senza arrestare l'intero modulo.

• Qual è l'importanza dei connettori M8 con codifica P su questo modulo?

  La codifica P è una protezione meccanica che impedisce il collegamento accidentale di cavi EtherCAT standard (codificati A) alle porte EtherCAT P. In questo modo le linee di alimentazione combinate a 24 VDC per l'elettronica e la potenza vengono instradate correttamente, prevenendo danni all'hardware.

• È possibile utilizzare questo modulo in ambienti soggetti a lavaggio?

  Sì. Grazie al grado di protezione IP67 e all'alloggiamento in zinco pressofuso/plastica, il modulo è resistente all'umidità e alla polvere. Tuttavia, assicurarsi che tutte le porte M12 e M8 inutilizzate siano sigillate con tappi protettivi Beckhoff ufficiali per mantenere l'integrità della tenuta.

Guida alla progettazione e all'installazione

• Gestione della caduta di tensione EtherCAT P: Quando si collegano in cascata più moduli EPP2328-0002, calcolare il consumo di corrente totale per entrambe le tensioni Us (sistema) e Up (carico). I carichi ad alta corrente (2 A per canale) possono causare cadute di tensione significative lungo i cavi M8. Utilizzare lo strumento "EtherCAT P Topology" di TwinCAT per simulare i requisiti di alimentazione.

• Schermatura e messa a terra: Sebbene le prese M8 siano schermate, assicurarsi che la superficie di montaggio del modulo sia collegata alla terra funzionale. Ciò fornisce un percorso a bassa impedenza per le interferenze elettromagnetiche (EMI), fondamentale durante la commutazione di carichi induttivi come bobine di relè di grandi dimensioni o motori.

• Considerazioni termiche: Quando si utilizza il modulo alla corrente di uscita totale massima di 3 A in ambienti ad alta temperatura (superiore a 50 °C), assicurarsi che vi sia un flusso d'aria sufficiente. Evitare di montare il modulo alla luce diretta del sole o vicino a fonti di calore intenso per prevenire la riduzione delle prestazioni termiche.

Vantaggi operativi

Il modello  EPP2328-0002 eccelle in condizioni industriali estreme, nelle quali i rack PLC tradizionali con grado di protezione IP20 non sono sufficienti. La sua resistenza alle vibrazioni (conforme alla norma EN 60068-2-6) lo rende adatto all'installazione direttamente su parti mobili della macchina, come bracci robotici o alimentatori vibranti. La compatibilità con le versioni precedenti all'interno dell'ecosistema Beckhoff garantisce che, mentre il sistema di controllo si evolve dal normale EtherCAT a EtherCAT P, gli I/O a livello di campo rimangano coerenti e facili da integrare, riducendo il costo totale di possesso (TCO) a lungo termine.
