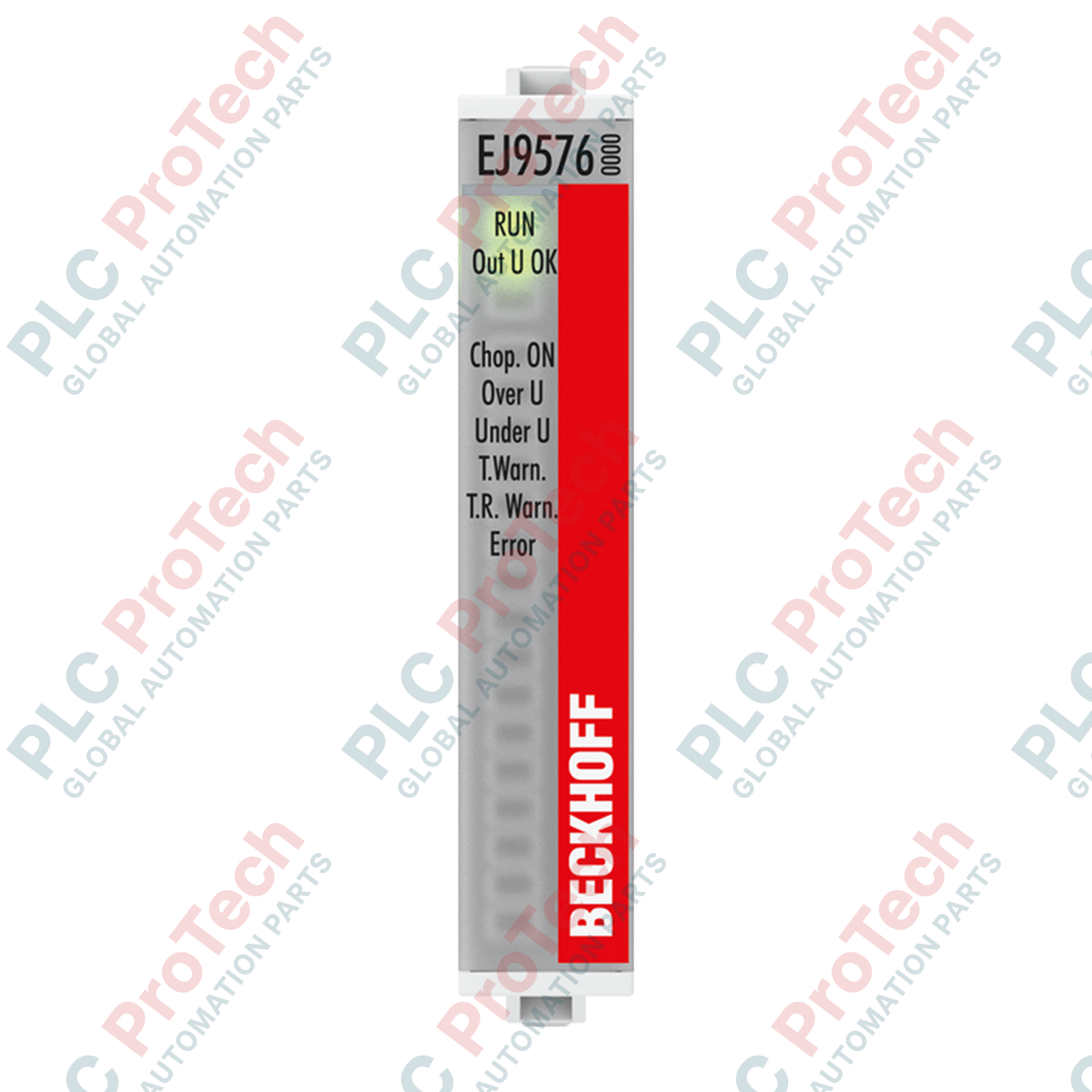

BECKHOFF EJ9576 Modulo plug-in EtherCAT chopper di frenatura

Panoramica del prodotto

EJ9576 (EJ9576) è un modulo chopper di frenatura ad alta efficienza progettato per il sistema I/O plug-in della serie EJ di Beckhoff. Progettato per applicazioni compatte di controllo del movimento, protegge il bus CC e le unità di alimentazione dalle sovratensioni causate dall'energia di frenatura rigenerativa dei motori. Quando un motore decelera, agisce da generatore, reimmettendo energia nel sistema; EJ9576 monitora la tensione del bus e, al raggiungimento di una soglia parametrizzabile, devia l'energia in eccesso verso una resistenza di frenatura esterna. Questo modulo è essenziale per proteggere i componenti elettronici sensibili e garantire la stabilità del sistema in robotica ad alta dinamica, AGV e macchine pick-and-place che utilizzano tensioni nominali fino a 72 VCC.

Configurazione tecnica (approfondimento)

EJ9576 si basa su un'architettura di controllo a 2 punti ad alta velocità, progettata per gestire rapidi picchi di energia:

• Logica a soglia regolabile: tramite i parametri CAN over EtherCAT (CoE), gli ingegneri possono regolare con precisione la soglia di tensione del chopper. Ciò consente al modulo di adattarsi a diversi profili di alimentazione e ai sistemi con batterie tampone, evitando attivazioni premature o pericolosi picchi di sovratensione.

• Design del modulo plug-in: parte del sistema EJ, questo modulo utilizza una morsettiera a 2 x 20 pin per il collegamento a una scheda di distribuzione dei segnali. I relativi pin di codifica meccanica garantiscono un assemblaggio privo di errori, rendendolo ideale per la produzione in serie su larga scala, dove è richiesta una sostituzione rapida e senza utensili.

• Diagnostica integrata: il modulo fornisce feedback in tempo reale tramite l'E-bus, inclusi la temperatura interna della scheda e lo stato di sovratensione/sottotensione. Questo monitoraggio proattivo consente al master TwinCAT di regolare i profili di movimento se la resistenza di frenatura raggiunge i limiti termici.

Specifiche tecniche

Domande frequenti tecniche

• Quale tipo di resistenza di frenatura è consigliato per EJ9576?

  Beckhoff consiglia una resistenza da 10 Ohm con una potenza nominale tipica di 100 W. Tuttavia, la potenza esatta dipende interamente dal ciclo di lavoro delle manovre di frenatura e dall'inerzia totale del sistema meccanico.

• È possibile utilizzare più moduli EJ9576 in parallelo?

  Sebbene EJ9576 gestisca segmenti di bus locali, il funzionamento in parallelo richiede un'attenta sincronizzazione delle soglie del chopper tramite i dati CoE, per garantire una distribuzione equilibrata del carico tra più resistenze.

• In che modo il controllo a 2 punti influisce sulla resistenza di frenatura?

  Il modulo utilizza una frequenza di clock elevata (max. 100 us) per attivare e disattivare la resistenza. Questa commutazione dipendente dal carico garantisce che la tensione del bus CC rimanga entro un intervallo di controllo di 1 V, fornendo un profilo di tensione uniforme e stabile anche durante decelerazioni aggressive.

Guida alla progettazione e all'installazione

• Selezione della resistenza e sicurezza: utilizzare sempre una resistenza di frenatura con un'adeguata protezione termica. Poiché EJ9576 commuta ad alte frequenze, la resistenza può diventare estremamente calda. Assicurarsi che la scheda di distribuzione dei segnali sia progettata con una larghezza delle piste sufficiente a gestire la corrente di ripple di picco di 10 A.

• Layout della scheda di distribuzione dei segnali: nella progettazione del PCB per il modulo EJ, assicurarsi che la morsettiera a 2 x 20 pin sia perfettamente allineata con i fori di codifica meccanica. L'aletta di bloccaggio deve inserirsi saldamente nell'apertura della scheda elettronica per prevenire disconnessioni durante il funzionamento soggetto a vibrazioni elevate (conforme a EN 60068-2-6).

• Parametrizzazione della soglia: utilizzare TwinCAT per impostare la soglia "Tensione chopper" almeno 2-3 V al di sopra della tensione nominale di alimentazione, per impedire l'attivazione del chopper durante il normale funzionamento o in presenza di lievi fluttuazioni dell'alimentazione.

Vantaggi per la progettazione

EJ9576 offre un vantaggio significativo ai costruttori di macchine che desiderano ridurre l'ingombro dei propri armadi di controllo. Integrando la funzionalità del chopper di frenatura in un formato I/O plug-in, elimina la necessità di ingombranti unità chopper autonome. La sua resistenza interna estremamente bassa (< 5 mOhm) riduce al minimo la dissipazione del calore all'interno del modulo stesso, trasferendo il carico termico alla resistenza esterna, dove può essere gestito in modo più efficace. Questa modularità, combinata con il livello "Performance" della diagnostica EtherCAT, lo rende una scelta superiore per l'automazione industriale ad alta affidabilità.
