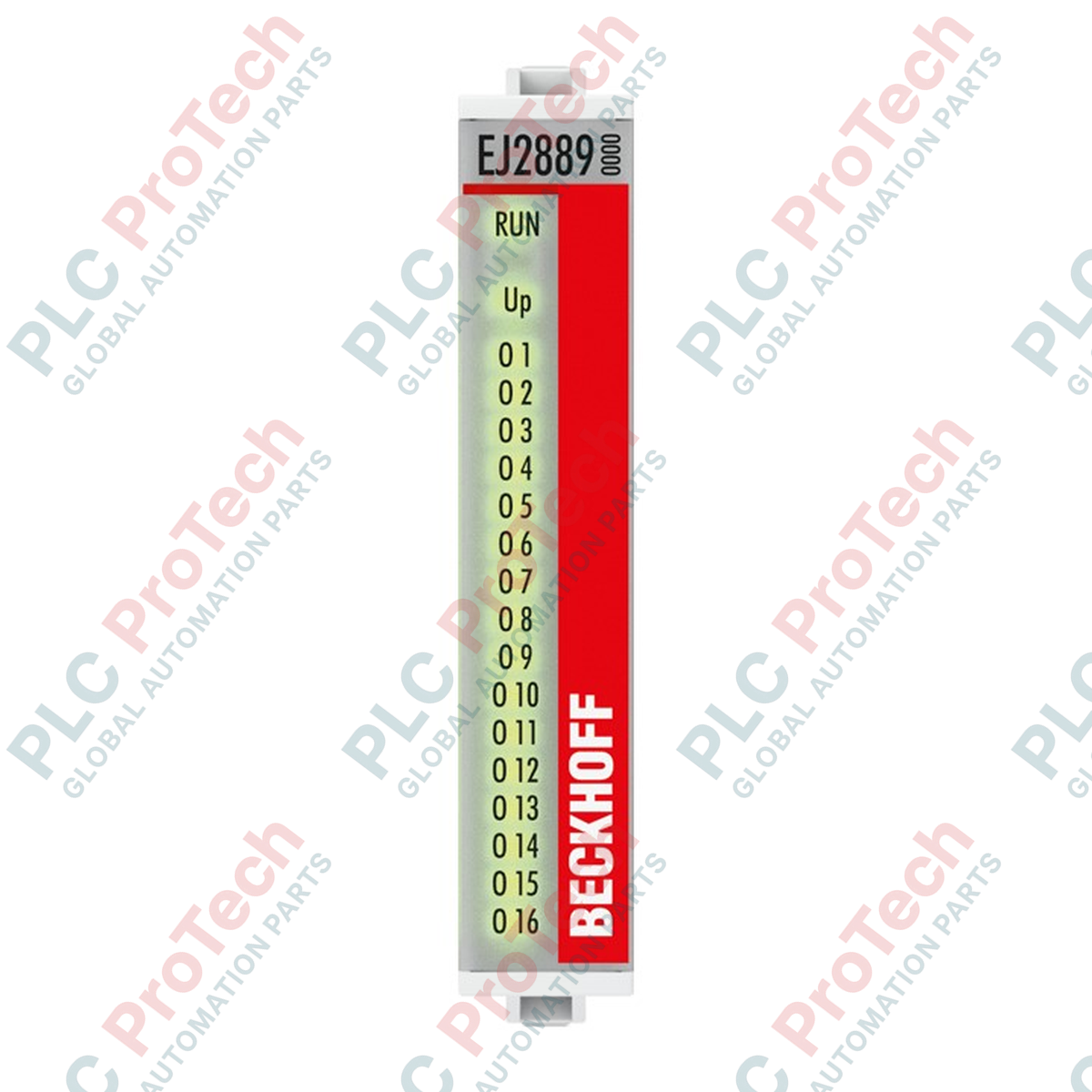

BECKHOFF EJ2889 Modulo plug-in EtherCAT di uscita digitale a 16 canali

Panoramica del prodotto

L' EJ2889 (EJ2889)  è un modulo plug-in EtherCAT ad alta densità, progettato per ambienti di automazione industriale su larga scala che richiedono precise capacità di commutazione a massa. In quanto parte della serie EJ di Beckhoff, questo modulo di uscita digitale a 16 canali è progettato per colmare il divario tra il controllo IPC ad alte prestazioni e la distribuzione modulare dei segnali. Utilizzando il protocollo EtherCAT, garantisce una sincronizzazione a livello di microsecondi, risultando indispensabile per linee di confezionamento ad alta velocità, nella produzione di semiconduttori e in celle di assemblaggio complesse. Il suo fattore di forma compatto riduce significativamente l'ingombro nell'armadio, mentre il design protetto contro i cortocircuiti garantisce la massima disponibilità del sistema nelle reti di distribuzione a 24 V CC.

Architettura hardware e logica funzionale

L' EJ2889  si distingue per la sua esclusiva logica di  commutazione a massa (0 V CC) , essenziale per specifici carichi elettronici e tipi di sensori che richiedono la commutazione di un percorso di ritorno comune. A differenza delle uscite standard a sourcing, l'EJ2889 commuta il potenziale negativo, offrendo una soluzione affidabile per diversi tipi di carico, inclusi carichi ohmici, induttivi e lampade.

Il modulo è integrato nel segmento di comunicazione E-bus e assorbe tipicamente  130 mA  per la logica interna, mantenendo al contempo un  isolamento elettrico di 500 V  tra il potenziale di campo e l'E-bus. Questo isolamento galvanico protegge i componenti PLC a monte sensibili dalle interferenze elettriche provenienti dal lato campo. Con tempi di commutazione fino a  50 microsecondi (TON), è ottimizzato per applicazioni di attivazione ad alta frequenza in cui i sistemi tradizionali basati su relè non sarebbero efficaci a causa della latenza e dell'usura meccanica.

Specifiche tecniche

FAQ tecniche

In che modo la commutazione a massa dell'EJ2889 differisce dalle uscite digitali standard?

Le uscite standard (a commutazione sul positivo) commutano la linea a +24 VDC verso il carico. L' EJ2889 commuta la linea a 0 VDC (massa). Questo è fondamentale per il controllo di specifici circuiti elettronici o hardware legacy che utilizzano un rail positivo costante e richiedono una massa commutata per completare il circuito.

L'EJ2889 è compatibile con carichi induttivi come i solenoidi?

Sì. Il modulo è progettato per carichi induttivi con una capacità integrata di dissipazione dell'energia di interruzione pari a  < 100 mJ per canale. Tuttavia, per la commutazione induttiva ad alta frequenza, assicurarsi che l'energia di ritorno non superi questo limite, per evitare sollecitazioni termiche.

Cosa succede durante un cortocircuito dell'uscita?

Il  EJ2889 è dotato di protezione integrata contro i cortocircuiti. Se viene rilevato un guasto, la corrente viene limitata (in genere < 7 A) per evitare danni alle piste interne e al carico collegato, con ripristino automatico una volta eliminata la condizione di guasto.

Linee guida per l'installazione e il cablaggio

• Integrità del segnale: Per ridurre al minimo le interferenze elettromagnetiche (EMI), assicurarsi che l'alimentazione di campo a 24 VDC sia adeguatamente disaccoppiata e che i cavi dei segnali siano instradati lontano dai cavi dei motori in corrente alternata ad alta tensione.

• Gestione termica: Quando tutti i 16 canali funzionano simultaneamente al carico massimo di  0.5 A , assicurarsi che all'interno dell'involucro vi sia un flusso d'aria sufficiente. Il modulo è progettato per funzionare da  -25 a +60 deg C, ma mantenere una temperatura interna stabile del quadro di 40 deg C prolungherà significativamente la durata dei componenti.

• Assegnazione dei pin: Verificare attentamente la mappatura dei segnali sulla scheda di distribuzione dei segnali (livello plug-in). Il cablaggio errato di un carico a commutazione sul positivo verso questo modulo con commutazione a massa provocherà uno stato "normalmente attivo" o un potenziale guasto del circuito.

Durabilità e prestazioni industriali

Il  EJ2889 è progettato per resistere alle sollecitazioni del moderno ambiente industriale. È conforme alla norma  EN 60068-2-6 per la resistenza alle vibrazioni e alla norma  EN 60068-2-27 per la resistenza agli urti, risultando adatto al montaggio diretto su parti mobili delle macchine o in ambienti soggetti a forti vibrazioni, come frantoi minerari o alimentatori vibranti. Il grado di protezione IP20 richiede l'installazione in un quadro di controllo protetto, dove sfrutta il backplane EtherCAT per lo scambio ciclico dei dati e la segnalazione diagnostica senza interruzioni.
