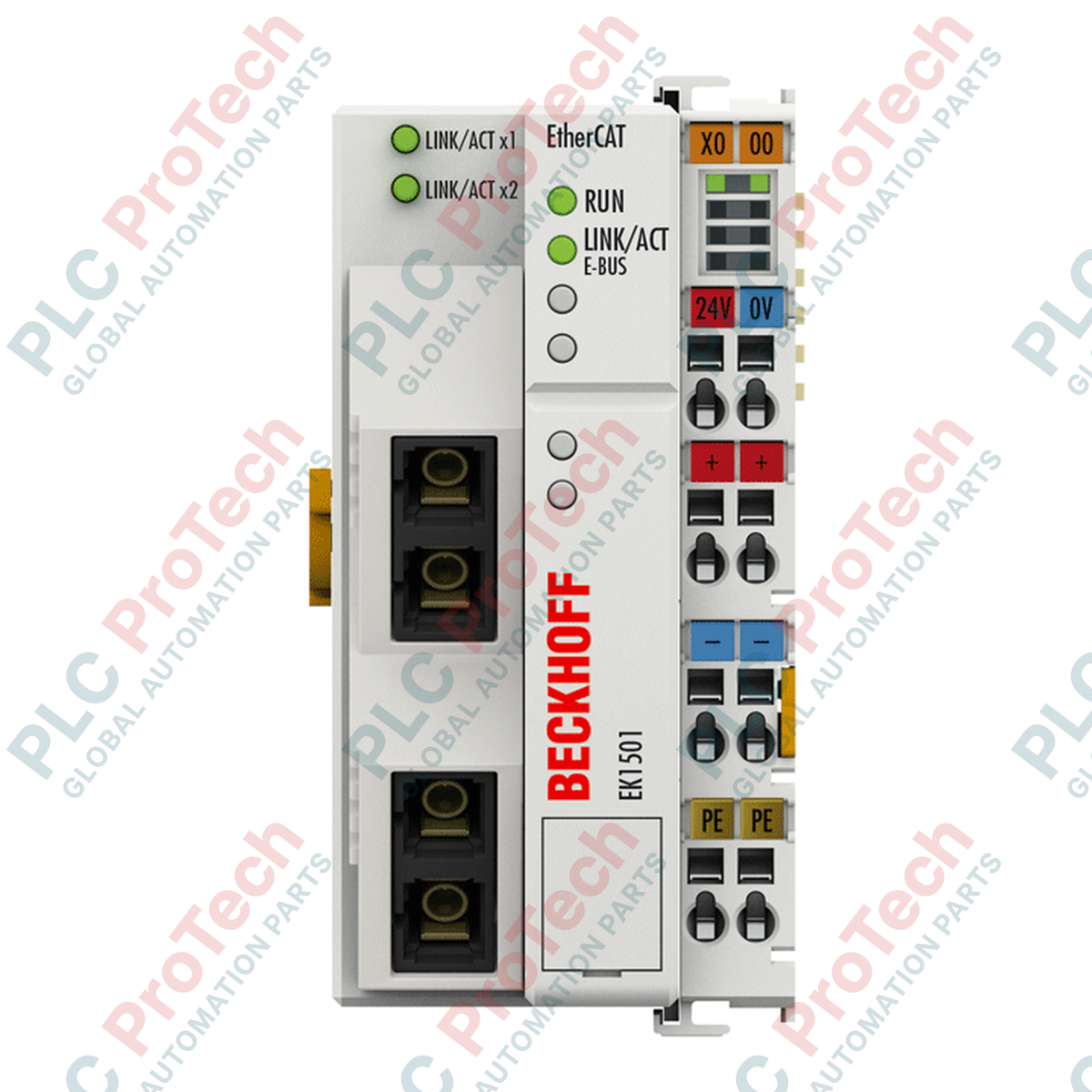

BECKHOFF EK1501 Accoppiatore EtherCAT con selettore ID e fibra ottica multimodale

Panoramica del prodotto

 EK1501 (EK1501) è un accoppiatore EtherCAT ad alte prestazioni progettato per collegare reti in fibra ottica 100BASE-FX ai terminali EtherCAT standard (ELxxxx). Progettato per topologie industriali su larga scala, come parchi eolici, grandi centri logistici e stabilimenti produttivi con elevati livelli di EMI, questo modulo utilizza fibra di vetro multimodale (50/125 micrometri) per estendere la distanza tra le stazioni fino a 2000 m.  EK1501 dispone di un selettore ID integrato, che consente di configurare fino a 4096 identificativi univoci, caratteristica essenziale per la progettazione di macchine modulari in cui la topologia di rete può cambiare dinamicamente. Grazie alla tecnologia in fibra ottica, offre una completa immunità alle interferenze elettromagnetiche ed elimina le differenze di potenziale tra segmenti distanti, garantendo un'architettura di controllo robusta e stabile.

Configurazione tecnica

 EK1501 funge da stazione principale per un blocco di terminali EtherCAT, convertendo i segnali ottici 100BASE-FX nella rappresentazione del segnale E-bus interno. Dispone di due interfacce SC Duplex, che consentono topologie lineari o ad albero flessibili. L'hardware è dotato di tre selettori rotativi decimali, che permettono di assegnare direttamente sul dispositivo un ID permanente del gruppo "Hot Connect". Con un'alimentazione di corrente E-bus di 2000 mA, l'accoppiatore può alimentare un numero significativo di moduli I/O collegati a valle senza richiedere terminali di alimentazione aggiuntivi. Il ritardo interno di 1 microsecondo garantisce il mantenimento delle prestazioni deterministiche ad alta velocità del protocollo EtherCAT anche su collegamenti in fibra a lunga distanza.

Specifiche tecniche

Domande frequenti tecniche

Come viene utilizzato il selettore ID in un ambiente TwinCAT?

I selettori rotativi di  EK1501 consentono all'utente di impostare un valore identificativo univoco (0-4095). Quando la funzione "Check Identification" è abilitata in TwinCAT, il master verifica questo ID prima di avviare la comunicazione, assicurando che il modulo fisico corretto si trovi nella posizione logica corretta nelle applicazioni con macchine modulari.

Qual è il vantaggio dei collegamenti in fibra SC Duplex rispetto al connettore RJ45 standard?

I collegamenti in fibra ottica forniscono un completo isolamento galvanico e sono immuni ai disturbi elettrici (EMI/RFI). Ciò rende  EK1501 ideale per ambienti con apparecchiature di saldatura pesanti, grandi azionamenti a frequenza variabile o in cui i cavi devono passare tra edifici diversi con potenziali di terra differenti.

È possibile combinare segmenti in rame e in fibra ottica nella stessa rete?

Sì. È possibile utilizzare un EK1100 (rame) sul controller principale e passare a  EK1501 (fibra) per un collegamento a lunga distanza, o viceversa, a condizione che i convertitori o gli accoppiatori dei mezzi siano conformi allo standard 100BASE-FX.

Guida alla progettazione e all'installazione

• Gestione della fibra ottica: assicurarsi che i connettori SC Duplex siano mantenuti puliti. Utilizzare salviette prive di lanugine e un fluido detergente ottico specifico prima dell'inserimento. Anche la polvere microscopica sulla superficie della fibra può causare una significativa attenuazione del segnale o il guasto del collegamento sulle lunghe distanze.

• Raggio di curvatura: durante l'installazione della fibra multimodale nelle canaline portacavi o nei condotti, attenersi scrupolosamente al raggio di curvatura minimo indicato dal produttore. Una curvatura eccessiva può causare "micro-pieghe" nel nucleo di vetro, provocando una perdita permanente del segnale e segnalazioni intermittenti di "CRC Error" nel master EtherCAT.

• Distribuzione dell'alimentazione: EK1501 fornisce fino a 2000 mA all'E-bus. Se i terminali ELxxxx collegati superano questo assorbimento totale di corrente (somma delle correnti E-bus), è necessario inserire un terminale di alimentazione EL9400 o EL9410 nella configurazione per ripristinare l'alimentazione dell'E-bus.

• Gestione termica: quando si esegue il montaggio su una guida DIN da 35 mm, assicurarsi che l'orientamento sia verticale per ottimizzare il flusso d'aria attraverso le feritoie di ventilazione. Se installato in un ambiente ATEX Zona 2, assicurarsi che l'involucro soddisfi il grado di protezione IP54 richiesto secondo la norma EN 60079-15.
