BECKHOFF CX1030-N060 Modulo di interfaccia di sistema Ethernet

Panoramica del prodotto

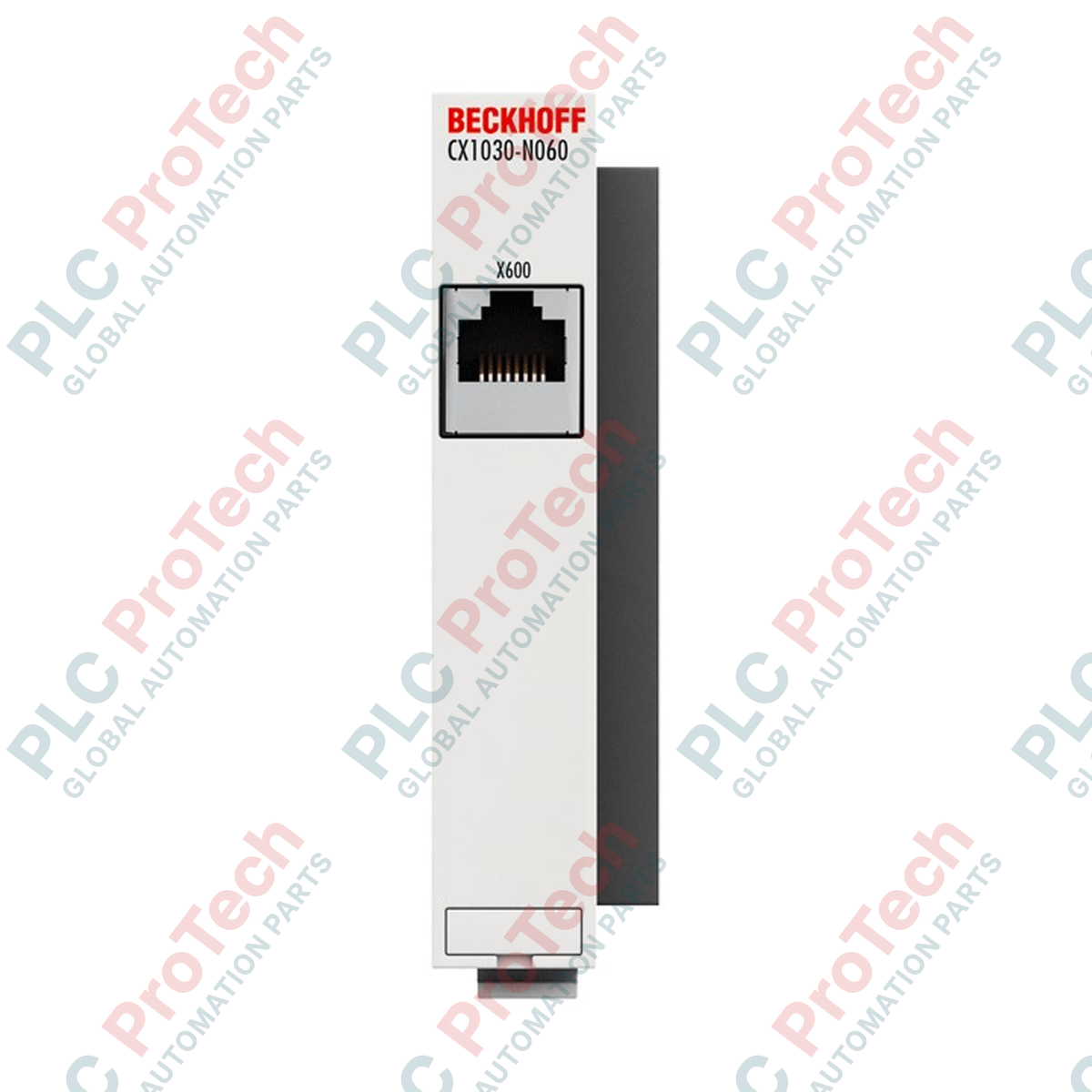

Il CX1030-N060 (CX1030N060) è un modulo di espansione dell'interfaccia di sistema ad alta velocità progettato per la serie di PC embedded Beckhoff CX1030. Questo modulo fornisce una porta Ethernet 10/100 Mbit/s aggiuntiva e indipendente tramite una connessione RJ45 standard, consentendo la separazione fisica della rete o una connettività ampliata per la comunicazione a livello di campo. Con una larghezza di soli 19 mm, il CX1030-N060 si collega direttamente al modulo CPU tramite il bus di sistema interno e riceve alimentazione tramite le unità di alimentazione della serie CX1100-xxxx. È un componente fondamentale per le applicazioni industriali che richiedono uplink dedicati verso i sistemi MES/ERP o canali separati per la comunicazione macchina-macchina (M2M), senza sovraccaricare l'interfaccia di rete primaria della CPU.

Configurazione tecnica (analisi approfondita)

Il CX1030-N060 è progettato per ampliare le funzionalità di rete della serie CX1030 mantenendo l'ingombro modulare del sistema.

• Isolamento della rete: Aggiungendo il CX1030-N060, gli ingegneri possono implementare una strategia di rete dual-homed, utilizzando una porta per il controllo EtherCAT locale e la porta N060 per l'accesso alla rete esterna dello stabilimento, isolando efficacemente il traffico di controllo in tempo reale dal traffico IT generale.

• Integrazione del sistema: Il modulo utilizza il bus di sistema interno ad alta velocità per lo scambio dei dati. È importante notare che questo modulo  non è combinabile con l'unità di alimentazione CX1100-0004 a causa della disposizione dei pin del bus interno e dell'allocazione delle risorse.

• Integrità del segnale: Supportando il cablaggio di categoria 5 (Cat. 5), l'interfaccia è ottimizzata per la comunicazione su distanze brevi o medie all'interno dell'armadio di controllo o tra apparecchiature adiacenti, con una lunghezza massima certificata del cavo di 20 metri.

Specifiche tecniche

Domande frequenti tecniche

• Il CX1030-N060 può essere utilizzato per eseguire EtherCAT?

  Sebbene l'hardware supporti Ethernet a 100 Mbit/s, questo modulo è destinato principalmente alla comunicazione TCP/IP standard (Ethernet). Per il controllo del movimento EtherCAT ad alte prestazioni, si consiglia di utilizzare le porte Ethernet primarie situate sulla CPU CX o i terminali master EtherCAT dedicati.

• Perché questo modulo è incompatibile con l'alimentatore CX1100-0004?

  Il CX1100-0004 è un modulo di alimentazione specializzato che include un display integrato a 4 righe e pulsanti propri. La comunicazione sul bus interno richiesta dall'interfaccia N060 è incompatibile con la mappatura delle risorse della variante -0004. Assicurarsi di utilizzare un CX1100-0001, -0002 o -0003 compatibile.

• Qual è la lunghezza massima del cavo supportata?

  La specifica ufficiale limita la lunghezza del cavo a 20 metri utilizzando cavi Cat. 5. Questa limitazione garantisce la massima compatibilità elettromagnetica e la stabilità della temporizzazione del segnale nell'ambiente del bus di sistema CX1030.

Guida tecnica e all'installazione

• Sequenza dei moduli: Durante l'assemblaggio del sistema CX, il CX1030-N060 deve essere montato sul lato sinistro del modulo di alimentazione CX1100. Assicurarsi che i connettori del bus PC-104 siano puliti e allineati prima di unire i moduli, per evitare danni ai pin.

• Instradamento dei cavi: Per mantenere la conformità EMC (EN 61000-6-2), instradare il cavo Ethernet RJ45 lontano dalle linee di alimentazione ad alta tensione e dai cavi di uscita dei VFD. Utilizzare connettori RJ45 schermati per garantire che la schermatura del cavo sia collegata al piano di massa del modulo.

• Verifica dell'ambiente: Il modulo è progettato per temperature da 0 a +55 deg C. Negli armadi ad alta densità, assicurarsi che le fessure di ventilazione verticali dell'assemblaggio CX non siano ostruite. Un calore eccessivo può compromettere le prestazioni della trasmissione a 10/100 Mbit/s.

Vantaggi ingegneristici

Il CX1030-N060 offre un modo conveniente ed efficiente in termini di spazio per aggiungere ridondanza o segmentazione di rete a un sistema di controllo Beckhoff. La larghezza di 19 mm consente di aggiungerlo ai layout esistenti su guida DIN con modifiche minime all'ingombro. Poiché riceve alimentazione direttamente dal bus di sistema, elimina la necessità di un cablaggio aggiuntivo dei morsetti a 24 VDC, semplificando la progettazione elettrica complessiva e riducendo i potenziali punti di guasto negli ambienti soggetti a forti vibrazioni.
