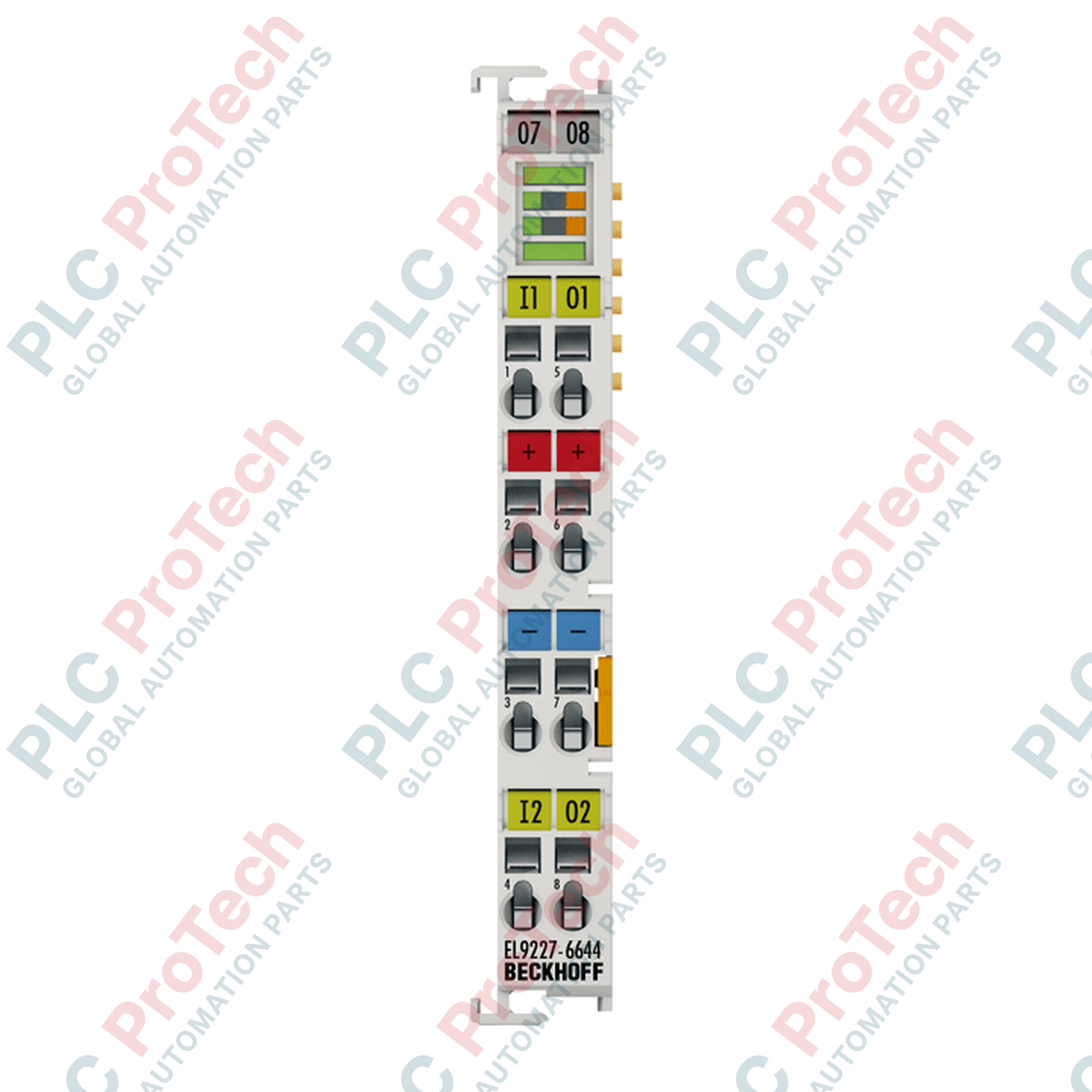

BECKHOFF EL9227-6644 Terminale di protezione elettronica da sovracorrente

Panoramica del prodotto

Il EL9227-6644 (EL9227-6644) è un terminale elettronico avanzato a 2 canali per la protezione da sovracorrente, progettato per reti di distribuzione dell'alimentazione a 24 V CC. Grazie a una portata ottimizzata di 4 A per canale, questo modulo I/O EtherCAT ad alte prestazioni offre caratteristiche di intervento rapide e precise che gli interruttori automatici meccanici non possono eguagliare.

Analizzando continuamente le correnti di carico in uscita e le tensioni del bus, il modulo isola i guasti elettrici localizzati prima che si propaghino nel circuito di controllo. È ampiamente utilizzato in magazzini automatizzati ad alta densità, linee di assemblaggio automobilistico e impianti a processo continuo, proteggendo processori PLC sensibili, strumenti di campo e sensori e riducendo al minimo i tempi di inattività non programmati degli impianti.

Protezione dei circuiti e diagnostica intelligente

L'EL9227-6644 offre funzionalità estese che consentono la parametrizzazione dettagliata delle curve dei fusibili elettronici direttamente tramite la rete EtherCAT. Integra un meccanismo regolabile di preallarme per le condizioni di carico dell'uscita, con un intervallo dal 50% al 100%, e una soglia regolabile di preallarme per bassa tensione, da 17 a 24 V CC, per segnalare il degrado del sistema prima che si verifichi uno spegnimento completo.

La sicurezza hardware è rafforzata da elementi fail-safe integrati a livello hardware, con fusibili ritardati da 6 A per canale, protezione contro l'inversione di polarità e circuiti di spegnimento per sovratensione che si attivano quando la tensione raggiunge o supera 32 V CC. Un'interfaccia con pulsante LED integrata sul pannello frontale consente la visualizzazione locale dello stato e il ripristino manuale dei canali, mentre il canale 1 può inoltre instradare la corrente attraverso la guida fisica dei contatti di alimentazione.

Specifiche tecniche

Domande frequenti sul prodotto

Qual è lo scopo del mantenimento termico di 10 secondi dopo la disattivazione di un'uscita?

Il tempo di mantenimento minimo di 10 secondi garantisce che i componenti elettronici di commutazione interni si siano raffreddati a sufficienza dopo un importante evento di sovracorrente o cortocircuito. Questo blocco di protezione termica impedisce reset manuali o automatici rapidi e ripetuti che potrebbero causare un guasto termico catastrofico al modulo o ai cavi di campo collegati.

Quale risultato si ottiene con la funzione di "spegnimento a ritroso a 3 stadi"?

Lo spegnimento a ritroso è una funzione diagnostica intelligente che valuta la gravità e la posizione di un guasto. A seconda di come vengono parametrizzati i 3 stadi tramite TwinCAT, il modulo può dare priorità all'isolamento del solo canale locale, alla disattivazione dell'alimentazione a monte oppure all'esecuzione di un intervento ritardato per consentire ai sottocircuiti adiacenti di eliminare le correnti transitorie di spunto.

È possibile ripristinare da remoto l'EL9227-6644 dopo l'intervento per cortocircuito?

Sì. Sebbene i tecnici possano premere manualmente il pulsante LED integrato sul pannello anteriore per eliminare localmente una condizione di guasto, il terminale mappa direttamente le parole complete di comando e di stato nell'immagine di processo del master EtherCAT, consentendo reset completi tramite software dal programma PLC centrale.

Manuale di ingegneria e sicurezza

• Procedura di terminazione dei conduttori: Aprire i morsetti interni a gabbia elastica utilizzando un normale cacciavite tecnico a testa piatta. Spellare tutti i cavi per una lunghezza compresa tra 8 e 9 mm. Il terminale è compatibile con cavi rigidi (e) o flessibili (st) da AWG 28 a 14 e con conduttori con capocorda isolato (f) da AWG 26 a 16. Assicurarsi che nessun filo allentato crei ponti tra punti terminale adiacenti.

• Bilanciamento della corrente del bus di alimentazione: Si noti che il limite della corrente d'ingresso totale del terminale è fissato a un massimo di 10 A. Nella progettazione dei layout del quadro, assicurarsi che il carico continuo cumulativo dei due canali di uscita monitorati, oltre a qualsiasi alimentazione a valle tramite i contatti di alimentazione condivisi, non superi questo limite di 10 A nelle condizioni operative di picco.

• Meccanica di montaggio su guida DIN: Inserire il modulo verticalmente a scatto su una guida DIN standard da 35 mm conforme alla norma EN 60715. Assicurarsi che la doppia scanalatura di interblocco e i collegamenti a chiave si innestino perfettamente nei terminali adiacenti. Questa configurazione di blocco è obbligatoria per garantire la continuità stabile del backplane E-bus e la rigidità strutturale in presenza di forti urti o vibrazioni meccaniche.
