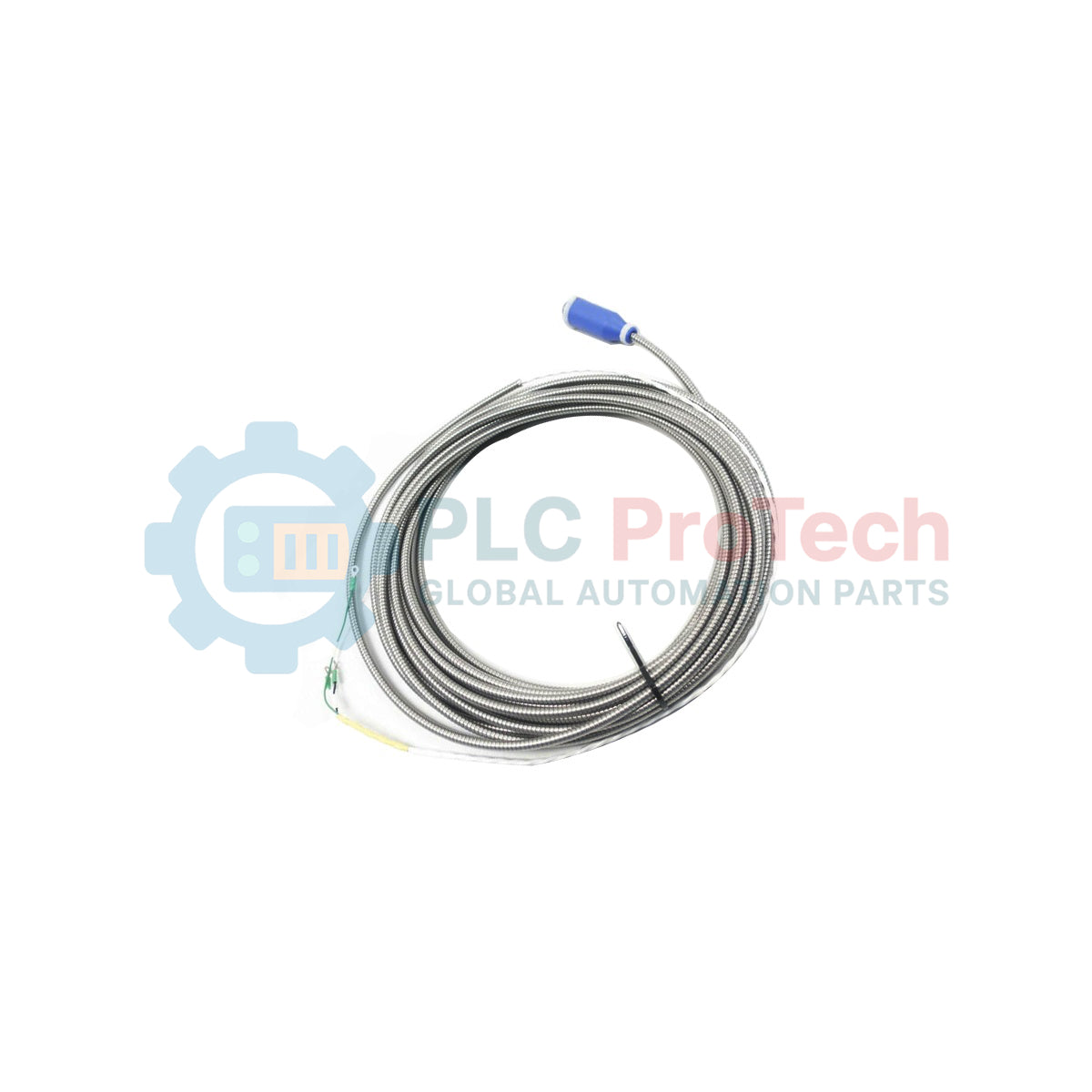

Bently Nevada 106765-04 Cavo di interconnessione

Riepilogo tecnico

Il 106765-04 Bently Nevada è un cavo di interconnessione da 4 metri progettato per trasmettere i segnali dinamici del sensore a correnti parassite all'interno del 3300 Proximity Transducer System. Stabilisce un percorso elettrico dedicato che collega il sensore Proximitor al monitor rack 3300. L'hardware riduce al minimo l'attenuazione del segnale e il disadattamento d'impedenza, prevenendo riflessioni RF e sfasamenti lungo il fattore di scala di 24,3 mV/um o 7,87 V/mm. Questa architettura di schermatura blocca le interferenze elettromagnetiche (EMI) per isolare le frequenze di vibrazione critiche, eliminando la deriva delle letture e prevenendo arresti macchina falsi durante il monitoraggio della dinamica del rotore ad alta frequenza.

Descrizione del suffisso

• 106765 - Identificativo del modello base per cavi di interconnessione coassiali ad alte prestazioni ottimizzati per i sistemi di prossimità Bently Nevada.
• -04 - Definisce la configurazione della lunghezza fisica specifica, corrispondente a 4,0 metri (13,1 piedi) di lunghezza complessiva del cavo.

Specifiche tecniche

Domande frequenti di ingegneria

D: Il cavo 106765-04 può essere modificato o giuntato sul campo se la lunghezza è eccessiva?

R: Giuntare o tagliare questo cavo coassiale altera la capacità complessiva del sistema e la lunghezza elettrica, compromettendo il fattore di scala calibrato di 7,87 V/mm (200 mV/mil). La lunghezza in eccesso deve essere avvolta e fissata, non rimossa.

D: Il 106765-04 è direttamente compatibile con i più recenti sensori Proximitor della serie 3300 XL?

R: È fisicamente compatibile con l'hardware 3300 XL, ma l'uso del cavo 106765 non-XL con un Proximitor XL limita le prestazioni del sistema agli standard 3300 precedenti e può introdurre lievi discrepanze di linearità. Per ottenere tutte le specifiche XL, utilizzare prolunghe della serie 3300 XL.

D: Cosa accade se i connettori coassiali vengono a contatto con umidità o contaminazione da olio all'interno di una canalina?

R: L'ingresso di liquidi provoca diafonia o la rottura dell'isolamento, spostando la lettura della tensione del gap verso zero VDC e generando falsi avvisi di guasto della sonda. Sigillare le connessioni con nastro siliconico o scatole terminali a tenuta di fluido.

Linee guida operative

• Installazione meccanica: Durante l'installazione, mantenere un raggio di curvatura minimo di 25,4 mm. Evitare curve strette o pieghe che spostino lo strato dielettrico interno e degradino la propagazione del segnale.
• Circuito di messa a terra della schermatura: Collegare la treccia di schermatura esterna esclusivamente alla massa del telaio del rack del monitor. Lasciare flottante l'estremità del sensore sul campo all'interno di una morsettiera isolata, per prevenire anelli di massa che sovrappongano rumore a 50/60 Hz al segnale di vibrazione.
• Coppia dei connettori: Serrare manualmente i connettori coassiali finché il blocco interno non scatta. Applicare una singola goccia di frenafiletti non conduttivo se si opera in presenza di vibrazioni strutturali estreme; non utilizzare pinze.
• Verifica della tensione del gap: Dopo l'installazione, verificare che la tensione statica del gap sia compresa tra -9,0 VDC e -11,0 VDC (valore nominale obiettivo -10,0 VDC), utilizzando un multimetro digitale sulla morsettiera, per confermare la corretta corrispondenza della lunghezza elettrica.
