Descrizione

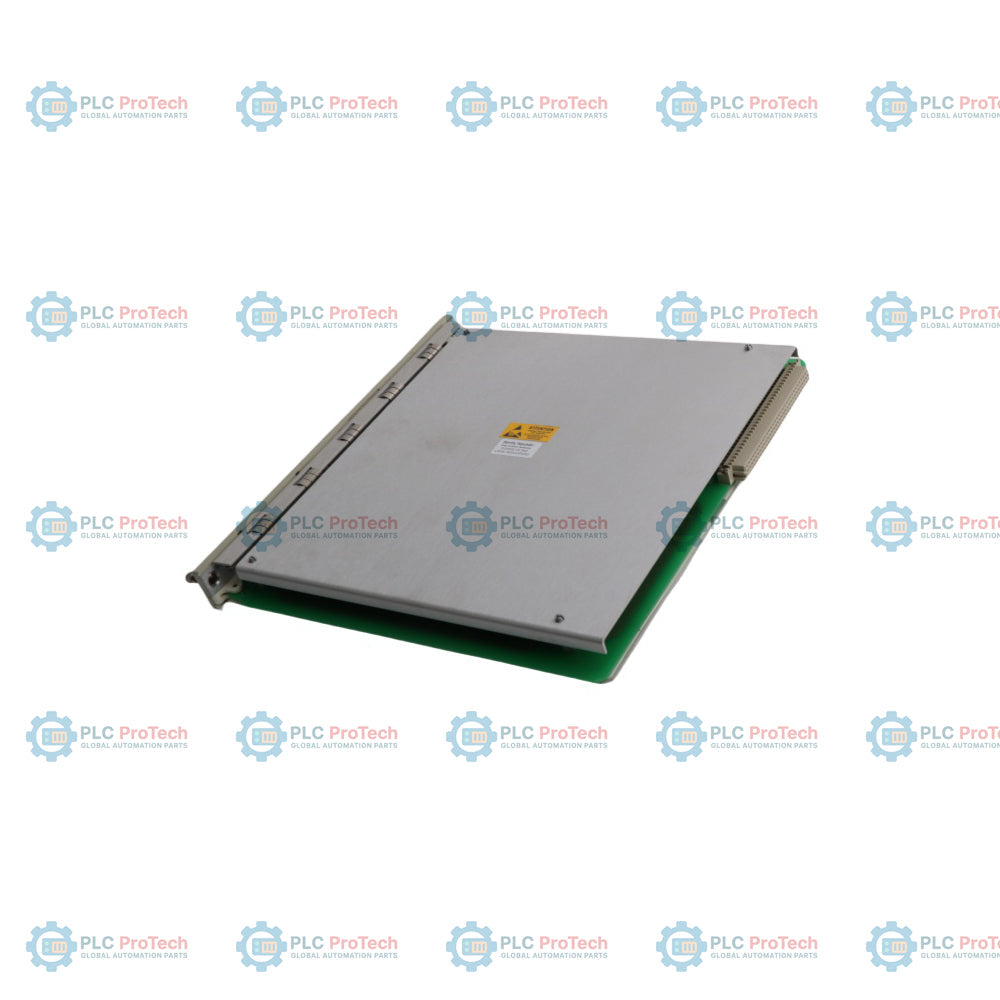

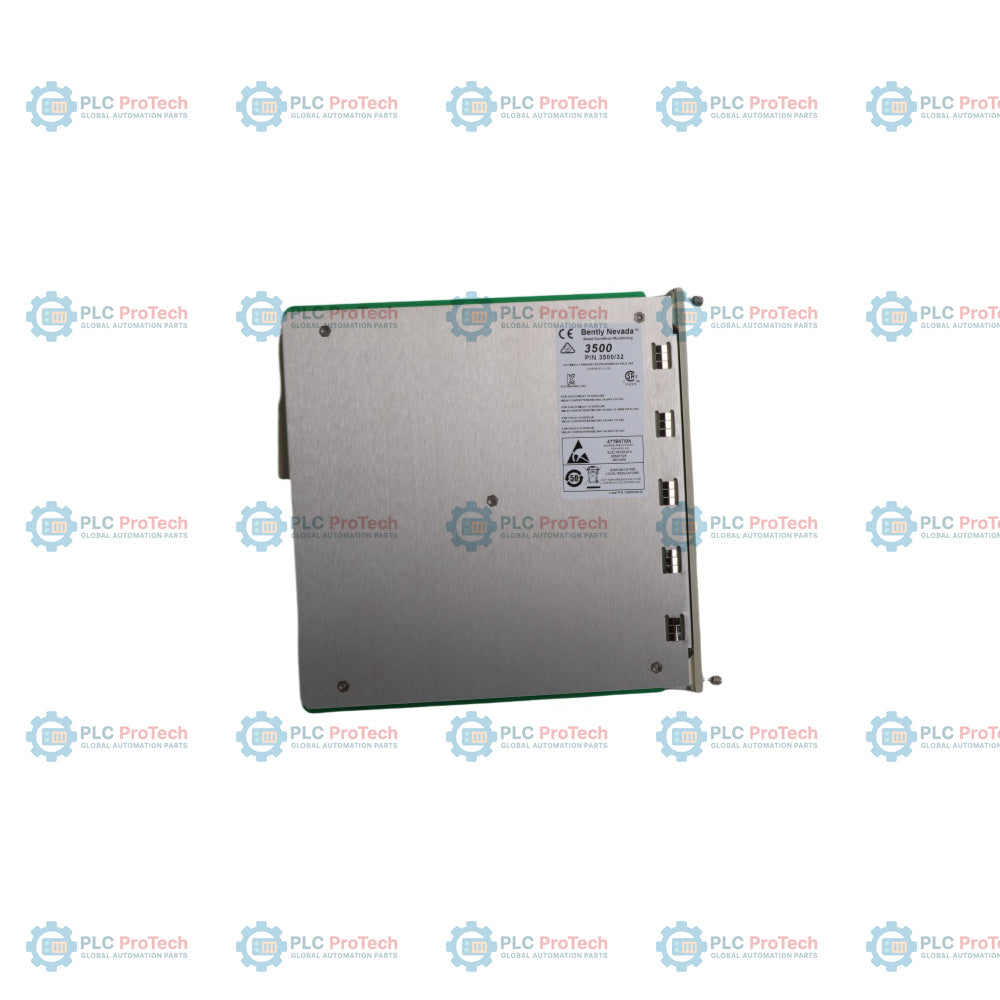

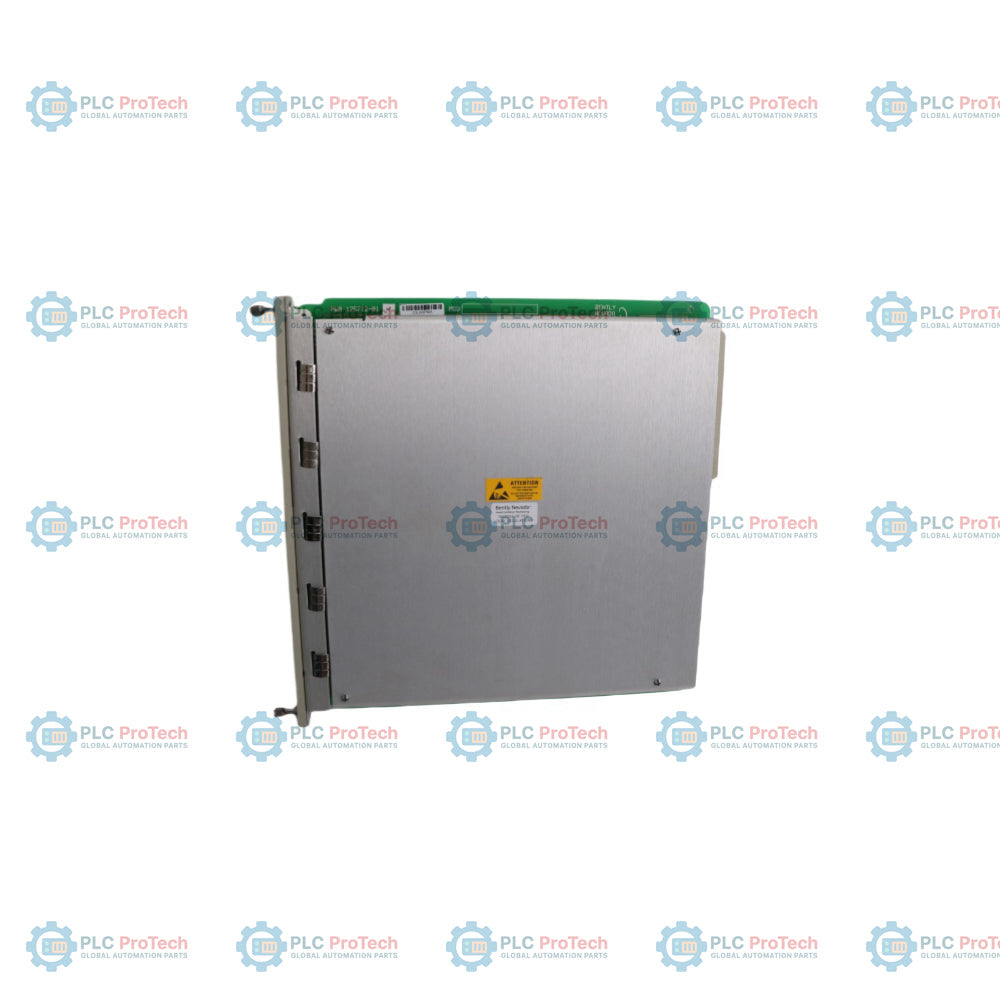

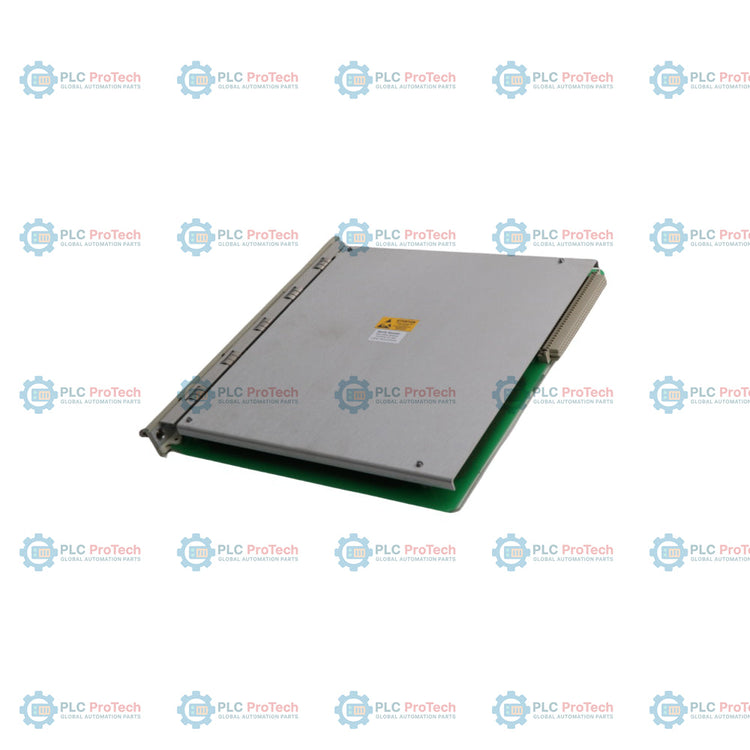

Il 125712-01 è un modulo di ricambio a tutta altezza progettato per fornire quattro uscite a relè programmabili indipendenti all'interno di un sistema di protezione dei macchinari. Funziona come componente principale del sistema 3500/32, consentendo all'utente di programmare la logica di votazione per attivare allarmi automatici specifici in base alle condizioni della macchina. Ogni uscita integra la logica di attivazione degli allarmi, consentendo configurazioni complesse di porte AND e OR che utilizzano ingressi di avviso e pericolo aggregati da qualsiasi combinazione di canali di monitoraggio all'interno dello stesso rack. Il modulo si interfaccia perfettamente con le schede di terminazione del backplane compatibili per attivare sistemi di sicurezza, meccanismi di arresto di emergenza o indicatori esterni su diversi asset rotanti ad alta criticità.

Caratteristiche

• Quattro canali a relè indipendenti e altamente configurabili, in grado di elaborare la logica di votazione dei singoli asset.
• La logica di attivazione degli allarmi avanzata supporta strutture combinatorie AND/OR per ottimizzare le sequenze di arresto protettivo.
• Posizionamento flessibile nello slot, che consente l'installazione in qualsiasi slot disponibile a destra del modulo di interfaccia del rack.
• Indicatori diagnostici completi sul pannello frontale che mostrano lo stato operativo (OK), le comunicazioni attive con il rack (TX/RX) e gli stati di allarme indipendenti dei canali.
• Soppressori d'arco integrati e forniti di serie per mitigare in sicurezza le sovratensioni elettriche sui carichi di uscita.
• Facilmente programmabile tramite l'utility software specializzata per adattarsi ai criteri specifici del sistema.

Applicazioni

• Circuiti di protezione ad alta velocità per turbomacchine e compressori.
• Logica di sicurezza automatizzata per le apparecchiature di generazione elettrica e le pompe industriali.
• Interfacciamento degli indicatori di condizioni critiche con i sistemi di controllo distribuito (DCS) e i sistemi di arresto di emergenza (ESD).
• Sistemi di monitoraggio delle vibrazioni multicanale in cui i criteri di votazione logica impediscono falsi arresti del processo.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti/Interfacce

Le configurazioni dell'interfaccia forniscono letture diagnostiche dedicate e morsetti di contatto per una segnalazione affidabile del loop:

Linee guida per l'installazione

• Posizionamento del modulo: Inserire il componente in un singolo slot anteriore a tutta altezza dell'alloggiamento principale, posizionandolo a destra della scheda di interfaccia primaria.
• Mitigazione ESD: Prima di toccare o maneggiare le schede elettroniche, fissare un braccialetto di messa a terra antistatico approvato per ridurre il rischio di scariche elettrostatiche involontarie.
• Mappatura della logica: Aprire il framework dell’utility personalizzata per definire le mappe di intervento desiderate prima di testare i canali di uscita del sistema.
• Selezione dello stato: Posizionare manualmente gli interruttori di configurazione fisici per selezionare gli stati Normalmente eccitato o Normalmente diseccitato prima di mettere in servizio i circuiti del relè di uscita.
• Esclusione TMR: Si noti che le opzioni standard a quattro canali non sono adatte ai circuiti a ridondanza modulare tripla; per l’architettura di protezione TMR, utilizzare il modello di assieme di votazione dedicato appropriato.

Conformità e certificazioni

• Emissioni EMC: EN50081-2, EN 55011 Classe A (Emissioni condotte e irradiate).
• Immunità EMC: EN50082-2, EN 61000-4-2 (Criterio ESD B), ENV 50140 (Criterio di suscettibilità irradiata A), ENV 50141 (Criterio di suscettibilità condotta A), EN 61000-4-4 (Criterio EFT B), EN 61000-4-5 (Criterio di sovratensione B), EN 61000-4-8 (Criterio di campo magnetico A), EN 61000-4-11 (Criterio di caduta dell’alimentazione B), ENV 50204 (Criterio per telefoni radio B).
• Direttive sulla bassa tensione: EN 61010-1 Requisiti di sicurezza.
• Norme per aree pericolose: CSA/NRTL/C Classe I, Divisione 2, Gruppi da A a D.

Domande frequenti

Qual è la differenza specifica tra questo ricambio e un codice d’ordine standard 3500/32?

Il modello 3500/32 descrive la famiglia funzionale generale o la configurazione del sistema composta da più componenti, mentre il codice prodotto distinto definisce la singola scheda frontale sostituibile a caldo fornita come ricambio.

È possibile assegnare manualmente questi canali relè agli allarmi su qualsiasi scheda di monitoraggio delle vibrazioni all’interno dello stesso telaio di sistema?

Sì, l’algoritmo di elaborazione memorizzato internamente acquisisce i segnali operativi e gli stati di allarme da qualsiasi combinazione di slot standard nella configurazione attiva del rack.

Come si regola un canale relè tra il comportamento Normalmente eccitato e Normalmente diseccitato?

La configurazione desiderata richiede la regolazione dei singoli interruttori hardware fisici situati sull’assieme, oltre alla modifica dei parametri nell’utility di configurazione.

Un componente standard 125712-01 viene fornito con il modulo di ingresso/uscita posteriore corrispondente?

No, questo codice prodotto designa specificamente la sola scheda principale del processore sul lato anteriore; se è necessaria la scheda di terminazione posteriore, deve essere ordinata con il relativo codice prodotto.
