Panoramica del prodotto

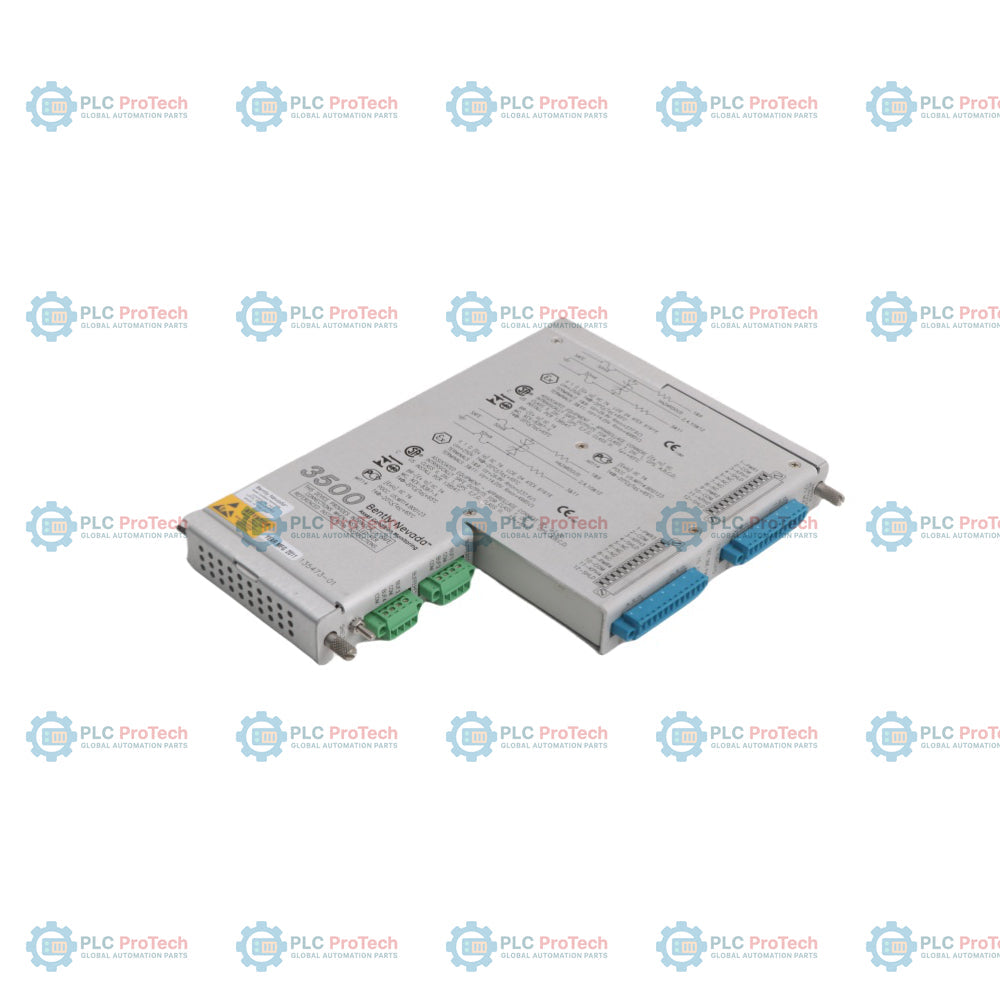

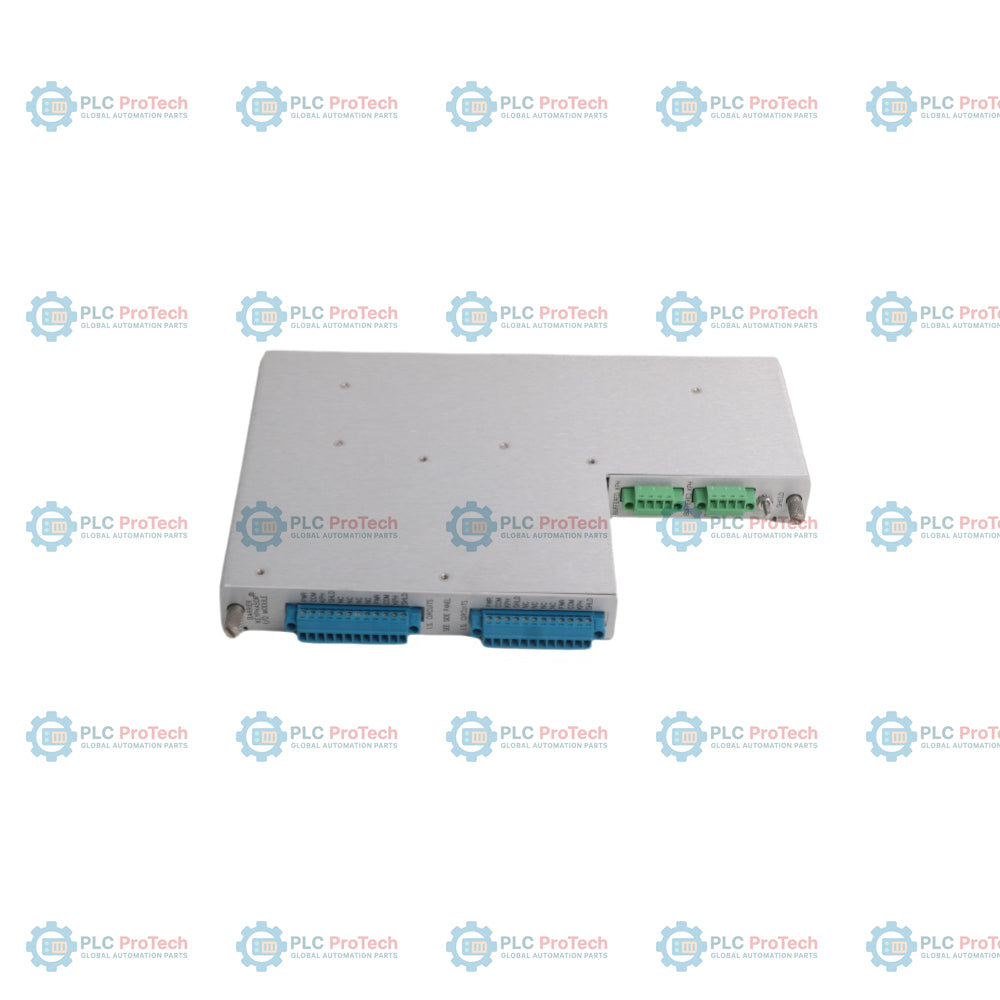

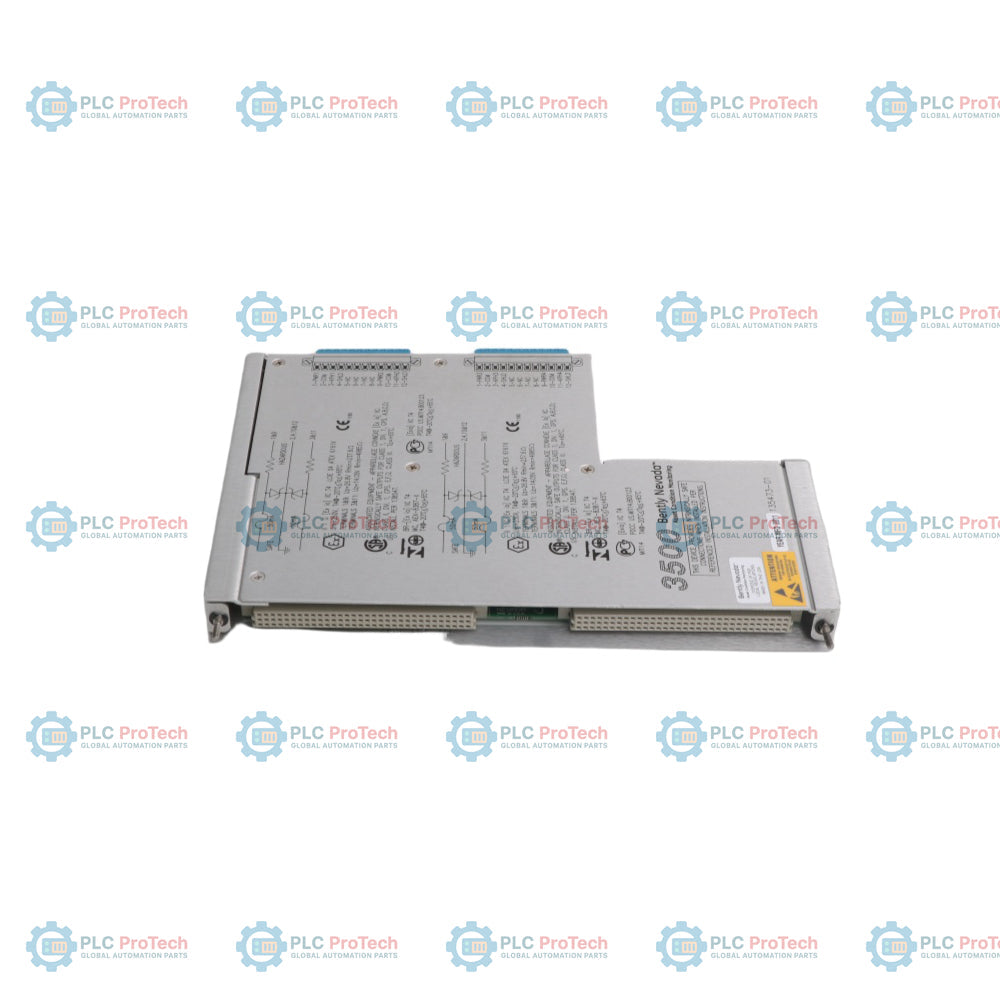

Il  135473-01  di Bently Nevada è un modulo I/O specializzato a mezza altezza, progettato per il sistema Keyphasor avanzato  3500/25 . Questa configurazione specifica integra  barriere interne  e  terminazioni interne, fornendo un'interfaccia di sicurezza intrinseca basata su hardware per i trasduttori situati in aree pericolose. Il modulo è progettato per ricevere ed elaborare segnali a impulsi una volta per giro o più volte per giro provenienti da sonde di prossimità o pickup magnetici, essenziali per calcolare la velocità di rotazione della macchina e fornire un riferimento di fase per l'analisi delle vibrazioni.

Il 135473-01 funge da interfaccia fisica all'interno del rack 3500, garantendo l'isolamento elettrico e il condizionamento del segnale per la protezione di macchinari critici. Sebbene il modulo supporti le misurazioni di fase, è ottimizzato per il monitoraggio ad alta precisione della velocità dell'albero. Utilizzando la versione con barriera interna, il modulo fornisce un punto di connessione sicuro che limita l'energia elettrica inviata ai sensori sul campo, in conformità con i rigorosi standard di sicurezza industriale per le atmosfere esplosive.

Configurazione tecnica

Informazioni per l'ordine

Gli approvvigionamenti industriali dovrebbero concentrarsi sul numero di parte specifico per garantire la compatibilità con la configurazione del monitor 3500/25.

• Numero di parte: 135473-01

• Descrizione: Modulo I/O Keyphasor con barriere interne e terminazioni interne

• Condizione: Nuovo originale

• Disponibilità: Scorte di ricambi

Domande frequenti

• Questo modulo può fornire isolamento per le applicazioni Proximitor?

  Sì, è compatibile con le applicazioni Proximitor, ma richiede un alimentatore esterno per fornire l'isolamento.

• Qual è l'obiettivo progettuale principale della versione I/O isolata?

  È stato progettato specificamente per applicazioni con pickup magnetici in cui i segnali sono collegati in parallelo a più dispositivi, come i sistemi di controllo.

• Cosa succede se i segnali di ingresso superano l'intervallo specificato?

  I segnali che superano l'intervallo di tensione specificato vengono limitati internamente dai circuiti del modulo.

Riferimento tecnico: cablaggio, ponticelli e specifiche

1. CABLAGGIO DEI CANALI E DEFINIZIONI DEI PIN

Il 135473-01 è un modulo I/O con terminazione interna e barriere galvaniche integrate. Dispone di due morsettiere indipendenti per il Canale 1 e il Canale 2.

A. Cablaggio della sonda di prossimità (a 3 fili)

Per i sensori a correnti parassite standard (ad es. serie 3300 XL):

• PWR (-24 V): Uscita di alimentazione per il Proximitor.

• COM (GND): Comune/ritorno del segnale.

• SIG (OUT): Ingresso per il segnale di tensione a impulsi.

B. Cablaggio del pickup magnetico (passivo a 2 fili)

Per i sensori elettromagnetici di velocità autogeneranti:

• SIG: Collegare al conduttore positivo (+) del sensore.

• COM: Collegare al conduttore negativo (-) del sensore.

• PWR: Deve rimanere scollegato (flottante).

C. Schermatura e messa a terra IS

• SHLD (Schermatura): Collegare le schermature dei cavi di campo a questo morsetto dedicato.

• Terra IS: Questo modulo deve essere collegato a terra tramite il 136719-01 Barrier Earth Module a una barra di terra dedicata alla sicurezza intrinseca, per garantire l’integrità antideflagrante.

2. CONFIGURAZIONI DEI PONTICELLI HARDWARE

I ponticelli si trovano sulla scheda elettronica interna e devono essere impostati prima dell’installazione.

IMPORTANTE: Disalimentare sempre il rack 3500 o rimuovere il modulo monitor prima di regolare i ponticelli, per evitare archi elettrici.

3. SPECIFICHE PRESTAZIONALI PRINCIPALI

• Capacità dei canali: 2 canali d’ingresso indipendenti.

• Intervallo di frequenza: da 1 a 1.200.000 cpm (da 0,017 Hz a 20 kHz).

• Intervallo di tensione d’ingresso: da +5 V a -11 V (specificamente per Barrier I/O).

• Modalità di condizionamento:

• Soglia automatica: Segnale minimo 2 V picco-picco; velocità minima 120 rpm.

• Soglia manuale: Regolabile da 0 a -20 Vcc; segnale minimo 500 mV; supporta velocità ridotte fino a 1 rpm.

• Condizioni ambientali:

• Consumo energetico: 3,2 Watt (tipico).

• Temperatura di esercizio: da 0 °C a 65 °C.

4. CERTIFICAZIONI PER AREE PERICOLOSE

Progettato per ambienti ad alto rischio:

• Nord America: Classe I, Div 2, Gruppi A, B, C, D.

• Europa (ATEX): II 1 G [EEx ia] IIC (ingressi classificati per la Zona 0).

5. SUPPORTO ALLA CONFIGURAZIONE DEL SISTEMA

Dopo l'installazione fisica, usa il software di configurazione del rack 3500 per verificare:

1. Impostazioni dell'isteresi: per evitare attivazioni errate con segnali disturbati.

2. Orientamento: imposta la direzione dell'impulso (positiva/negativa).

3. Canali attivi: verifica che il software corrisponda alle impostazioni fisiche dei ponticelli.

PARTE 2: SCHEMI DEI TERMINALI E CONFIGURAZIONE DEL SOFTWARE

1. DISPOSIZIONE DEI PIN DELLA MORSETTIERA (A/B/C/D)

Il 135473-01 utilizza una sequenza specifica di 4 terminali per ciascun canale. Di seguito è riportata la mappatura per il collegamento del cablaggio di campo:

2. CONFIGURAZIONE DEL SOFTWARE (CONFIGURAZIONE DEL RACK 3500)

Dopo aver installato l'hardware, è necessario configurare quanto segue nell'utility software:

A. Impostazioni della soglia

• Soglia automatica:

• Il sistema calcola automaticamente il punto di attivazione al 50% dell'ampiezza del segnale.

• Ideale per: velocità operative standard (>120 giri/min) con impulsi puliti e uniformi.

• Soglia manuale:

• Imposti manualmente una tensione fissa (ad esempio, -8,0 Vcc).

• Ideale per: avviamenti a bassa velocità o segnali con notevoli "glitch" o rumore.

• Suggerimento per il calcolo: imposta la soglia sul punto intermedio tra il picco dell'impulso e il segnale di base.

B. Isteresi (riduzione del rumore)

• Per i pickup magnetici, è necessario impostare un valore di isteresi (in genere da 0,2 V a 0,5 V) per evitare che il monitor si attivi due volte se il segnale è disturbato mentre attraversa la soglia.

C. Fronte attivo (direzione)

• Fronte negativo: si attiva quando il segnale passa da 0 V a -24 V (standard per la maggior parte delle sonde Bently).

• Fronte positivo: si attiva quando il segnale si muove in direzione positiva.

3. ELENCO DI CONTROLLO CRITICO PER L'INSTALLAZIONE

1. Messa a terra della barriera: assicurati che il modulo 136719-01 sia installato nel rack. In caso contrario, il modulo 135473-01 non può mettere correttamente a terra le barriere di sicurezza interne.

2. Verifica dei ponticelli: controlla attentamente che i ponticelli di Canale 1 e Canale 2 corrispondano ai rispettivi sensori. Un errore comune consiste nel lasciare il ponticello PWR su INT quando si utilizza un pickup magnetico, il che può provocare rumore o surriscaldamento.

3. Codifica: usa deg C e Celsius nella documentazione tecnica per evitare i problemi di caratteri corrotti riscontrati in precedenza nel tuo CMS.
