Descrizione

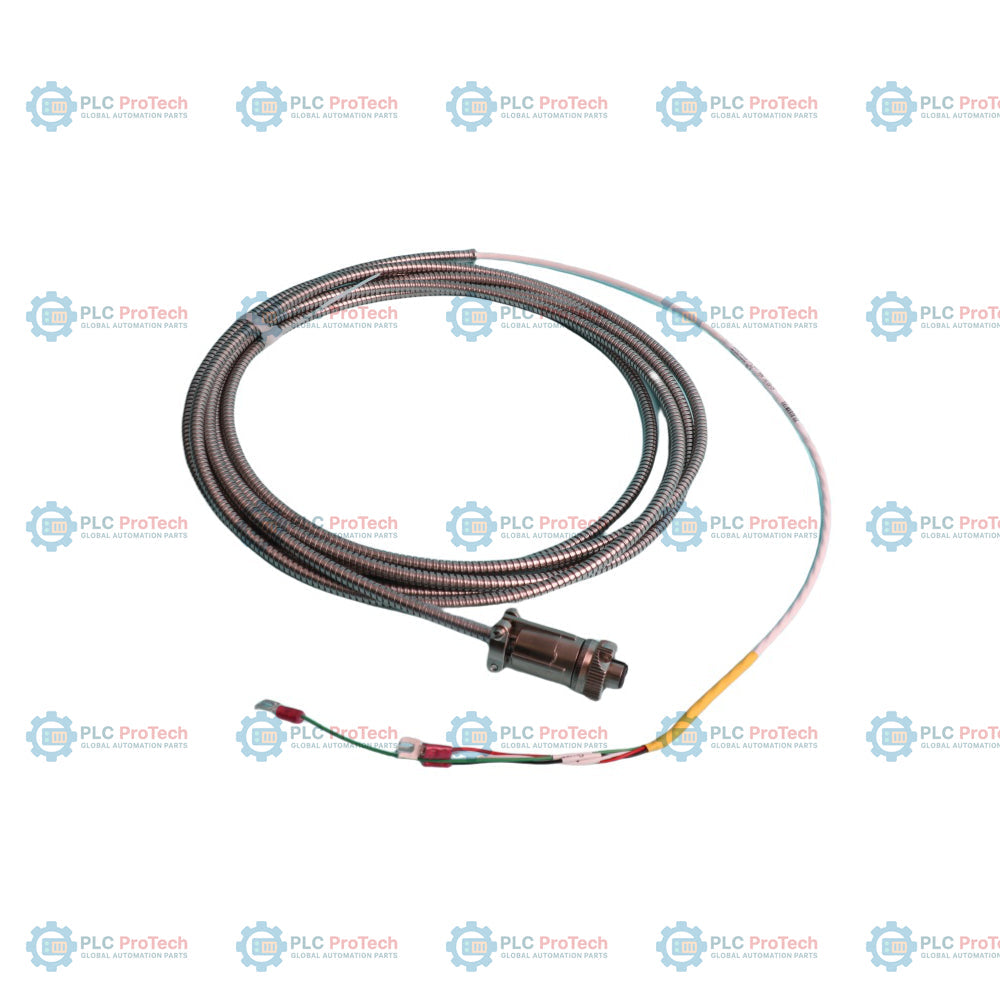

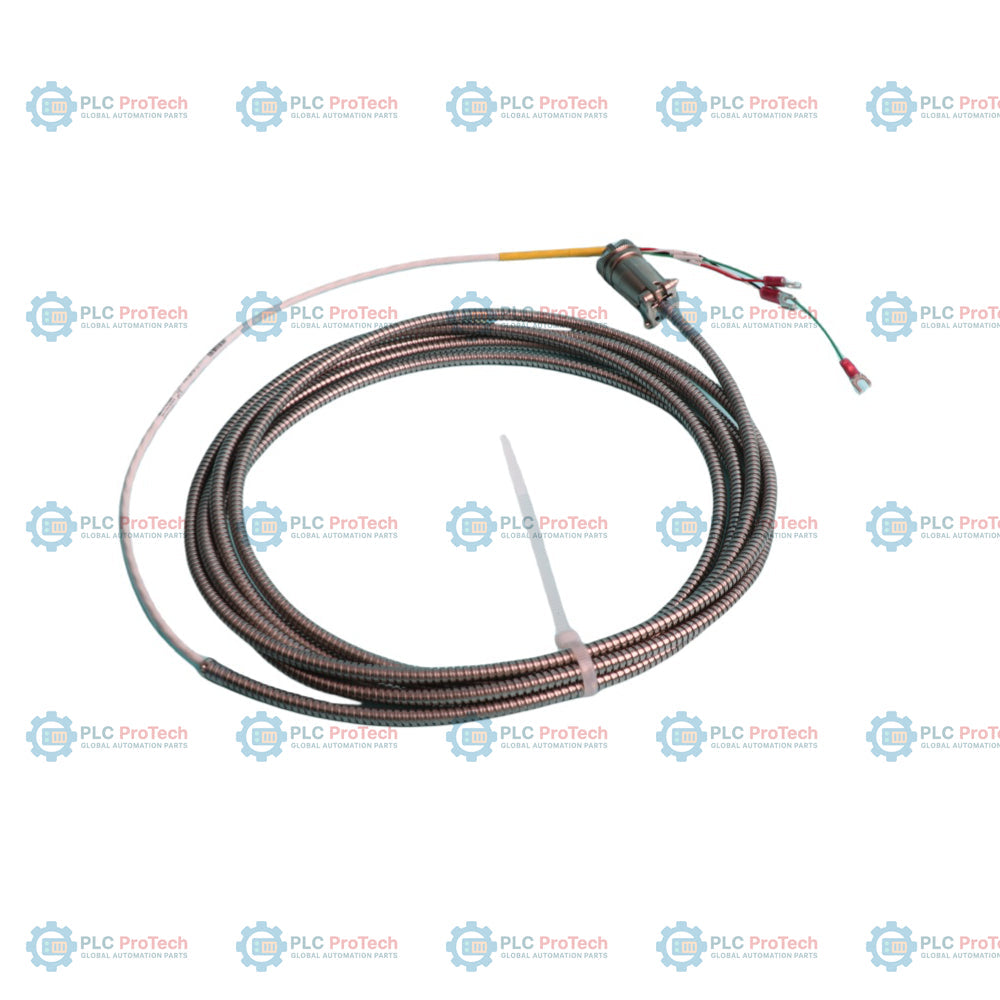

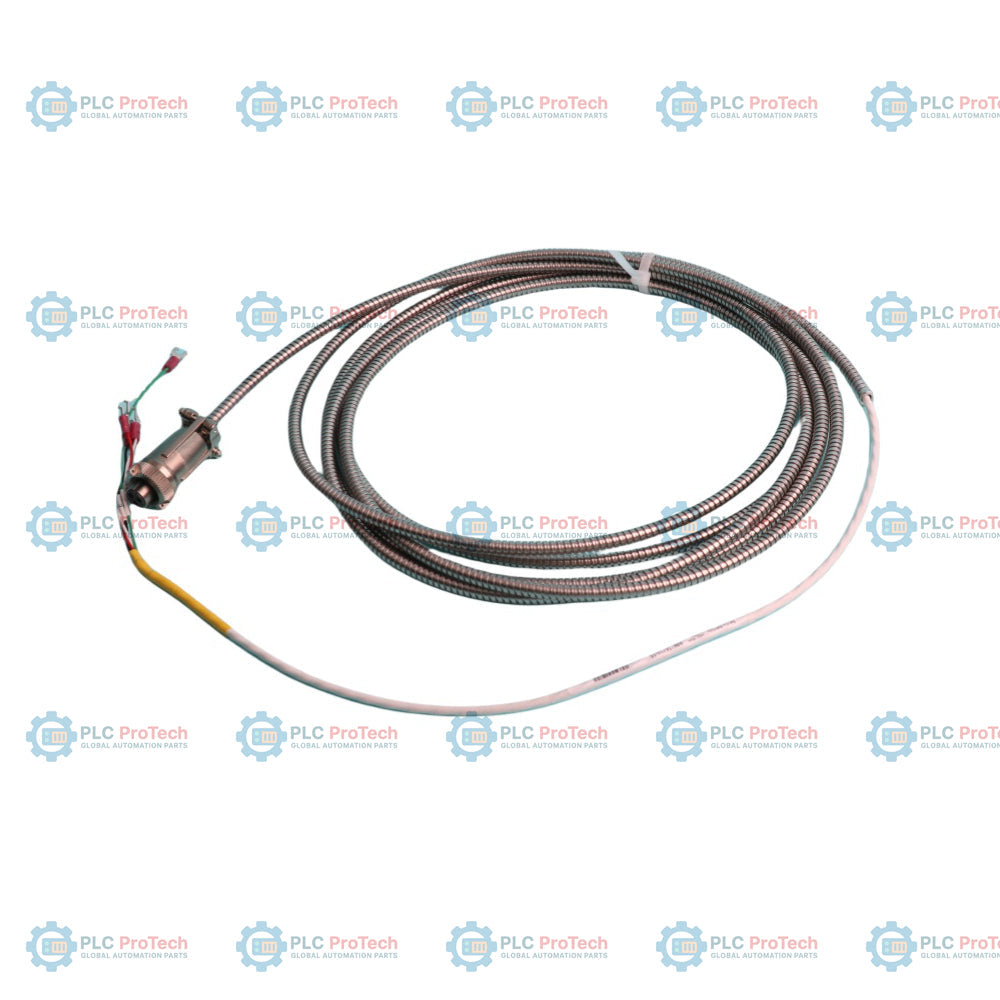

Il 16710-16 è un cavo di interconnessione schermato a 3 conduttori, 22 AWG (0,5 mm2), progettato per l'uso con i trasduttori di accelerazione delle serie Bently Nevada 330400 e 330425. Questa configurazione specifica presenta una lunghezza di 16 ft (4,9 m), garantendo la trasmissione del segnale necessaria dall'accelerometro montato sulla carcassa al sistema di monitoraggio. Il cavo è dotato di una spina a 3 prese a un'estremità e di capicorda all'altra, facilitando collegamenti sicuri negli ambienti con macchinari industriali. Questi cavi garantiscono la trasmissione continua e accurata dei dati sulle vibrazioni necessari per la protezione critica delle macchine, come il monitoraggio dell'ingranamento e delle misurazioni complessive dell'accelerazione della carcassa. La serie 16710 è progettata specificamente per interfacciarsi con la famiglia di sensori 330400/330425, mantenendo l'integrità del segnale e rispettando le specifiche meccaniche e ambientali richieste per installazioni in aree pericolose e non pericolose.

Caratteristiche

• Configurazione: struttura del cavo schermato a 3 conduttori, 22 AWG (0,5 mm2).
• Connettori: spina a 3 prese a un'estremità e capicorda all'altra.
• Lunghezza: cavo di 16 ft (4,9 m).
• Compatibilità: progettato per l'uso con gli accelerometri Bently Nevada delle serie 330400 e 330425.
• Applicazione: ideale per la trasmissione delle misurazioni dell'accelerazione della carcassa nei macchinari rotanti critici.

Applicazioni

• Produzione di energia (turbine, generatori)
• Petrolio e gas (compressori, pompe)
• Processi petrolchimici
• Monitoraggio generale dei macchinari rotanti
• Monitoraggio dell'ingranamento

Informazioni per l'ordine

Opzione	Codice in questo SKU	Descrizione
Codice prodotto ordinabile	16710-16	Cavo di interconnessione, 16 ft (4,9 m)
A - Lunghezza del cavo	16	Lunghezza di 16 ft (4,9 m)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	16710-16
Tipo di cavo	Schermato a 3 conduttori, 22 AWG (0,5 mm2)
Tipo di connettore	Spina a 3 prese (lato strumento), capicorda (lato monitoraggio)
Lunghezza	16 ft (4,9 m)
Compatibilità	Accelerometri 330400 e 330425

Linee guida per l'installazione

• Instradare i cavi attraverso una canalina protettiva per garantire la protezione meccanica negli ambienti industriali.
• Assicurarsi che il connettore corrispondente garantisca un grado di protezione IP54 o superiore, come richiesto per specifiche installazioni in aree pericolose.
• Utilizzare i capicorda per una terminazione sicura sul sistema di monitoraggio o sull'interfaccia della scatola di giunzione.
• Evitare di instradare i cavi di segnale vicino alle linee di alimentazione ad alta tensione per prevenire interferenze elettromagnetiche.
