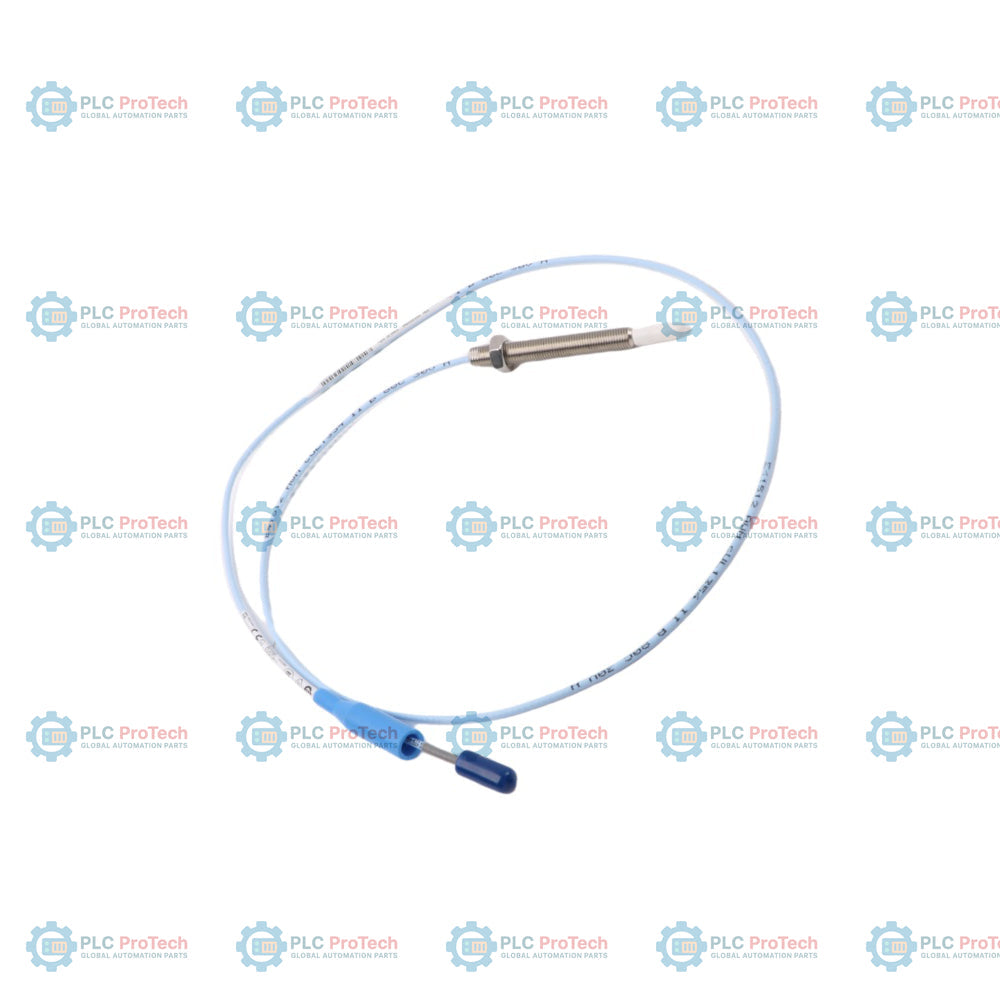

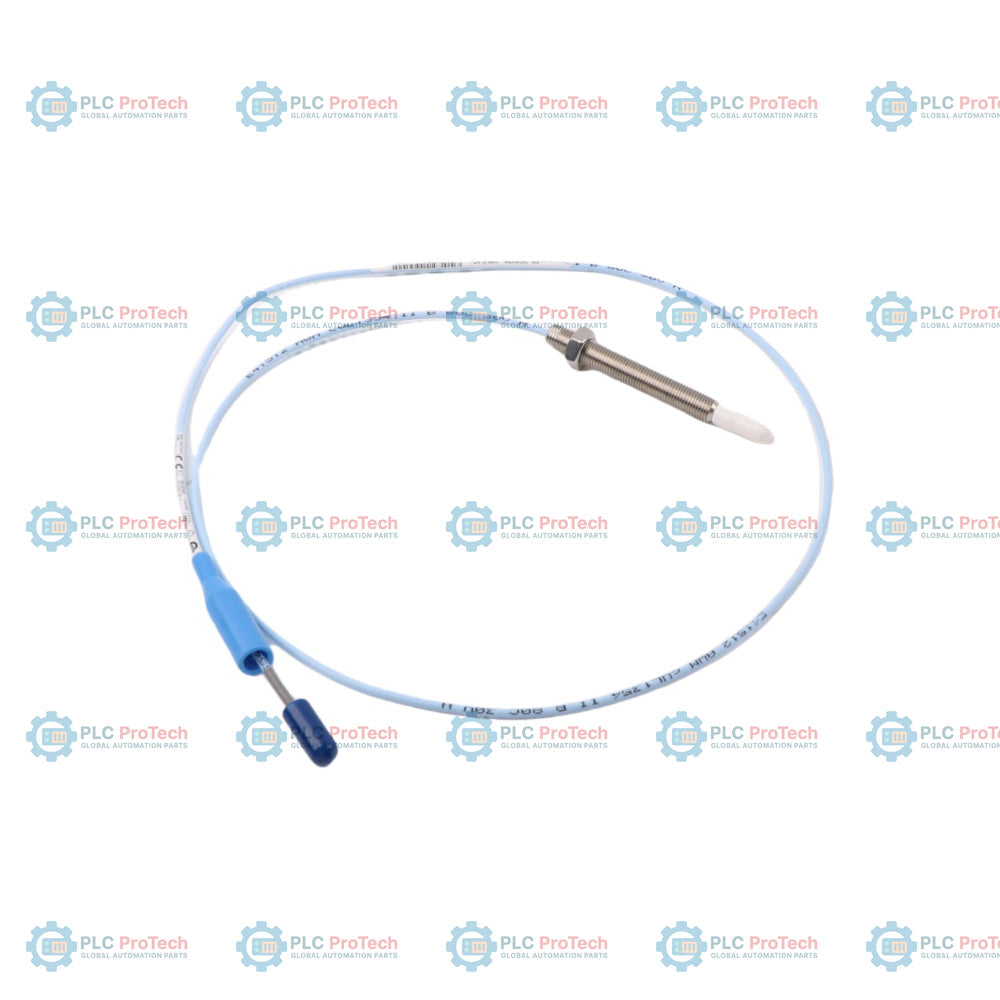

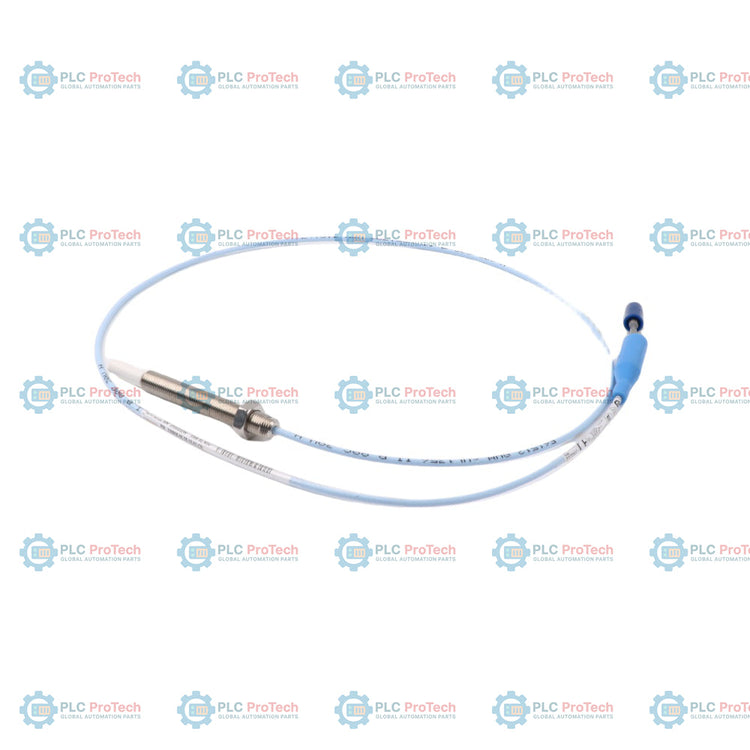

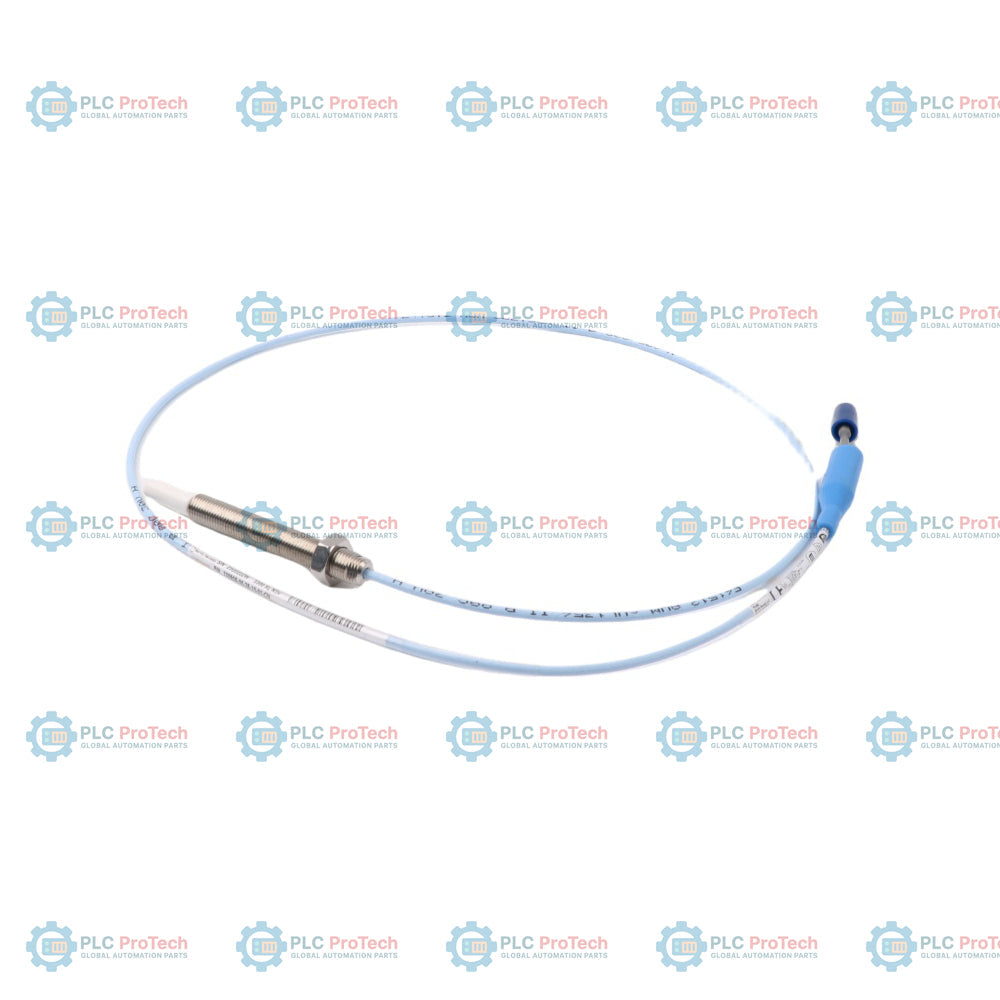

Bently Nevada 330908-00-20-10-02-05 3300 NSv Sonda di prossimità

Descrizione

330908-00-20-10-02-05 specifica una sonda di prossimità 3300 NSv configurata con un corpo filettato 3/8-24 UNF, 0,0 in di lunghezza non filettata (opzione 00), 2,0 in di lunghezza complessiva del corpo (opzione 20) e 1,0 m di lunghezza totale (opzione 10). È dotata di un connettore coassiale miniaturizzato ClickLoc su un cavo standard non corazzato (opzione 02) ed è certificata secondo molteplici approvazioni di enti (opzione 05).

Questa variante non corazzata presenta un cavo coassiale standard da 75 ohm con isolamento in FEP, a differenza dell'equivalente corazzato 330909. La struttura della filettatura 3/8-24 UNF garantisce un'installazione meccanica robusta rispetto alle configurazioni 1/4-28 UNF. Questo componente del trasduttore viene utilizzato per misurazioni senza contatto delle vibrazioni dell'albero e della posizione assiale su macchinari con alberi di piccolo diametro o apparecchiature ad alta velocità con aree target ristrette.

La sonda funziona come parte del sistema di trasduttori 3300 XL NSv, collegandosi direttamente a un sensore Proximitor 330980 e a un cavo di prolunga 330930. Insieme, mantengono la calibrazione per profili di target sottili e piccoli diametri degli alberi, dove i sistemi standard da 8 mm subiscono un degrado del segnale.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 in per ottenere la massima profondità di filettatura nei corpi macchina a parete sottile.
• L'opzione 20 fornisce una lunghezza complessiva del corpo di 2,0 in per installazioni standard con montaggio standard.
• L'opzione 10 indica una lunghezza totale della sonda di 1,0 m (39 in), che richiede un cavo di prolunga abbinato per completare la lunghezza del sistema.
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc su un cavo standard non corazzato da 75 ohm.
• Il pacchetto di approvazioni dell'opzione 05 include le certificazioni CSA, ATEX e IECEx per installazioni in aree pericolose.
• Design della filettatura 3/8-24 UNF-2A senza armatura in acciaio inossidabile.
• Il materiale della punta in polisolfuro di fenilene (PPS) è compatibile con lubrificanti e fluidi industriali.
• Il materiale del corpo della sonda in acciaio inossidabile AISI 304 resiste alla corrosione in ambienti difficili.

Applicazioni

• Compressori centrifughi e macchinari rotanti con alberi di piccolo diametro.
• Turbine a gas aeroderivative ad alta velocità.
• Monitoraggio delle vibrazioni radiali e della posizione assiale su alberi di diametro inferiore a 20 mm (0,8 in).
• Macchinari con accesso fisico limitato o geometrie del target strette.

Informazioni per l'ordinazione

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurarsi che la punta della sonda disponga di uno spazio sufficiente rispetto al metallo circostante per evitare errori di calibrazione dovuti a carichi laterali (controbocca consigliata di almeno 13 mm / 0.5 in).
• Utilizzare un serraggio manuale oppure una coppia massima di 0.56 N-m (5 in-lb) per il collegamento dei connettori coassiali ClickLoc.
• Applicare un raggio di curvatura minimo di 25.4 mm (1.0 in) al cavo coassiale per evitare danni alla schermatura.
• Serrare la custodia della sonda 3/8-24 UNF alla coppia di installazione consigliata di 11.3 N-m (100 in-lb), senza mai superare 33.9 N-m (300 in-lb).
• Utilizzare protezioni per connettori o nastro autoagglomerante in silicone per proteggere i collegamenti da umidità, olio e contaminanti.

Conformità e certificazioni

• Marchio CE
• Direttiva RoHS 2011/65/UE
• RoHS Cina (EFUP 15 anni)
• Compatibile con SIL 2 / SIL 3
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc (EPL Ga, Dc)
• ATEX/IECEx: Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (EPL Gc)
• CNRTLUs: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, gruppi A, B, C, D; Classe II, gruppi E, F, G; Classe III
