Descrizione

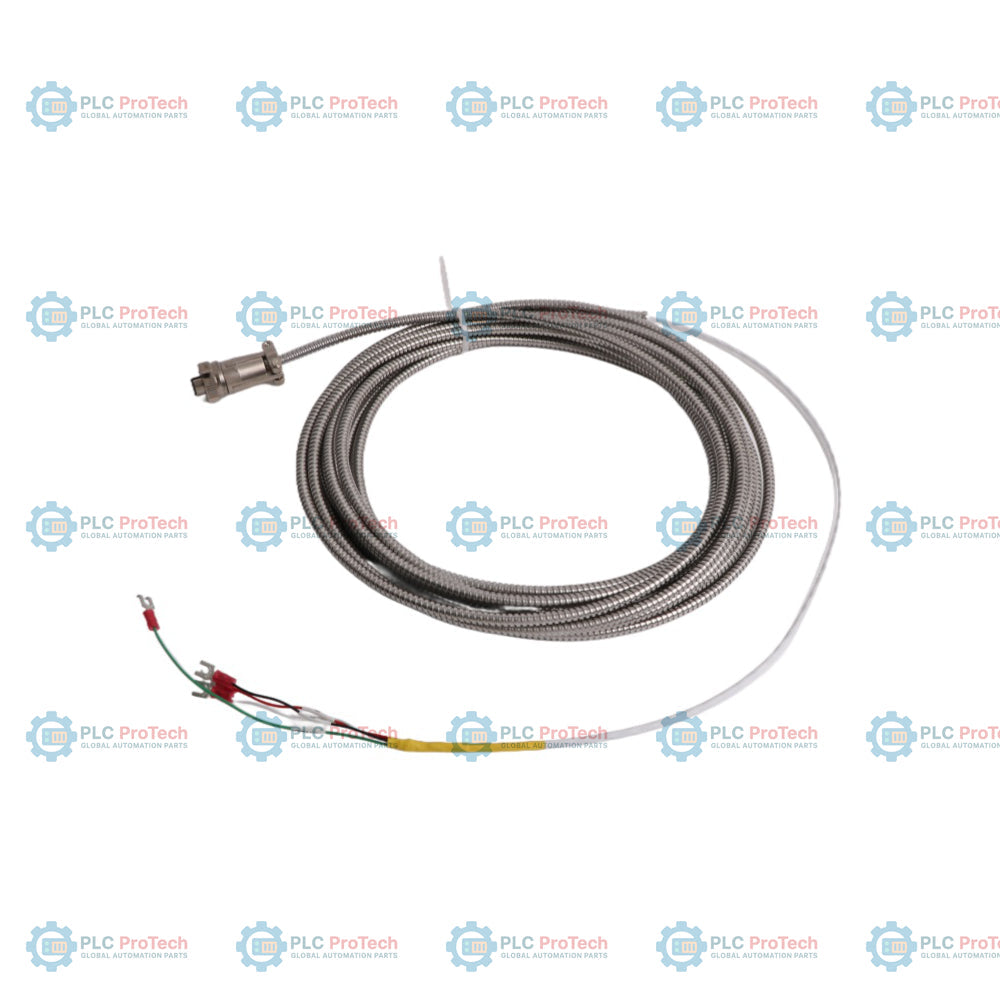

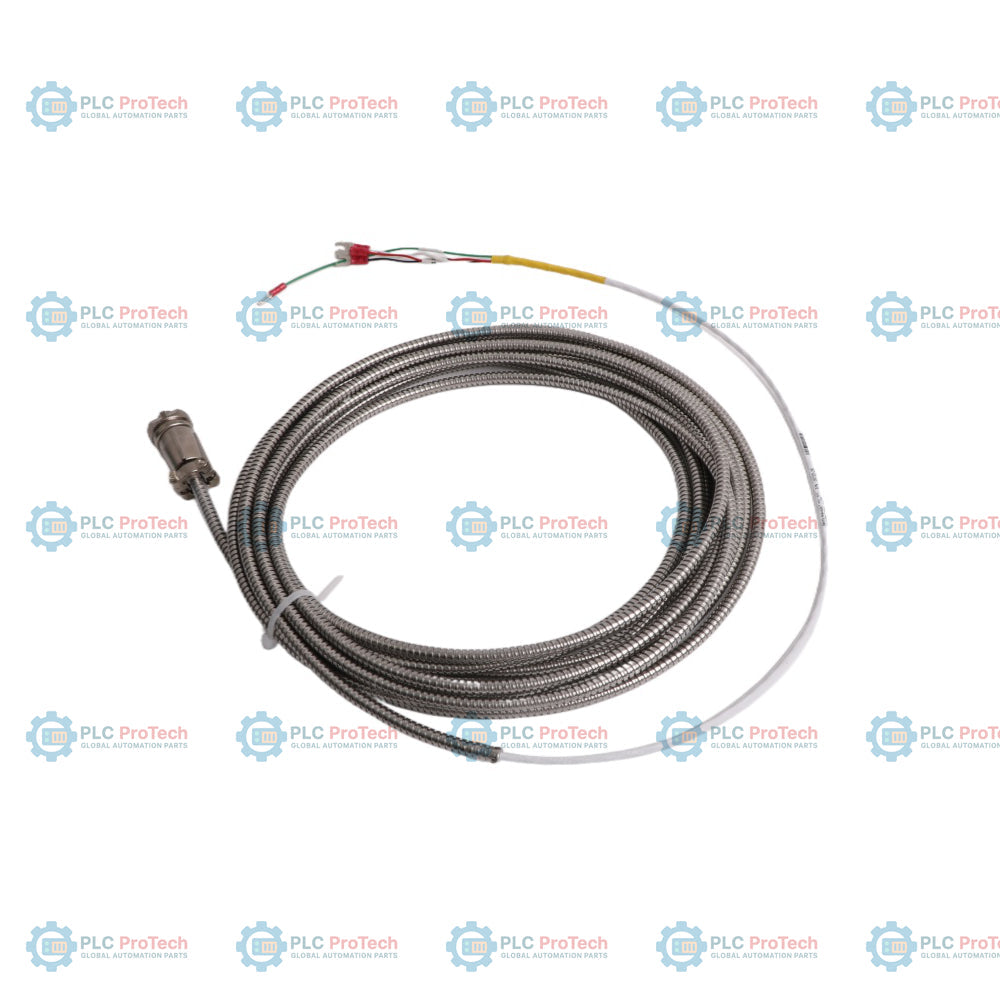

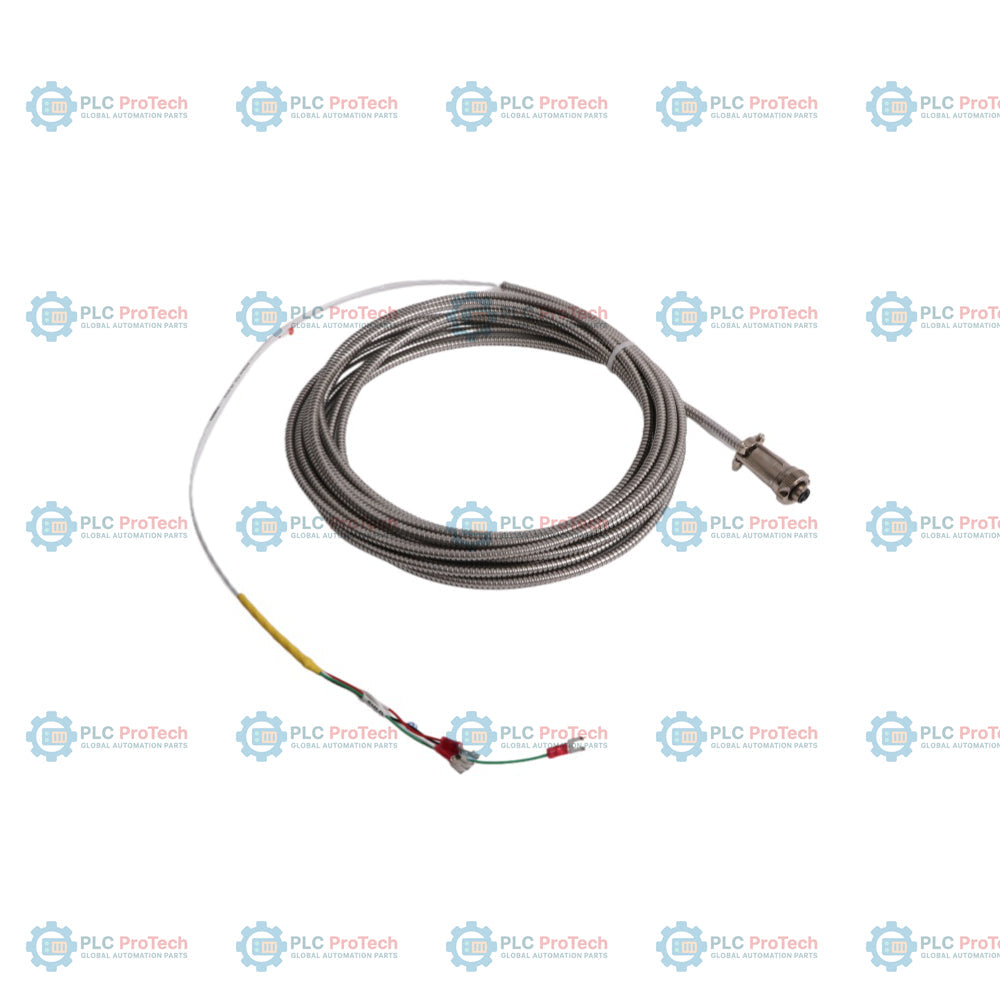

16710-21: Cavo di interconnessione armato Bently Nevada, schermato a 3 conduttori, 22 AWG (0,5 mm2), lunghezza 21 ft (6,4 m), progettato per l'uso con i trasduttori di accelerazione 330400 e 330425. Questo gruppo cavo fornisce una trasmissione affidabile del segnale tra l'accelerometro e il sistema di monitoraggio, con un connettore a 3 prese sul lato sensore e capicorda sul lato di terminazione del segnale. La struttura armata offre protezione meccanica al cavo negli ambienti industriali, garantendone l'integrità contro abrasioni e danni esterni. Come accessorio standard Bently Nevada, questo cavo è compatibile con le installazioni degli accelerometri 330400/330425 in cui sono richieste approvazioni per aree pericolose e un cablaggio robusto per il segnale.

Caratteristiche

• Struttura del cavo schermato a 3 conduttori, 22 AWG (0,5 mm2)
• Rivestimento esterno armato per robustezza e protezione meccanica negli ambienti industriali
• Connettore a 3 prese (connettore di accoppiamento) per accelerometri 330400/330425
• Terminazione con capicorda per un collegamento sicuro ai sistemi di monitoraggio
• Lunghezza di 21 ft (6,4 m)

Applicazioni

• Sistemi di accelerometri 330400 e 330425
• Protezione e monitoraggio di macchinari critici
• Misurazione delle vibrazioni della carcassa
• Monitoraggio dell'ingranamento
• Applicazioni su macchinari rotanti nella generazione di energia, nell'industria petrolchimica e nell'industria pesante

Informazioni per l'ordine

Opzione	Codice su questo SKU	Descrizione
Numero di parte ordinabile	16710-21	Cavo di interconnessione, lunghezza 21 ft
Lunghezza del cavo	21	21 piedi (6,4 metri)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Numero di parte	16710-21
Tipo di cavo	Schermato a 3 conduttori, armato
Sezione del conduttore	22 AWG (0,5 mm2)
Lunghezza	21 ft (6,4 m)
Connettore (lato sensore)	Connettore a 3 prese
Terminazione (lato sistema)	Capicorda
Compatibilità	Accelerometri 330400 e 330425

Linee guida per l'installazione

• Assicurarsi che il connettore di accoppiamento sia completamente inserito per mantenere l'integrità del grado IP presso il collegamento del sensore.
• Instradare i cavi attraverso condotti o involucri protetti per evitare danni meccanici.
• Rispettare i requisiti di schermatura per ridurre al minimo le interferenze elettromagnetiche (EMI) nei percorsi del segnale.
• Quando si installa in aree pericolose, assicurarsi che l'intera installazione del sistema del trasduttore sia conforme ai requisiti pertinenti della classificazione dell'area e alle normative elettriche locali.
