Descrizione

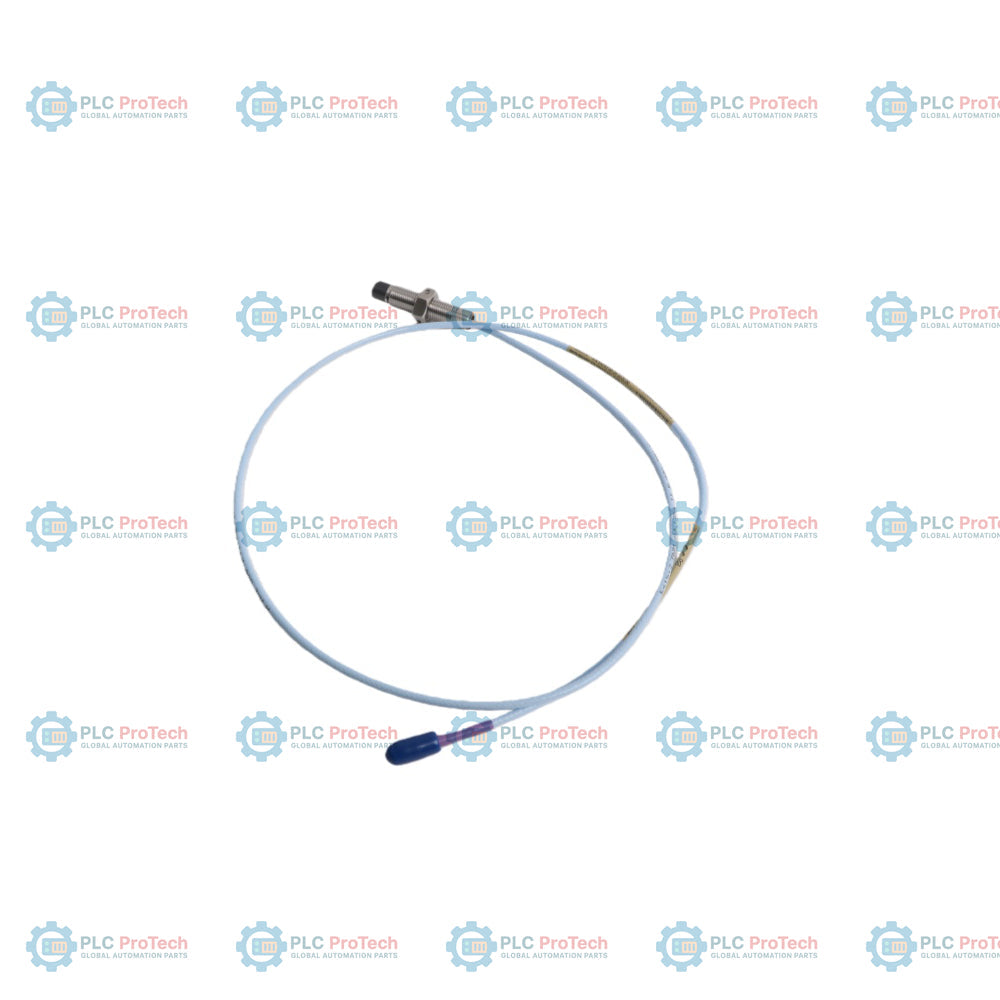

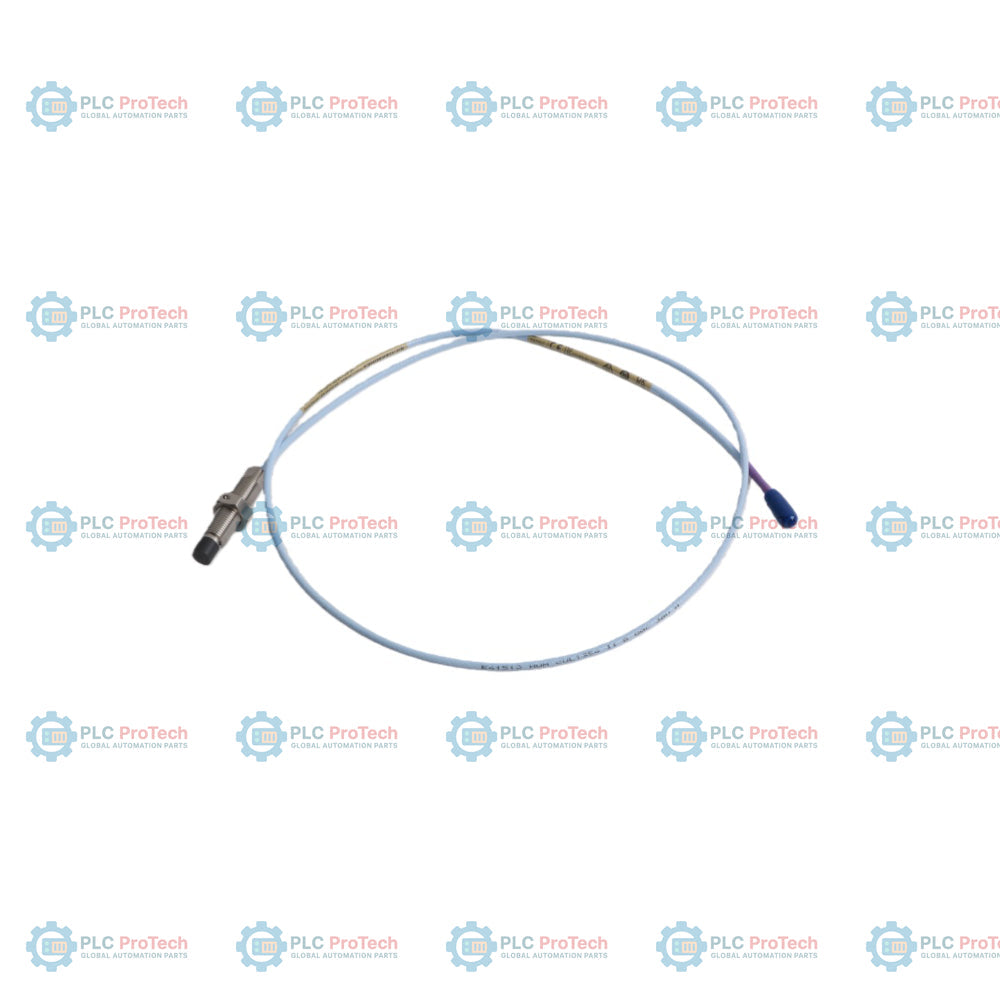

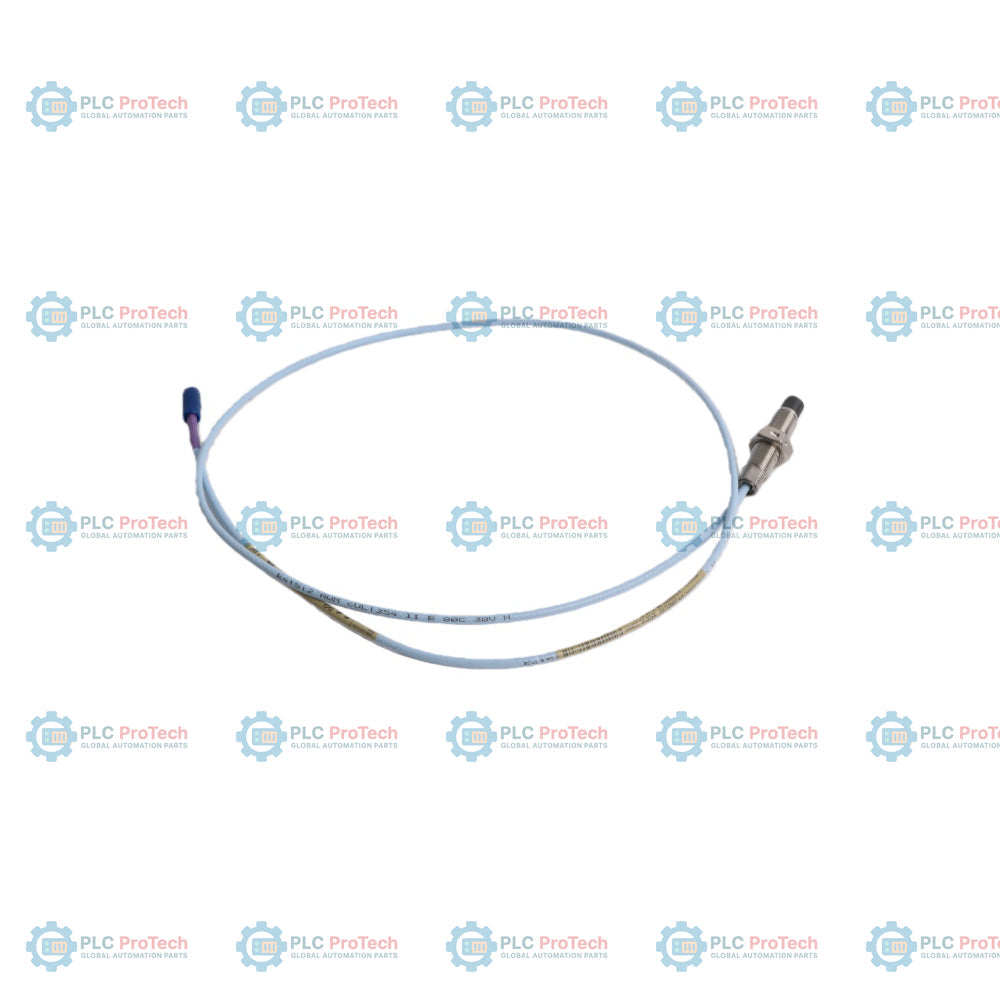

L'Opzione 00 (lunghezza non filettata di 0,0 pollici), l'Opzione 25 (lunghezza complessiva della custodia di 2,5 pollici), l'Opzione 10 (lunghezza totale di 1,0 m), l'Opzione 11 (connettore ClickLoc con protezione, cavo FluidLoc) e l'Opzione 05 (omologazioni multiple) specificano la configurazione esatta di questa 330701-00-25-10-11-05 sonda di prossimità 3300 XL da 11 mm. Questo sensore a correnti parassite senza contatto opera all'interno di un sistema di trasduttore di prossimità 3300 XL da 11 mm per fornire misurazioni dello spostamento dinamico e della posizione statica su macchinari rotanti. La configurazione della custodia non armata con filettatura 1/2-20 UNF consente l'installazione diretta in alloggiamenti della macchina filettati, dove non è necessaria una protezione meccanica esterna, mentre il cavo FluidLoc integrato impedisce all'umidità e all'olio di processo di migrare attraverso il cavo interno della sonda.

A differenza delle varianti di configurazione dotate di cavi coassiali standard (Opzione 01 o 02) o prive di protezione meccanica nel punto di connessione, questa sonda utilizza l'Opzione 11 per fornire sia una barriera FluidLoc sia una protezione del connettore installata in fabbrica, proteggendo la connessione coassiale ClickLoc dalla contaminazione. Inoltre, con l'Opzione 05, questa sonda è certificata per molteplici ambienti con area pericolosa, inclusi ATEX, IECEx e CSA, mentre le sonde standard con Opzione 00 non dispongono di omologazioni da parte di enti certificatori. Presenta un diametro della punta di 11 mm che offre un intervallo lineare esteso di 4,0 mm (160 mil), significativamente più lungo rispetto ai sistemi standard da 8 mm, rendendola adatta per misurazioni di grandi spinte assiali, dell'espansione differenziale di rampa e della caduta dell'asta nei compressori alternativi.

Caratteristiche

• Opzione 00, custodia non filettata: presenta una lunghezza non filettata di 0,0 pollici, rendendo la custodia da 2,5 pollici (Opzione 25) completamente filettata con filettatura 1/2-20 UNF per una profondità di montaggio flessibile.
• Opzione 11, cavo FluidLoc: incorpora un cavo triaxiale FluidLoc isolato in FEP, che impedisce la fuoriuscita di olio e umidità attraverso l'interno del cavo della sonda, insieme a una protezione del connettore coassiale preinstallata.
• Opzione 10, lunghezza totale: progettata come sistema con sonda integrata da 1,0 metro (3,3 piedi), generalmente abbinato a un cavo di prolunga da 4,0 metri per completare una lunghezza totale del sistema di 5,0 metri.
• Opzione 05, omologazioni multiple: completamente certificata secondo gli standard ATEX, IECEx e CSA per il funzionamento sicuro in aree pericolose di Classe I Divisione 1/2 e Zona 0/2.
• Diametro della punta di 11 mm: offre un intervallo lineare esteso di 4,0 mm (160 mil) e un fattore di scala nominale di 3,94 V/mm (100 mV/mil).

Applicazioni

• Misurazioni della posizione della spinta assiale su turbine a vapore e a gas
• Misurazioni dell'espansione differenziale di rampa su turbomacchine industriali
• Monitoraggio della caduta e della posizione dell'asta su compressori alternativi
• Monitoraggio delle vibrazioni dell'albero su macchine di grandi dimensioni con cuscinetti a film fluido
• Generazione del segnale di riferimento di fase per tachimetro, velocità zero e Keyphasor

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Avvitare manualmente il corpo della sonda nel foro filettato, quindi serrare alla coppia di installazione consigliata di 15,2 N-m (133 in-lb). Non superare la coppia massima nominale del corpo di 45,2 N-m (400 in-lb).
• Mantenere un raggio di curvatura minimo del cavo di 25,4 mm (1,0 pollice) durante il cablaggio del cavo triassiale FluidLoc integrato, per evitare l'attenuazione del segnale o danni ai conduttori.
• Assicurarsi che la lunghezza totale della sonda (1,0 m) e la lunghezza del cavo di prolunga (in genere 4,0 m) corrispondano alla lunghezza del sistema di 5,0 metri indicata sul sensore Proximitor 3300 XL.
• Assicurarsi che la connessione ClickLoc sia completamente protetta dal protettore del connettore preinstallato, per impedire l'ingresso di oli industriali, acqua o altri contaminanti di processo.

Conformità e certificazioni

• EMC: Conforme alla direttiva della Comunità Europea 2014/30/UE, alla norma EN 61000-6-2 (immunità per ambienti industriali) e alla norma EN 61000-6-4 (emissioni per ambienti industriali).
• RoHS: Conforme alla direttiva UE 2011/65/UE e alle normative China RoHS.
• Approvazioni per aree pericolose (opzione 05):
  • ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
  • Nord America (CSA): Classe I, Zona 0, AEx ia IIC T5...T1 Ga; Classe I, Divisione 1, Gruppi A, B, C e D; Classe I, Divisione 2, Gruppi A, B, C e D.
