Bently Nevada 330908-00-46-05-02-05 3300 NSv Sonda di prossimità

Descrizione

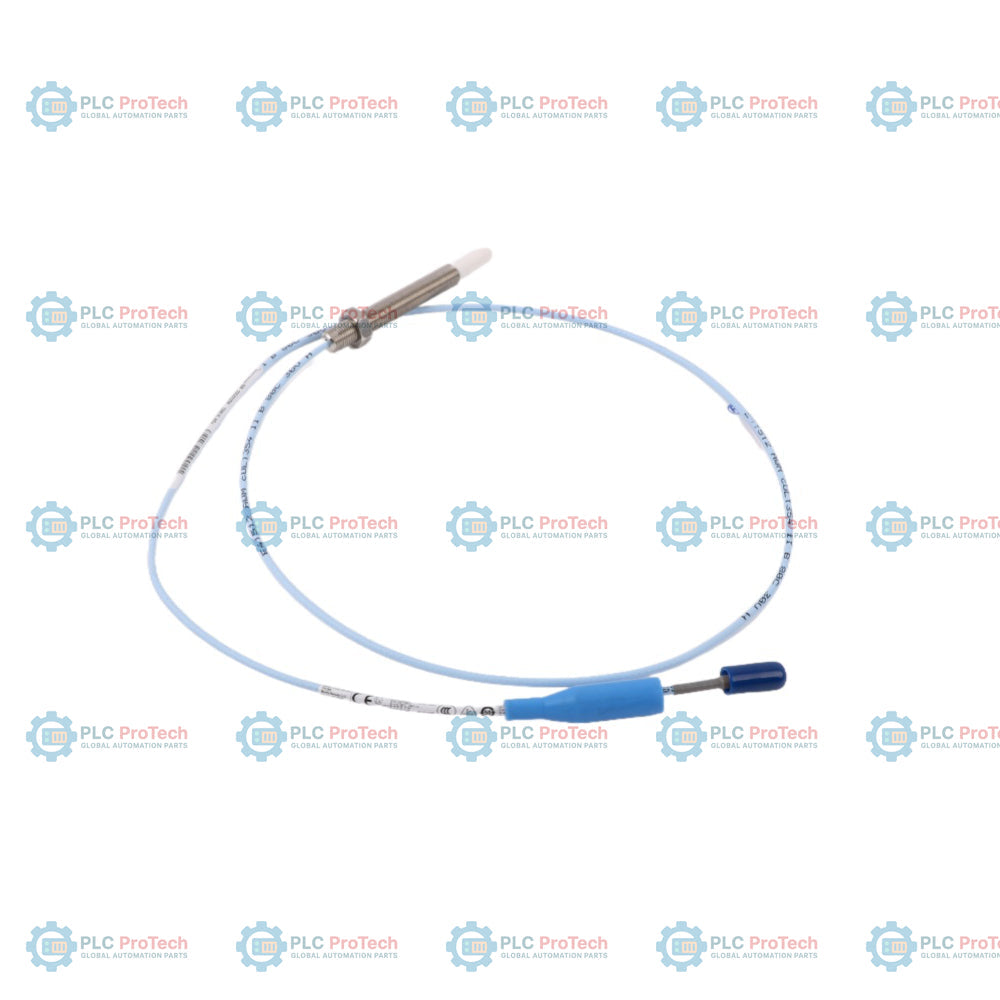

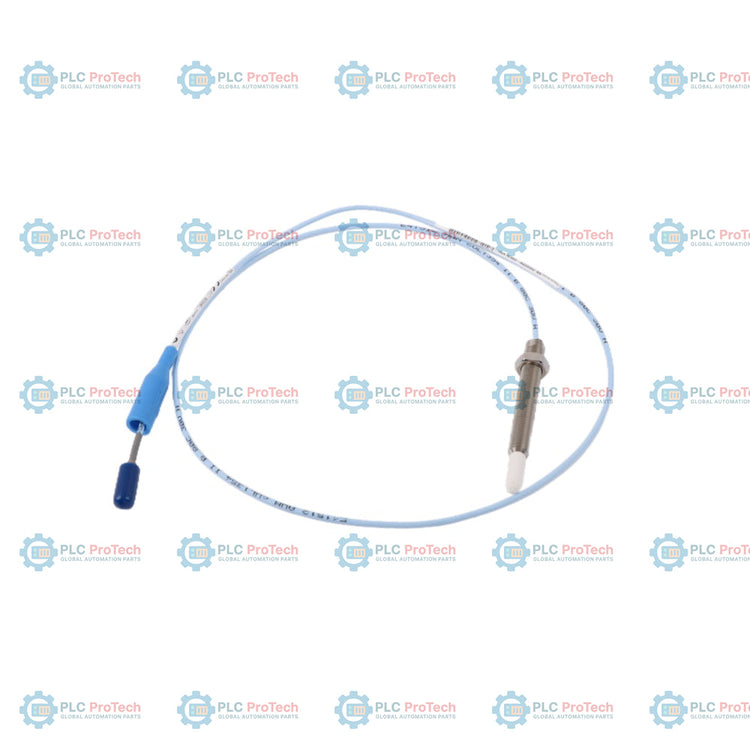

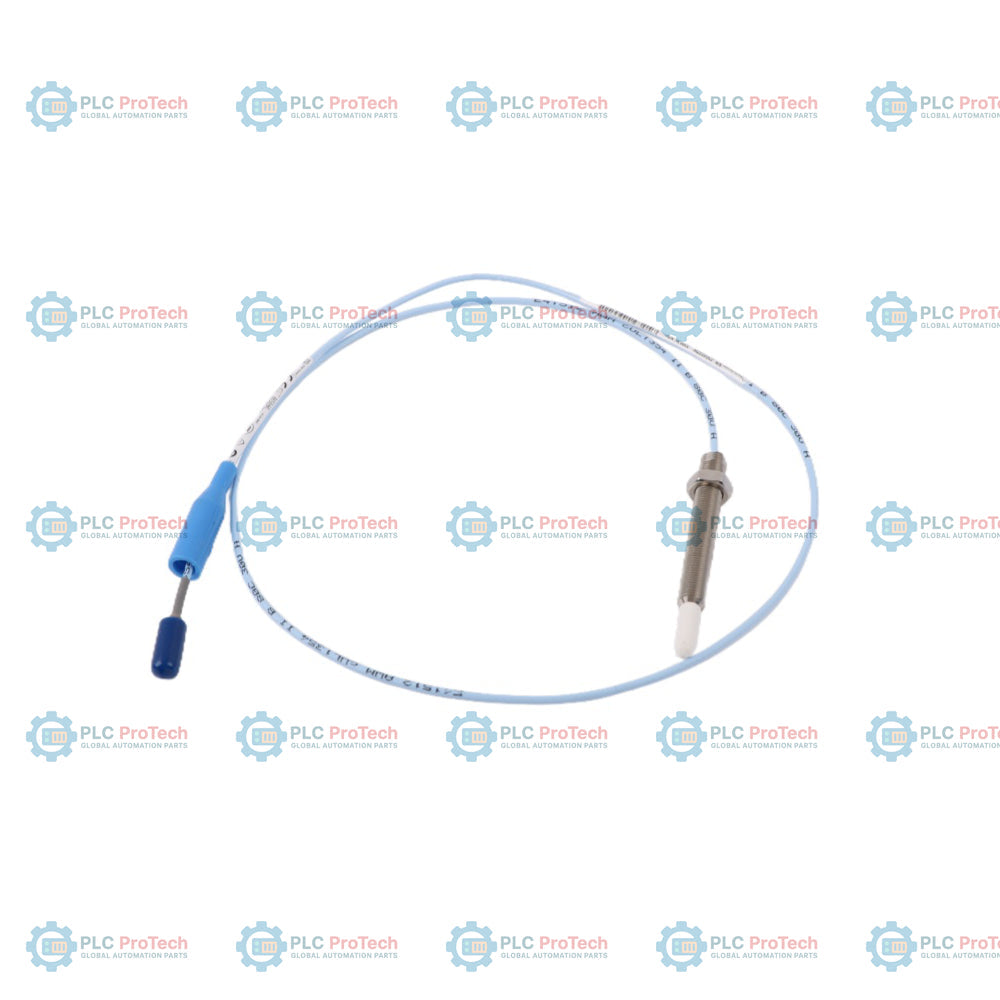

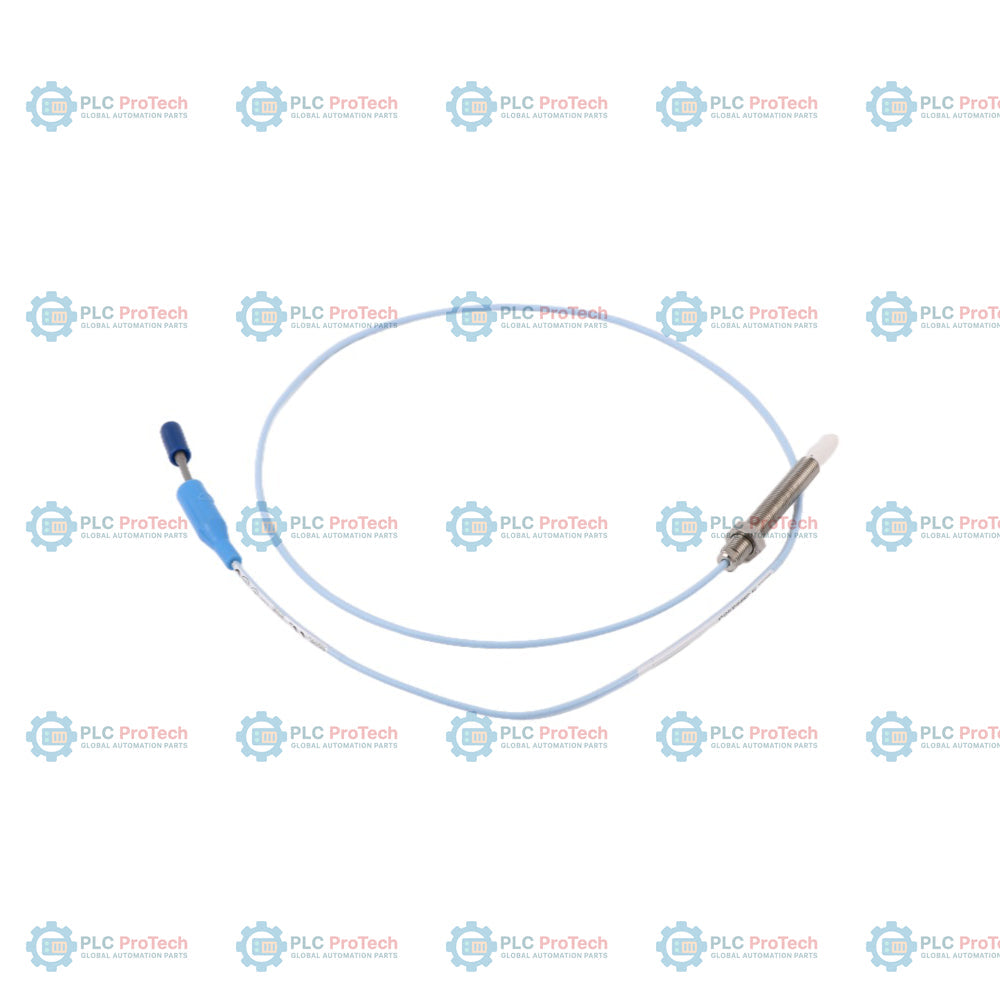

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 46 (lunghezza complessiva del corpo di 4,6 pollici) specificano questa configurazione della sonda di prossimità 3300 NSv con filettatura 3/8-24 UNF senza armatura — 330908-00-46-05-02-05. Questo sensore di spostamento a correnti parassite senza contatto è configurato con una lunghezza totale del cavo di 0,5 metri, terminante in un connettore coassiale miniaturizzato ClickLoc (opzione 02), ed è certificato con approvazioni multiple per aree pericolose (opzione 05). Viene utilizzato per misurare le vibrazioni dell'albero, la posizione radiale o lo spostamento assiale in luoghi in cui le dimensioni ridotte del target o gli spazi limitati di installazione impediscono l'uso di sonde di prossimità di dimensioni standard.

La sonda 330908 è progettata per funzionare specificamente all'interno del sistema di trasduttori di prossimità 3300 XL NSv, interfacciandosi direttamente con il cavo di prolunga 330930 e il sensore Proximitor 330980. A differenza di altre configurazioni della serie 3300 NSv, dotate di armatura protettiva in acciaio inossidabile o di filettature di montaggio alternative, questa variante specifica della sonda presenta un cavo coassiale nudo da 75 ohm senza armatura esterna, per ridurre il peso di installazione e massimizzare la flessibilità nei percorsi stretti delle canaline.

Caratteristiche

• Lunghezza non filettata di 0,0 pollici (corpo completamente filettato)
• Lunghezza complessiva filettata del corpo di 4,6 pollici con filettatura 3/8-24 UNF-2A
• Lunghezza totale del cavo integrato di 0,5 metri (20 pollici)
• Connettore coassiale miniaturizzato ClickLoc senza protezione aggiuntiva del connettore
• Cavo coassiale standard da 75 ohm con isolamento in fluoroetilene propilene (FEP), senza armatura
• Approvazioni degli enti (opzione 05), incluse classificazioni per aree pericolose ATEX, IECEx e CSA

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale su macchinari con alberi di piccolo diametro
• Monitoraggio delle vibrazioni di turbine a gas aeroderivative
• Macchinari rotanti con aree target ristrette o giochi meccanici ridotti
• Monitoraggio diagnostico di macchinari ad alta velocità con diametro dell'albero del rotore limitato

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Instradamento dei cavi: Evitare di instradare i cavi coassiali in aree in cui possono essere soggetti a schiacciamenti o piegature strette. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in).
• Montaggio della custodia: Avvitare la sonda nella staffa di montaggio o nella custodia della macchina fino alla profondità corretta. Per filettature 3/8-24 UNF, non superare la coppia massima nominale di 33.9 N m (300 in-lb); si consiglia una coppia di 11.3 N m (100 in-lb).
• Distanza di calibrazione: Regolare la sonda alla distanza consigliata di 1.0 mm (40 mils) dalla superficie target utilizzando uno spessimetro o misurando la tensione di uscita CC del sensore Proximitor.
• Protezione dei connettori: Assicurarsi che i connettori ClickLoc siano puliti e privi di olio o umidità. Utilizzare nastro in silicone o protezioni per connettori durante l'installazione in ambienti difficili.

Conformità e certificazioni

• EMC: Direttiva 2014/30/UE della Comunità Europea, norme EN 61000-6-2 ed EN 61000-6-4.
• RoHS: Direttiva 2011/65/UE della Comunità Europea e RoHS cinese (designazione EFUP di 15 anni).
• Approvazioni per aree pericolose (opzione 05): ATEX/IECEx (Classe I, Zona 0: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Classe I, Zona 2: Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc) e certificazioni nordamericane (Classe I, Div 1, Gruppi A, B, C, D; Classe I, Div 2, Gruppi A, B, C, D).
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1).
