Descrizione

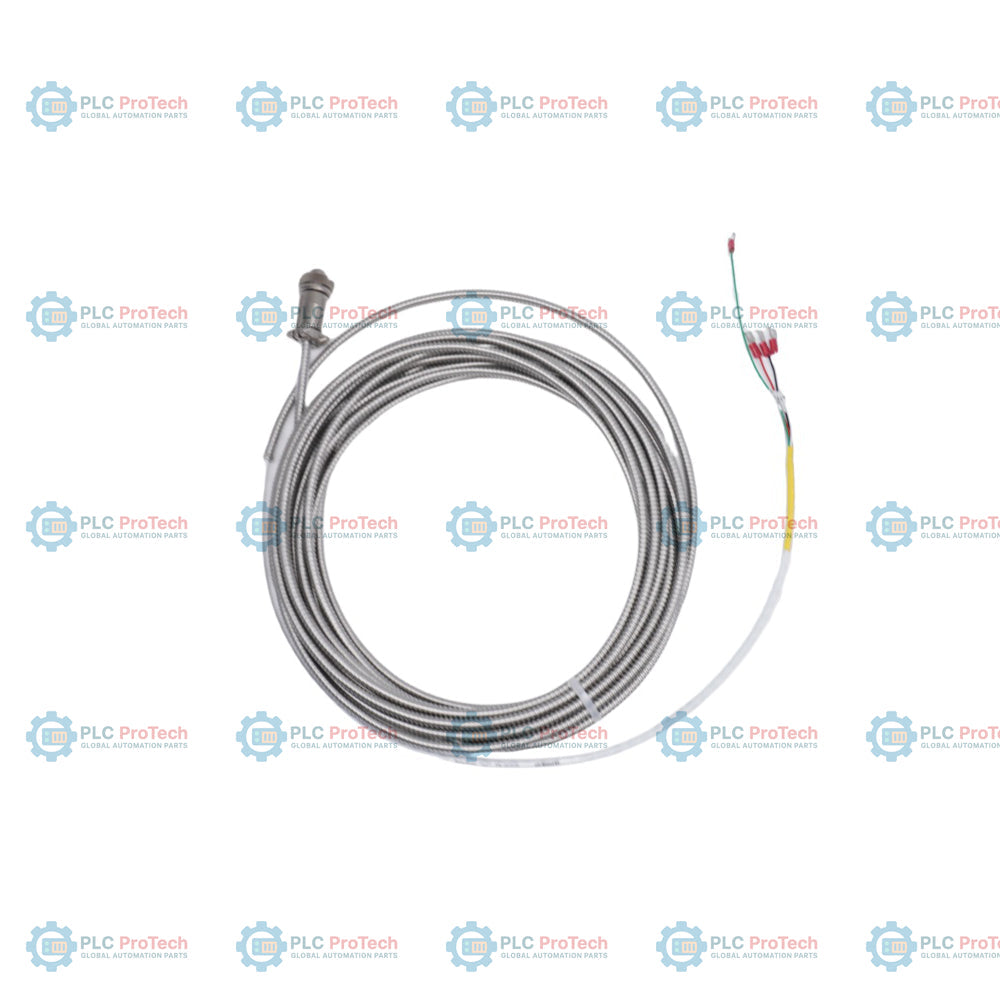

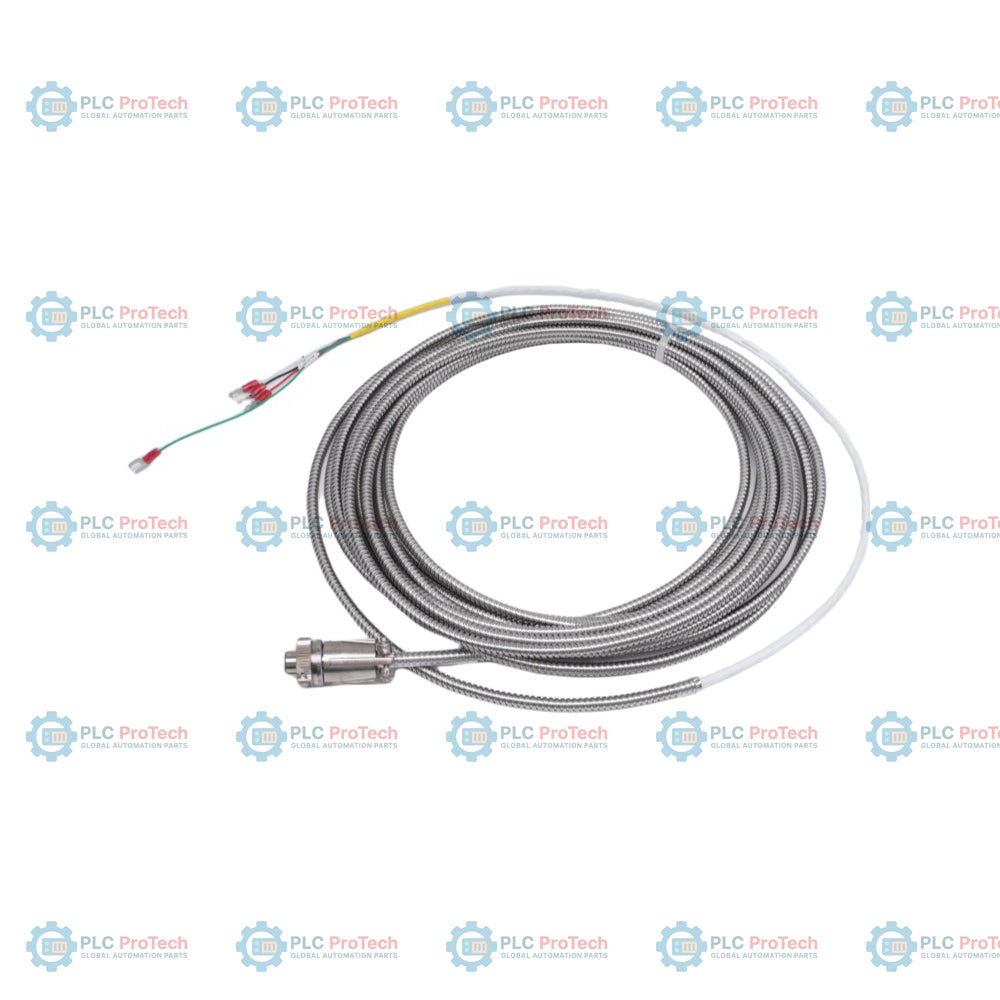

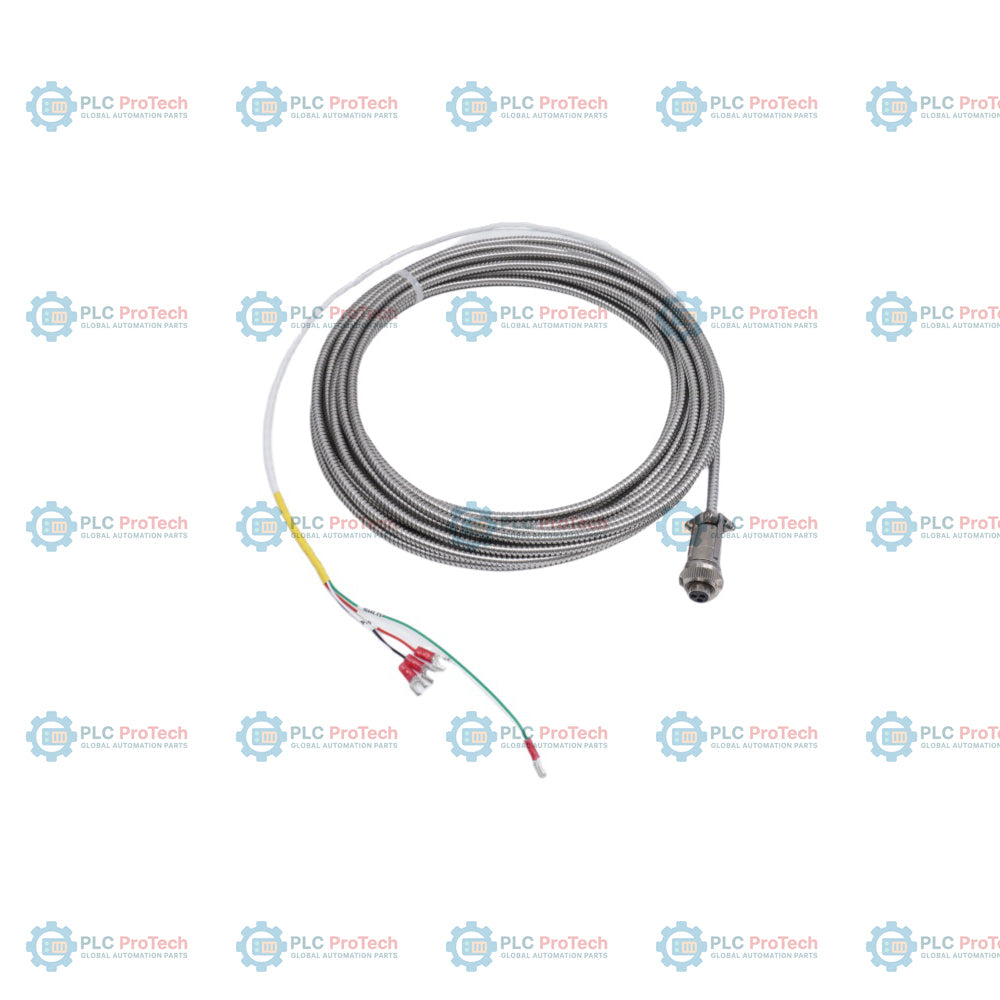

16710-40 è un cavo di interconnessione progettato per l'uso nei sistemi di monitoraggio di macchinari critici, specificamente per facilitare la trasmissione dei segnali tra gli accelerometri 330400 o 330425 e le apparecchiature di monitoraggio o di interfaccia associate. Questa configurazione
16710-40 offre una lunghezza totale del cavo di 40 ft (12,2 m).
Questo cavo schermato a 3 conduttori è realizzato per mantenere l'integrità del segnale negli ambienti industriali. È dotato di un connettore a 3 prese a un'estremità e di capicorda all'altra, fornendo un collegamento sicuro per le catene di monitoraggio delle vibrazioni. Se utilizzato con trasduttori Bently Nevada compatibili, supporta corrette pratiche di messa a terra e schermatura, garantendo un'acquisizione affidabile dei dati per l'analisi delle vibrazioni dei macchinari.
Caratteristiche
- Lunghezza totale: 40 ft (12,2 m)
- Tipo di cavo: schermato a 3 conduttori, 22 AWG (0,5 mm2)
- Connettore: connettore a 3 prese all'estremità del trasduttore
- Terminazione: capicorda all'estremità del sistema di monitoraggio
- Compatibilità: interconnessione standard per gli accelerometri delle serie Bently Nevada 330400 e 330425
- Integrità del segnale: progettato per ridurre al minimo il rumore e il degrado del segnale sulle lunghe distanze
Applicazioni
- Monitoraggio delle vibrazioni di macchinari critici
- Misurazioni dell'accelerazione della carcassa per il monitoraggio dell'ingranamento
- Protezione di macchinari rotanti (ad es., pompe, compressori, turbine)
- Interconnessione tra alloggiamenti remoti dei sensori e morsettiere o ingressi del monitor
Informazioni per l'ordine
| Opzione |
Codice su questo SKU |
Descrizione |
| Codice articolo ordinabile |
16710-40 |
Cavo di interconnessione, 40 ft (12,2 m) |
| A - Lunghezza del cavo |
40 |
Lunghezza totale di 40 ft (12,2 m) |
Specifiche tecniche
| Parametro |
Specifiche |
| Produttore |
Bently Nevada (Baker Hughes) |
| Codice articolo |
16710-40 |
| Tipo di cavo |
Schermato a 3 conduttori, 22 AWG (0,5 mm2) |
| Collegamento del trasduttore |
Connettore a 3 prese |
| Terminazione del sistema |
Capicorda |
| Lunghezza totale |
40 ft (12,2 m) |
| Lunghezza massima del cavo |
300 m (1000 ft) di capacità totale del sistema |
Linee guida per l'installazione
- Assicurarsi che il connettore di accoppiamento sia saldamente serrato al sensore per mantenere il grado di protezione richiesto contro l'ingresso (IP54 o superiore).
- Ove possibile, instradare i cavi in una canalina protettiva per prevenire danni meccanici.
- Evitare di instradare i cavi di segnale vicino alle linee elettriche ad alta tensione per ridurre al minimo le interferenze elettromagnetiche (EMI).
- Utilizzare un adeguato fermacavo in corrispondenza del collegamento al sensore per evitare tensioni sui pin del connettore.
- Verificare che i collegamenti dei capicorda siano saldi sulla scheda di interfaccia del monitoraggio o sulla morsettiera.
