Bently Nevada 330130-00-05-05-02-00 3300 XL Sonda di prossimità

Descrizione

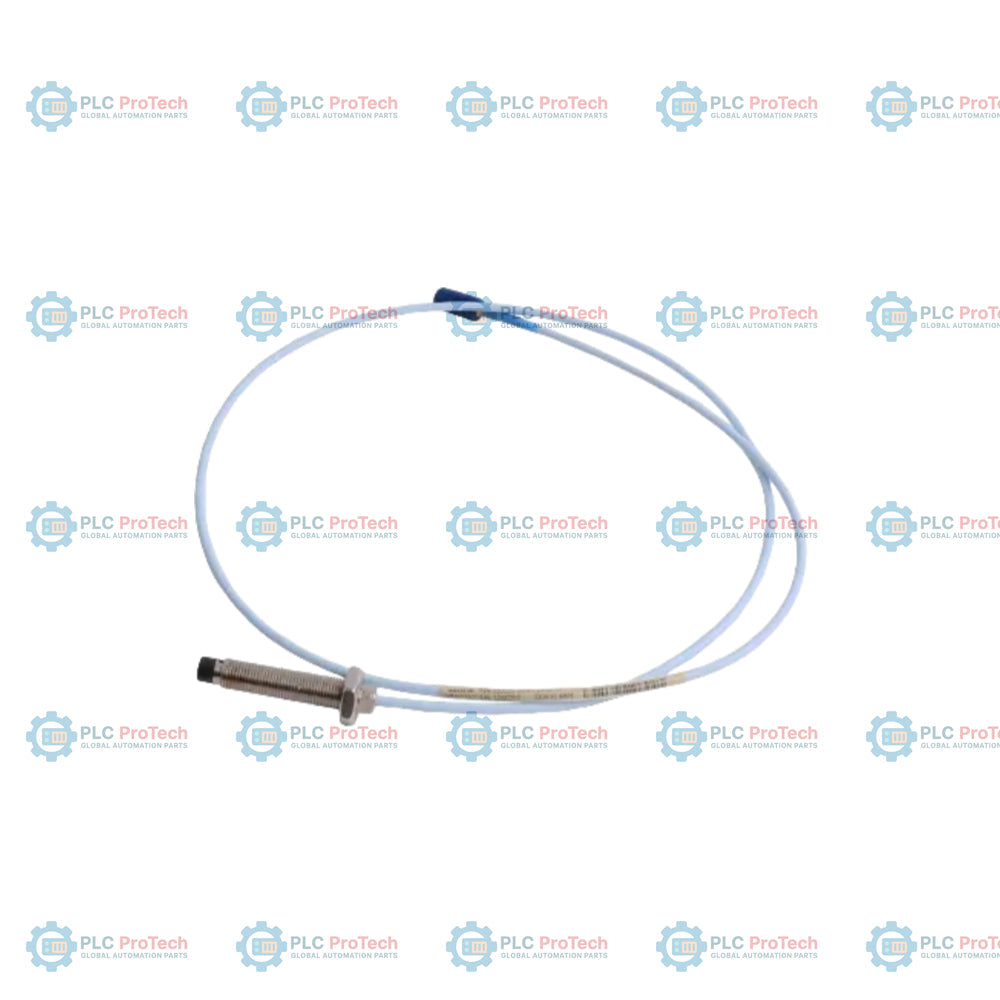

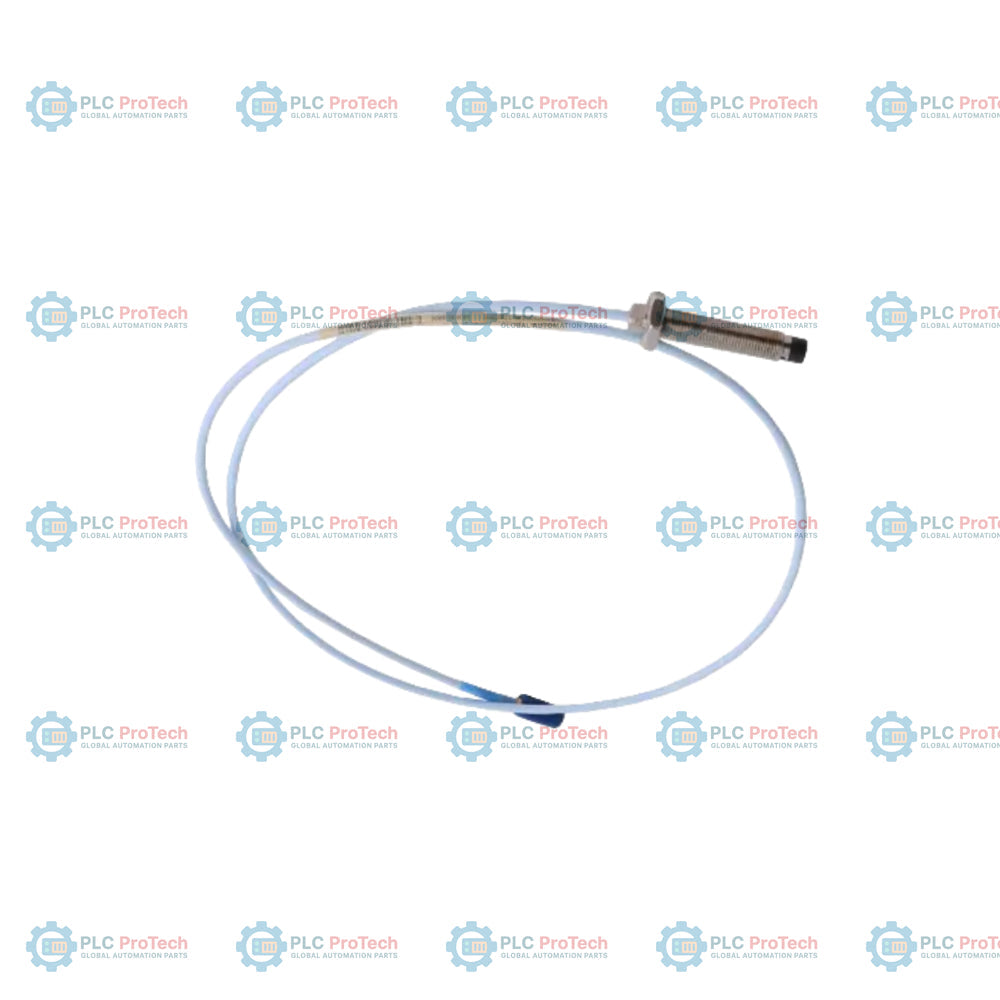

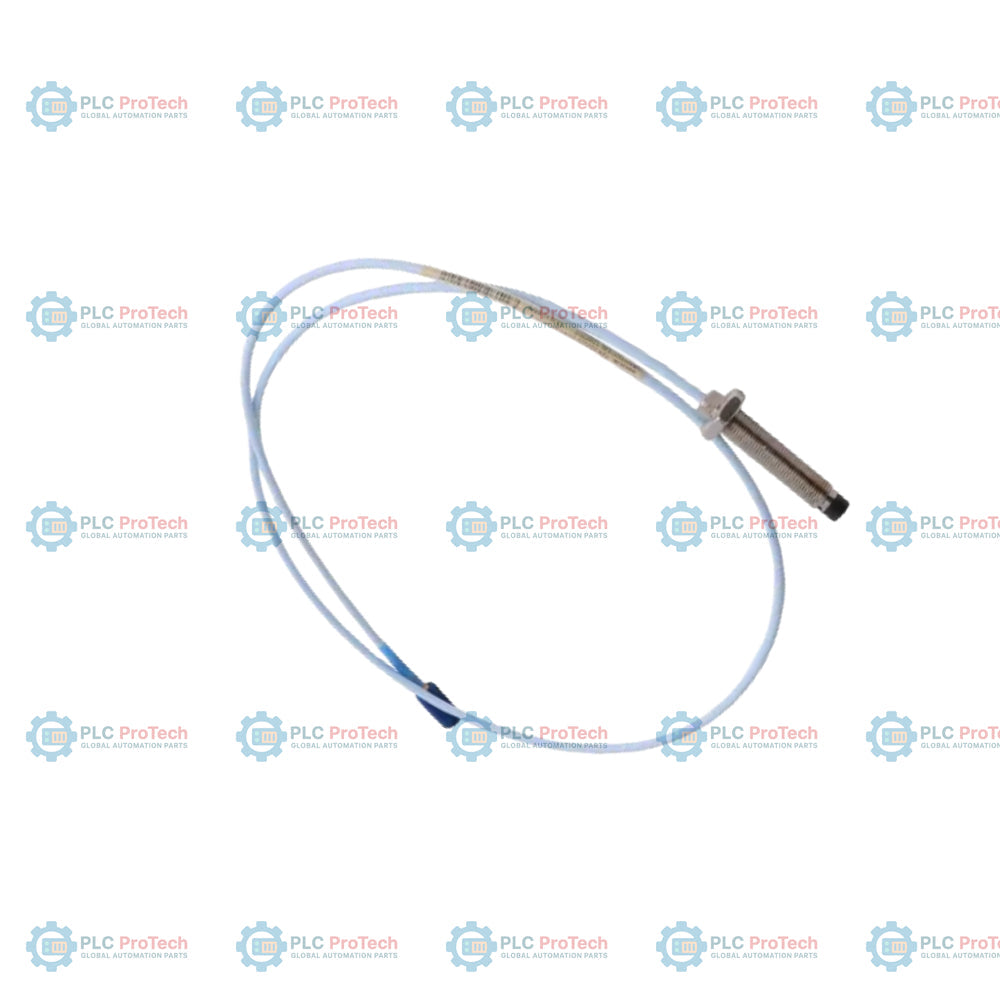

Corpo della sonda in acciaio completamente filettato 3/8-24 UNF (opzione 00), con lunghezza complessiva del corpo di 0,5 pollici (opzione 05) e lunghezza totale del cavo di 0,5 m (opzione 05) — 330130-00-05-05-02-00.

Questa configurazione ordinabile rappresenta una combinazione specifica di dimensioni fisiche, caratteristiche di montaggio, proprietà del cavo e opzioni di certificazione all'interno del sistema di trasduttori di prossimità Bently Nevada 3300 XL da 8 mm. La sonda funziona secondo il principio di misurazione a correnti parassite senza contatto, rilevando variazioni microscopiche della distanza da un bersaglio metallico conduttivo. Viene utilizzata in applicazioni industriali pesanti per monitorare parametri della macchina, tra cui vibrazioni dell'albero, posizione assiale, spostamento di spinta e velocità di rotazione su apparecchiature critiche ad alta velocità come turbine a vapore, compressori centrifughi e pompe industriali.

Caratteristiche

• Corpo completamente filettato: l'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, consentendo di filettare l'intero corpo della sonda per una regolazione flessibile del montaggio.
• Corpo corto: l'opzione 05 specifica una lunghezza complessiva del corpo di 0,5 pollici (13 mm) per l'installazione in alloggiamenti o staffe di macchinari stretti.
• Lunghezza del cavo integrato: l'opzione 05 fornisce un cavo della sonda da 0,5 metri (1,6 piedi) che si collega direttamente ai cavi di prolunga standard 3300 XL.
• Cavo e collegamento coassiali: l'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato con un cavo standard con guaina in FEP per la protezione ambientale.
• Configurazione per uso generale: l'opzione 00 indica che questa unità specifica non dispone di certificazioni speciali da parte di enti per aree pericolose.
• Tenuta di processo: progettata con una punta in solfuro di polifenilene (PPS) e un corpo in acciaio inossidabile per prevenire perdite di olio e gas sotto pressione.

Applicazioni

Le applicazioni tipiche dei macchinari in cui viene implementata questa configurazione includono:

• Monitoraggio dello spostamento di spinta e della posizione assiale nelle turbine a gas e a vapore
• Monitoraggio delle vibrazioni radiali e dell'allineamento dell'albero nei compressori centrifughi ad alta pressione
• Misurazioni della velocità di rotazione e del riferimento di fase keyphasor sugli alberi dei generatori
• Monitoraggio continuo dell'espansione del corpo e della posizione delle valvole negli impianti di generazione elettrica

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per stabilire il corretto allineamento di installazione e proteggere l'integrità elettrica del sistema del sensore, applicare le seguenti pratiche:

• Coppia di serraggio della filettatura: per il corpo della sonda in acciaio 3/8-24 UNF, applicare una coppia nominale di installazione di 3.4 N-m (30 in-lb). In nessun caso superare una coppia di 11.3 N-m (100 in-lb) durante le regolazioni di montaggio.
• Impostazione del traferro: posizionare la punta della sonda al punto medio dell'intervallo lineare. Collegare la sonda al sensore Proximitor e monitorare l'uscita in tensione; impostare il traferro nominale quando la lettura in uscita registra circa -10 VDC.
• Area target: assicurarsi che la superficie target sia una faccia metallica piana e conduttiva con un diametro di almeno 15.2 mm (0.6 in) per evitare errori di calibrazione del segnale.
• Protezione coassiale: mantenere il collegamento coassiale miniaturizzato asciutto e privo di contaminanti. Si raccomanda l'uso di un protettore per connettori standard per isolare elettricamente il guscio del connettore dalla messa a terra della macchina.

Conformità e certificazioni

Questa configurazione del prodotto è fabbricata secondo controlli di qualità industriale standard con l'Opzione 00 e non dispone di certificazioni per aree pericolose (come approvazioni ATEX, IECEx o CSA). Per installazioni in aree pericolose, è necessario specificare configurazioni alternative contenenti l'Opzione 05 di approvazione o suffissi regionali come -CN (NEPSI + CCC per la Cina). Questa unità standard per uso generico è adatta all'installazione in ubicazioni di macchinari non pericolose.
