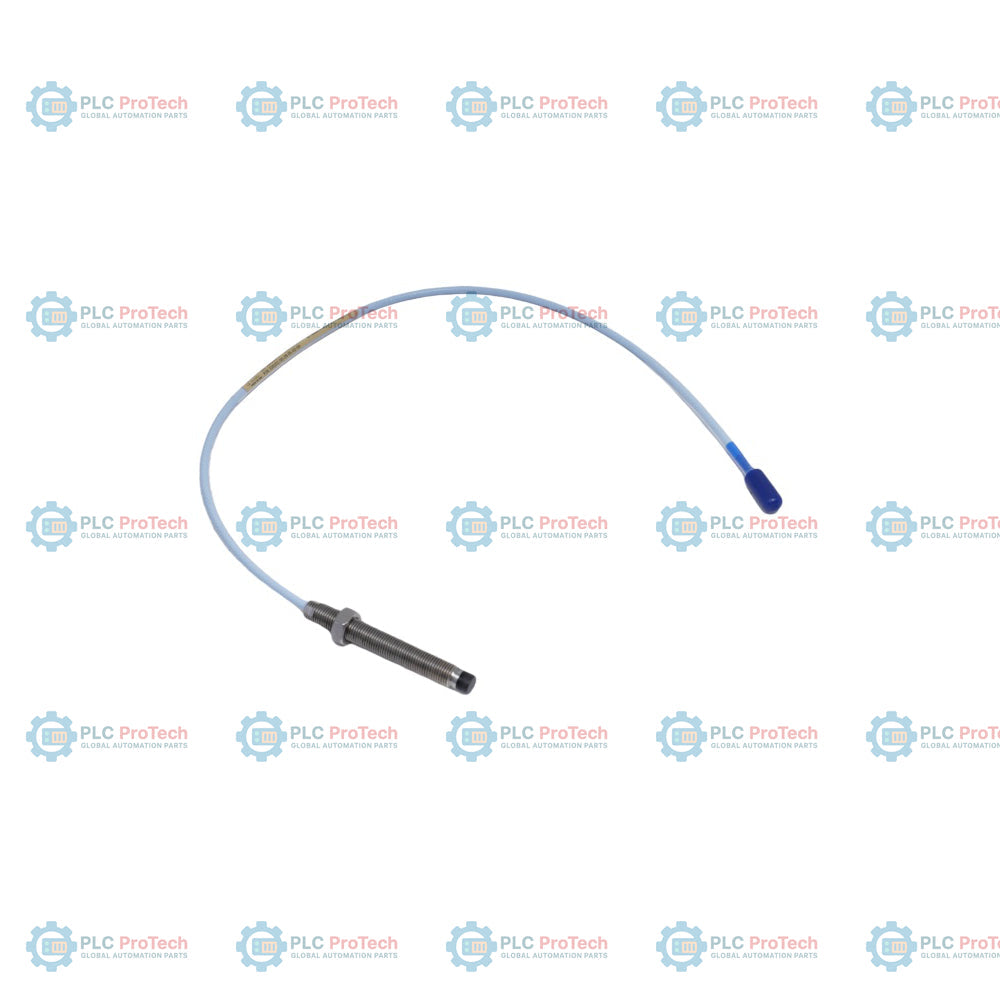

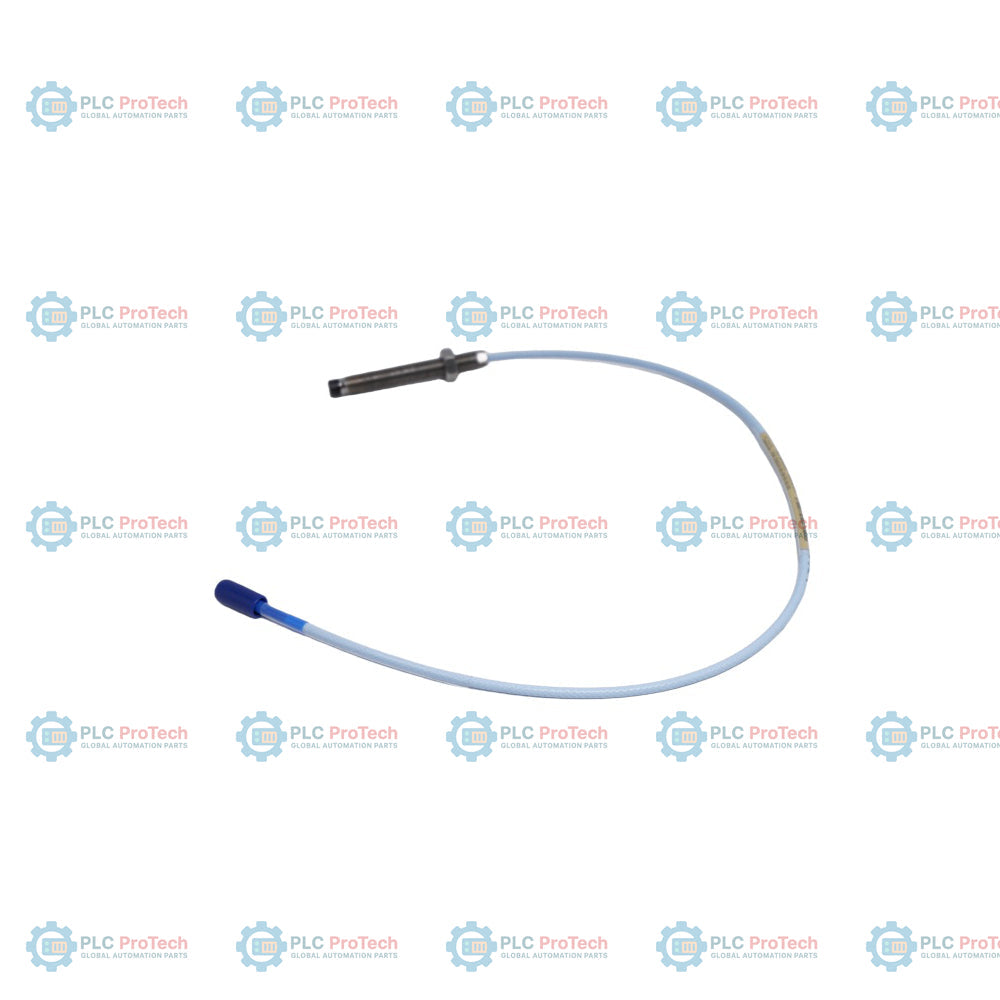

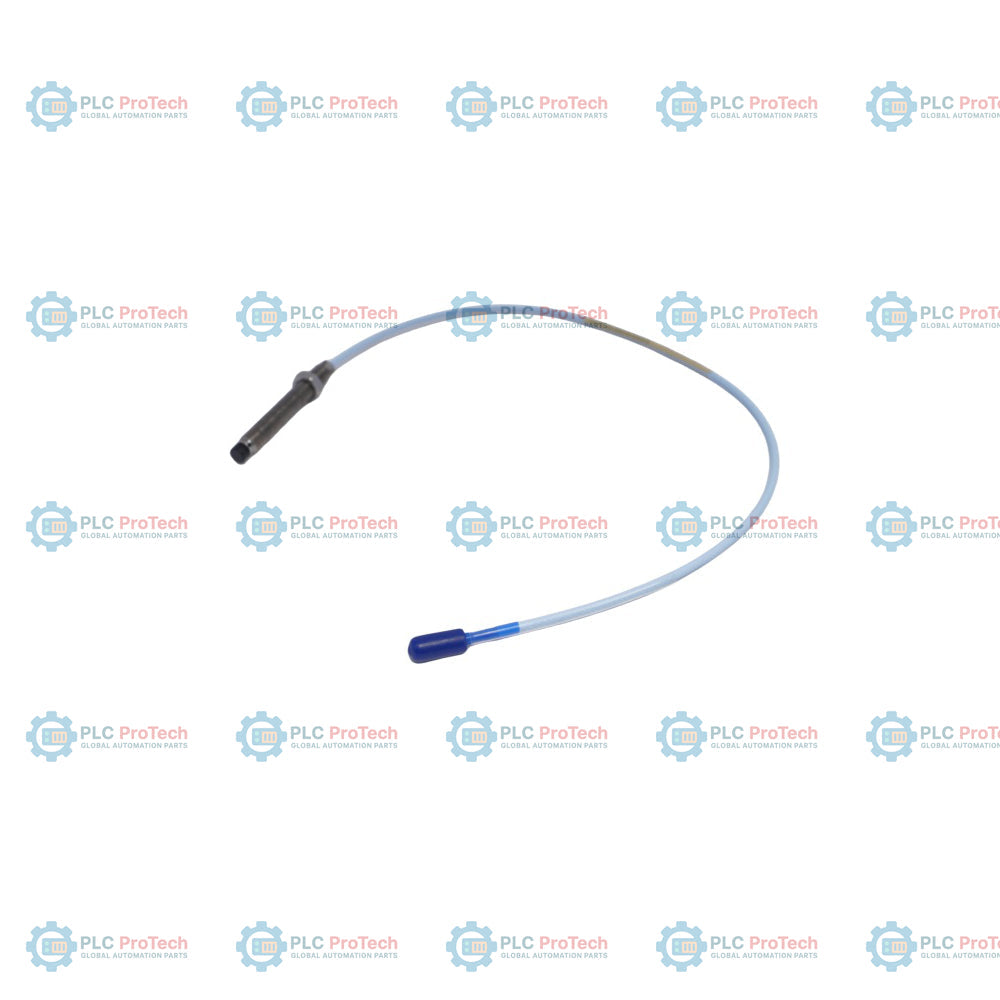

Bently Nevada 330101-00-28-05-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

La Bently Nevada 330101-00-28-05-02-00 è una sonda di prossimità non armata da 8 mm appartenente al sistema di trasduzione di prossimità standard del settore 3300 XL 8 mm Proximity Transducer System. Questo sensore a correnti parassite ad alta precisione è progettato per misurazioni senza contatto delle vibrazioni e della posizione dell'albero in macchinari rotanti soggetti a forti vibrazioni, tra cui turbine a vapore, turbine a gas, compressori, pompe e sistemi di generatori.

Questa configurazione specifica è realizzata con un corpo in acciaio completamente filettato 3/8-24 UNF (lunghezza non filettata di 0,0 in) e presenta una lunghezza complessiva del corpo di 2,8 pollici. È dotata di una sonda corta con lunghezza totale di 0,5 metri (1,6 piedi), terminata con un connettore coassiale ClickLoc miniaturizzato dorato su un cavo coassiale standard isolato in FEP. Poiché è progettata senza armatura e non richiede approvazioni per aree pericolose, questo SKU rappresenta una scelta conveniente per installazioni industriali generiche in cui i condotti esistenti forniscono protezione fisica.

La sonda funziona secondo il principio delle correnti parassite, proiettando un campo elettromagnetico su un albero metallico target (come l'acciaio AISI 4140). Qualsiasi variazione della distanza fisica modifica il campo, generando un segnale di spostamento altamente preciso che i sensori Proximitor 330180 compatibili convertono in uscite di tensione standard. Questi segnali vengono generalmente integrati nei moduli rack Bently Nevada 3500 o nei monitor di protezione dei macchinari per mantenere un controllo costante dello stato dell'apparecchiatura e attivare arresti di sicurezza automatici quando vengono superati i limiti di vibrazione.

Caratteristiche

• Corpo completamente filettato: la lunghezza non filettata di 0,0 in offre la massima versatilità strutturale per il montaggio diretto sull'alloggiamento del cuscinetto o su una staffa.
• Lunghezza del corpo di 2,8 pollici: dimensioni compatte del corpo ottimizzate per ambienti di montaggio con spazio ridotto.
• Cavo isolato in FEP: cavo triassiale da 75 ohm isolato con propilene etilene fluorurato (FEP), che offre eccellente resistenza chimica e durata in ambienti caldi e ricchi di olio.
• Connettore coassiale ClickLoc: il connettore dorato di tipo "click" garantisce un innesto fisico sicuro e il massimo trasferimento del segnale senza utensili speciali.
• Lunghezza totale di 0,5 metri: lunghezza compatta del cavo della sonda, progettata per l'integrazione in sistemi trasduttori complessivi da 5 metri o 9 metri tramite cavi di prolunga standard Bently Nevada.
• Costruzione robusta del sensore: presenta una punta in solfuro di polifenilene (PPS) ad alta integrità, stampata su un corpo in acciaio inossidabile AISI 303/304 resistente alla corrosione.

Applicazioni

• Monitoraggio delle vibrazioni dinamiche dell'albero in turbine industriali ad alta velocità
• Misurazioni della posizione assiale del rotore e dello spostamento dovuto alla dilatazione termica in macchinari critici
• Thrust bearing wear and rotor position tracking in pumps and centrifugal compressors
• Usura dei cuscinetti reggispinta e monitoraggio della posizione del rotore in pompe e compressori centrifughi
• Catene permanenti di protezione dei macchinari e monitoraggio delle condizioni degli asset rotanti

Gioco del film d'olio del cuscinetto e analisi delle vibrazioni strutturali

Informazioni per l'ordine

Non richiesto / Nessuna approvazione di enti

Linee guida per l'installazione

Per garantire prestazioni corrette e una lunga durata della sonda di prossimità 3300 XL 8 mm, è necessario seguire le seguenti linee guida per l'installazione:

• Innesto della filettatura: L'innesto massimo consigliato della filettatura è di 0.563 in (14.3 mm). Evitare di superare questo limite durante il montaggio per prevenire il grippaggio meccanico.
• Coppia di serraggio del corpo della sonda: Serrare il corpo della sonda a una coppia iniziale consigliata di 11.2 N-m (100 in-lbf), con un limite massimo nominale di 33.9 N-m (300 in-lbf).
• Manutenzione dei connettori: Serrare manualmente i connettori ClickLoc dorati. Non utilizzare pinze o altri utensili metallici sui collegamenti oro-oro. Mantenere un raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) lungo il percorso.
• Instradamento dei cavi: Assicurarsi che il cavo coassiale sia adeguatamente fissato, schermato e messo a terra secondo gli standard per il monitoraggio dei macchinari industriali, per evitare che il rumore elettrico alteri i segnali di misura.
