Panoramica del prodotto

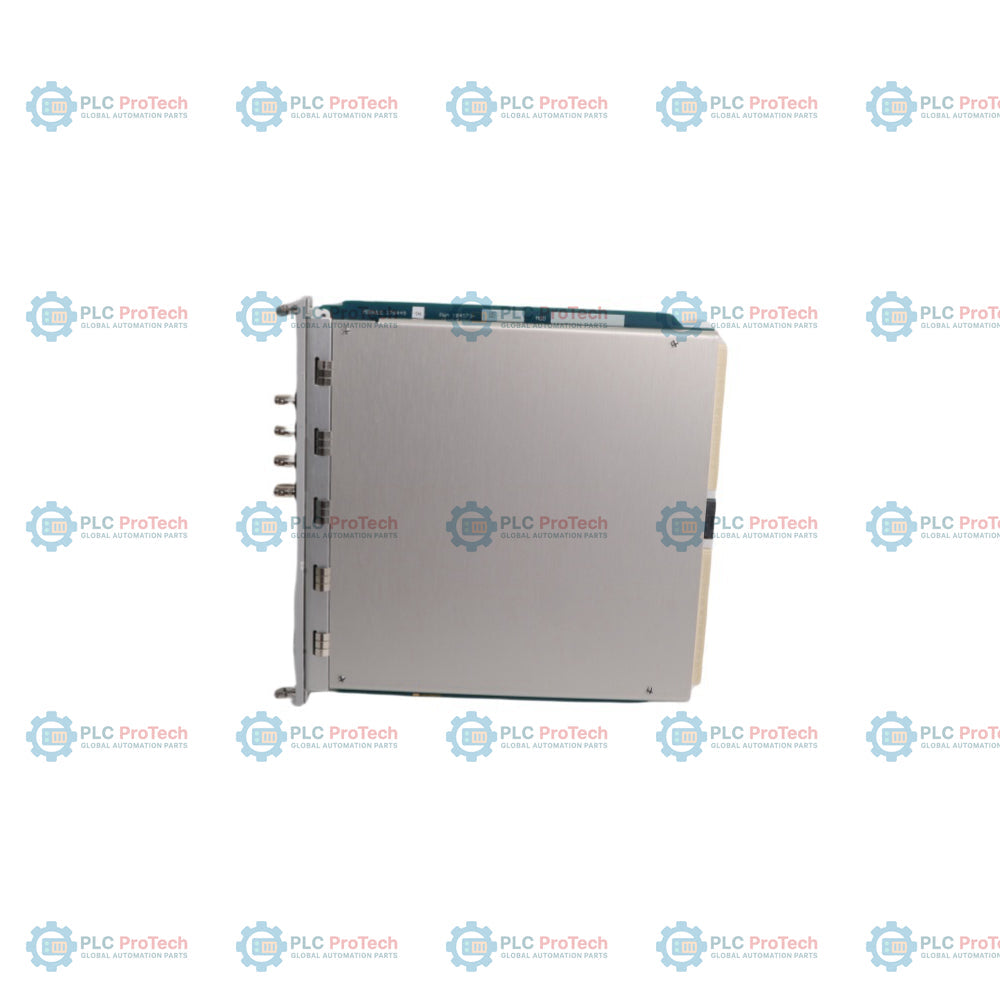

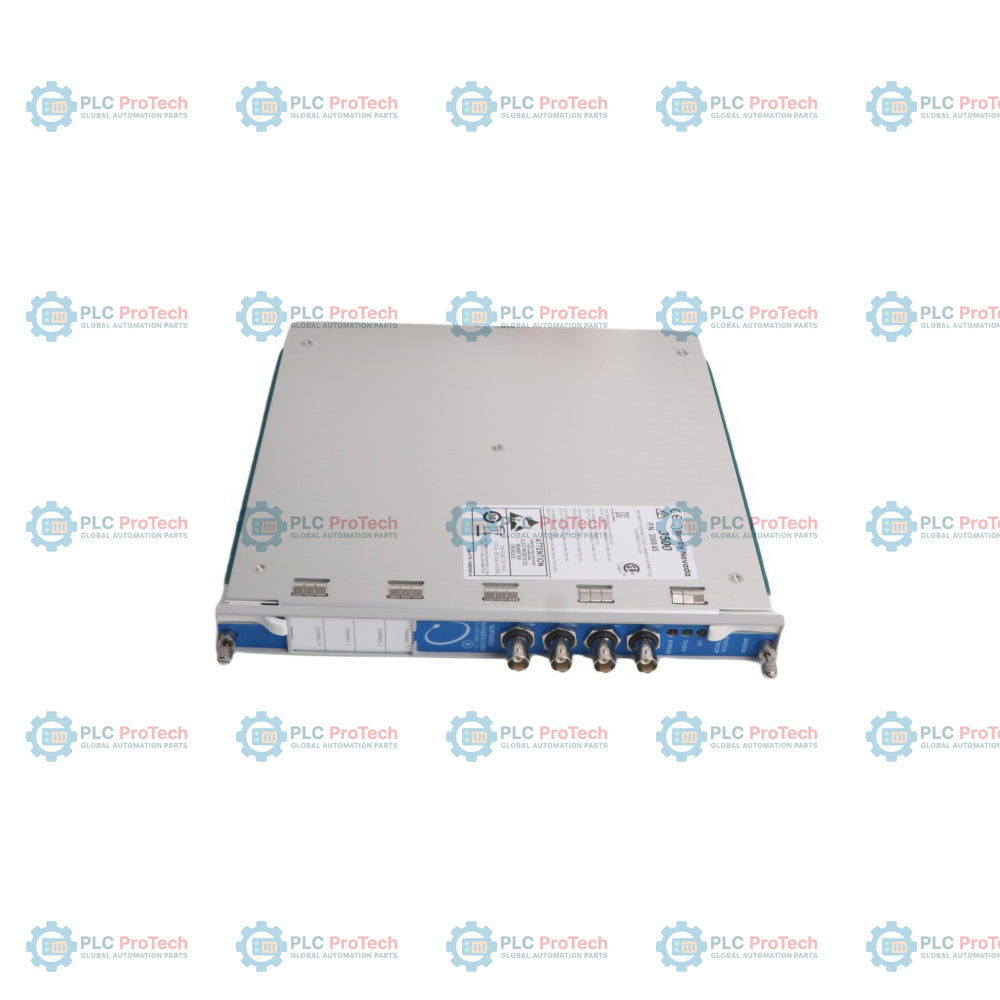

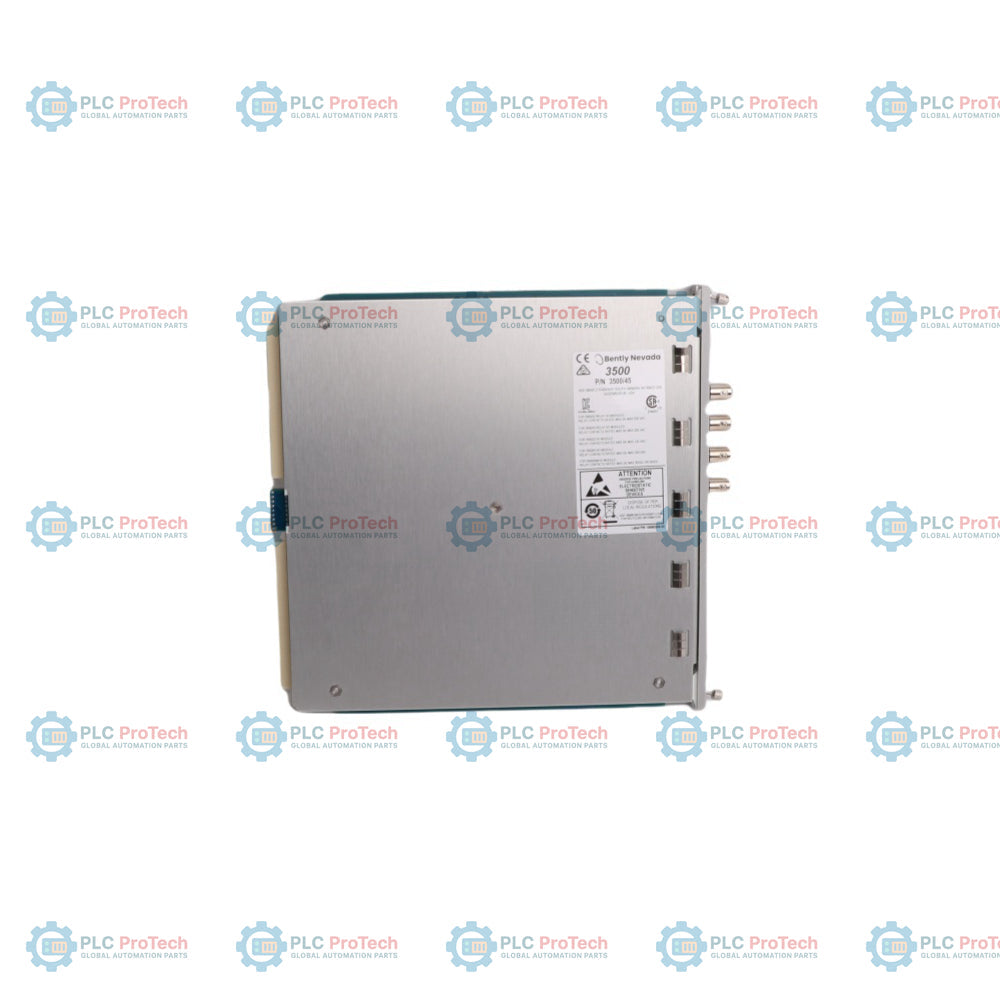

La 176449-04 è una scheda di strumentazione a 4 canali ad alta integrità, sviluppata per il sistema di protezione dei macchinari Bently Nevada 3500 Series standard del settore. Operando come monitor di posizione specializzato, questa scheda elabora i segnali dinamici in ingresso provenienti da sonde di prossimità, trasduttori di posizione rotativa (RPT), potenziometri rotativi e trasformatori differenziali variabili lineari (LVDT) sia in CA sia in CC. Gli ambienti di processo continuo critici, come le centrali termoelettriche a carico di base, le raffinerie petrolchimiche e le attività di estrazione mineraria pesante, si affidano alla 176449-04 per monitorare i movimenti macroscopici dei macchinari negli asset di turbomacchinari critici. Monitorando parametri quali la posizione della spinta assiale, l’espansione differenziale, l’espansione del carter e le posizioni delle valvole, fornisce avvisi tempestivi sulle deviazioni strutturali. Questo controllo continuo attiva comandi di arresto automatico in caso di spostamenti meccanici non sicuri, proteggendo gli asset rotanti pesanti e riducendo drasticamente i tempi di inattività non pianificati degli asset.

Architettura meccanica e valutazione del segnale

L’infrastruttura hardware, il framework di compatibilità con più trasduttori e la logica algoritmica del 176449-04 supporta configurazioni flessibili per la diagnostica dei macchinari:

• Assegnazione delle coppie di canali: Gestisce i dati su quattro canali indipendenti programmati a coppie, consentendo al modulo di eseguire contemporaneamente fino a due funzioni di posizione distinte (ad esempio, i canali 1 e 2 elaborano la posizione assiale mentre i canali 3 e 4 monitorano la posizione della valvola).

• Interfacciamento versatile dei trasduttori: Integra reti di condizionamento dell’ingresso selezionabili via software, che regolano automaticamente l’impedenza d’ingresso interna e i profili di eccitazione per adattarsi a diverse tecnologie hardware dei sensori.

• Monitoraggio delle soglie a due livelli: Configura setpoint di allerta individuali per tutte le variabili misurate attive, insieme a livelli di intervento personalizzabili per condizioni di pericolo assegnati a due variabili critiche designate per ciascuna coppia di canali.

• Registrazione telemetrica indipendente: Fornisce uscite analogiche isolate individuali da +4 a +20 mA per i canali separati, consentendo un monitoraggio affidabile da parte di reti DCS e SCADA esterne senza alterare i loop di protezione principali.

• Diagnostica dei guasti ad alta velocità: Esegue scansioni diagnostiche interne con una velocità di aggiornamento di 100 ms o meno, verificando l’integrità del percorso del segnale analogico e modificando lo stato dei LED locali in caso di guasto del trasduttore.

Parametri fisici e prestazionali

Domande frequenti su protezione e configurazione dei macchinari

Come assegnano gli operatori funzioni meccaniche diverse ai quattro canali di ingresso?

I canali del monitor vengono programmati a coppie utilizzando il software 3500 Rack Configuration Software. I canali 1 e 2 possono eseguire una funzione specifica, come l’espansione differenziale standard a rampa singola, mentre i canali 3 e 4 possono eseguire lo stesso profilo oppure una configurazione completamente diversa, come la posizione della valvola o l’espansione del carter.

Quali variazioni dell’alimentazione si verificano all’interno del monitor quando si passa da un tipo di trasduttore a un altro?

Il consumo energetico interno varia in base alla sottoscheda dell’interfaccia I/O selezionata. Il consumo tipico è di 7,7 W quando si utilizza l’I/O di posizione standard, sale a 8,5 W con carichi I/O LVDT CA e scende a 5,6 W quando si leggono configurazioni a basso consumo con potenziometro rotativo.

Come risponde il 176449-04 ai cortocircuiti esterni sui suoi loop del registratore?

Il modulo integra un completo isolamento elettronico dai cortocircuiti su tutte le singole linee di uscita del registratore da +4 a +20 mA. Se si verifica un cortocircuito esterno o un guasto di cablaggio su un loop di registrazione a valle, la logica di protezione principale dei macchinari e le funzioni primarie di rilevamento degli allarmi continuano a operare senza interruzioni.

Guida all'ingegneria e all'installazione

• Regolazione dell'eccitazione del trasduttore e ottimizzazione della tensione Gap:

  Prima di fissare il monitor 176449-04 nel rack 3500, verificare che il modulo I/O del backplane corrispondente sia compatibile con il tipo fisico di sensore di campo. Per le sonde di prossimità, verificare che l'alimentazione del sensore fornisca un'eccitazione stabile a -24 VCC, mentre i collegamenti LVDT in CA richiedono una portante sinusoidale precisa di 2,3 Vrms a 3400 Hz. Per le configurazioni di spinta assiale e di espansione differenziale, posizionare la punta della sonda di campo in modo che rilevi l'esatto voltaggio del punto centrale meccanico, allineandosi ai margini di tensione Gap in CC specificati in fabbrica per massimizzare l'intervallo complessivo di misurazione lineare del sensore.

• Metodi di messa a terra della schermatura e mitigazione del rumore:

  Instradare tutti i cavi di campo dei trasduttori attraverso singoli fili schermati a doppino intrecciato, mantenendo le linee dei segnali di posizione ben lontane dai conduttori dei terminali ad alta potenza o dai cavi VFD di controllo motore. Collegare la schermatura esterna in treccia di rame esclusivamente alle barre di terra del sistema designate, situate all'interno del rack dell'armadio strumenti 3500. Lasciare la schermatura flottante e ben isolata nella scatola di terminazione del sensore di campo, per impedire che le correnti di loop di terra introducano rumore elettrico negli stadi di ingresso LVDT in CC ad alta impedenza da 1 M Ohm.

• Gestione termica e allineamento del cestello delle schede:

  La scheda principale 176449-04 opera in un intervallo di temperatura ambiente industriale compreso tra -30 e +65 °C. Durante l'installazione di rack ad alta densità, verificare che le ventole di ventilazione dell'armadio mantengano un flusso d'aria verticale, pulito e costante lungo le guide degli slot. Quando si inserisce il modulo monitor nello chassis del rack, far scorrere il circuito stampato uniformemente lungo le guide della scheda per evitare di piegare i pin del connettore del backplane, quindi serrare a mano le viti a testa zigrinata superiori e inferiori per garantire una messa a terra strutturale a bassa resistenza.
