Descrizione

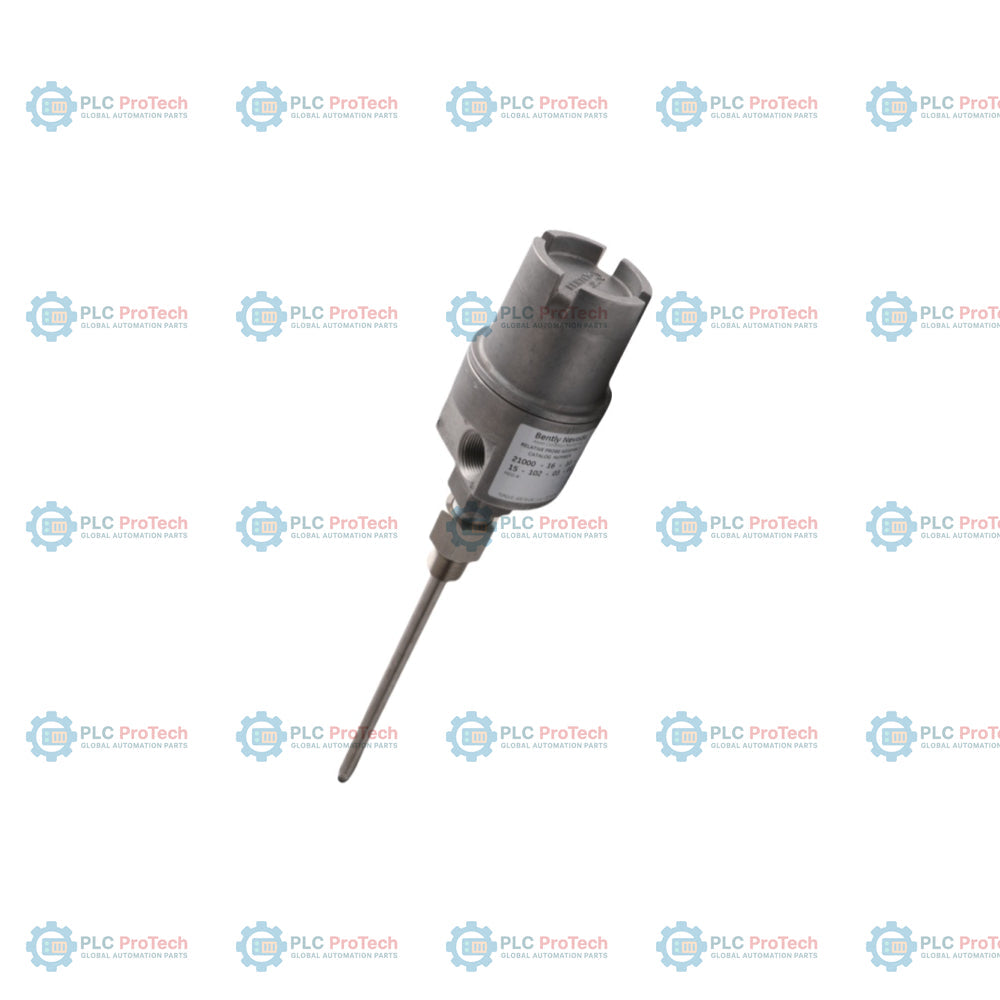

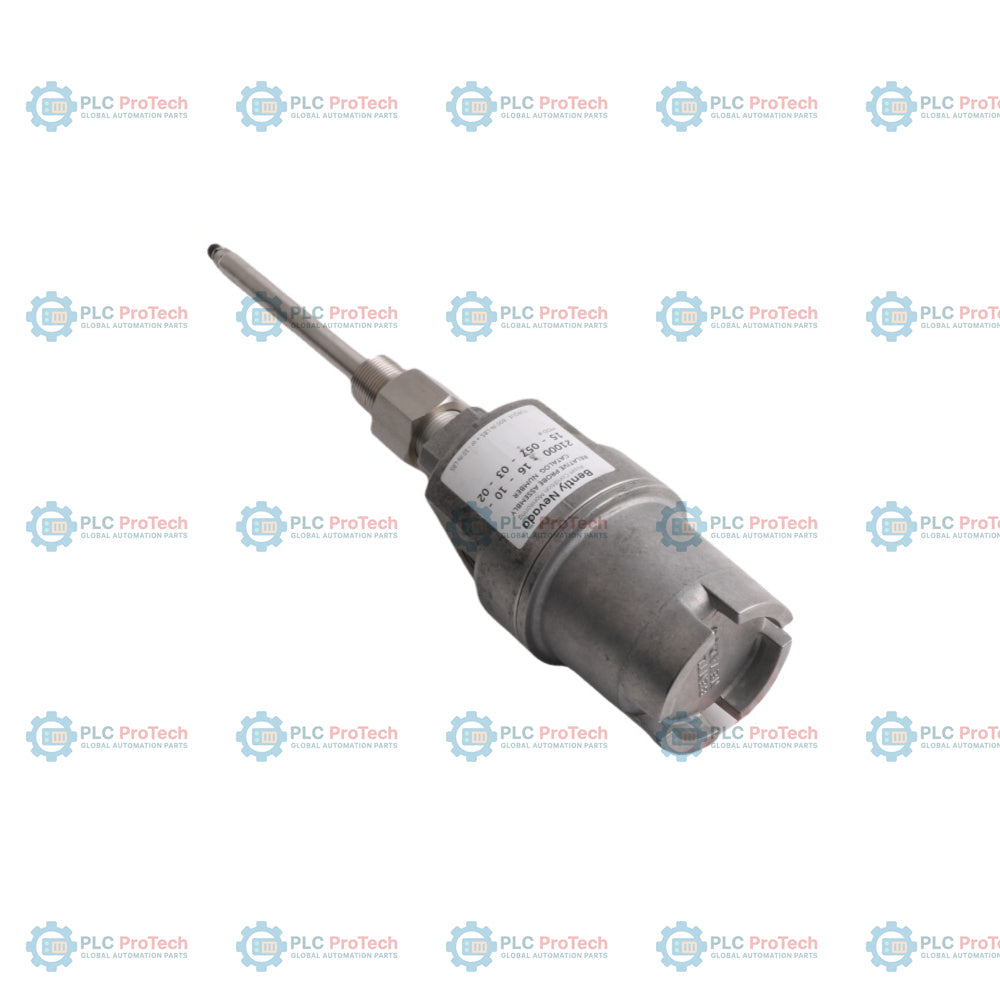

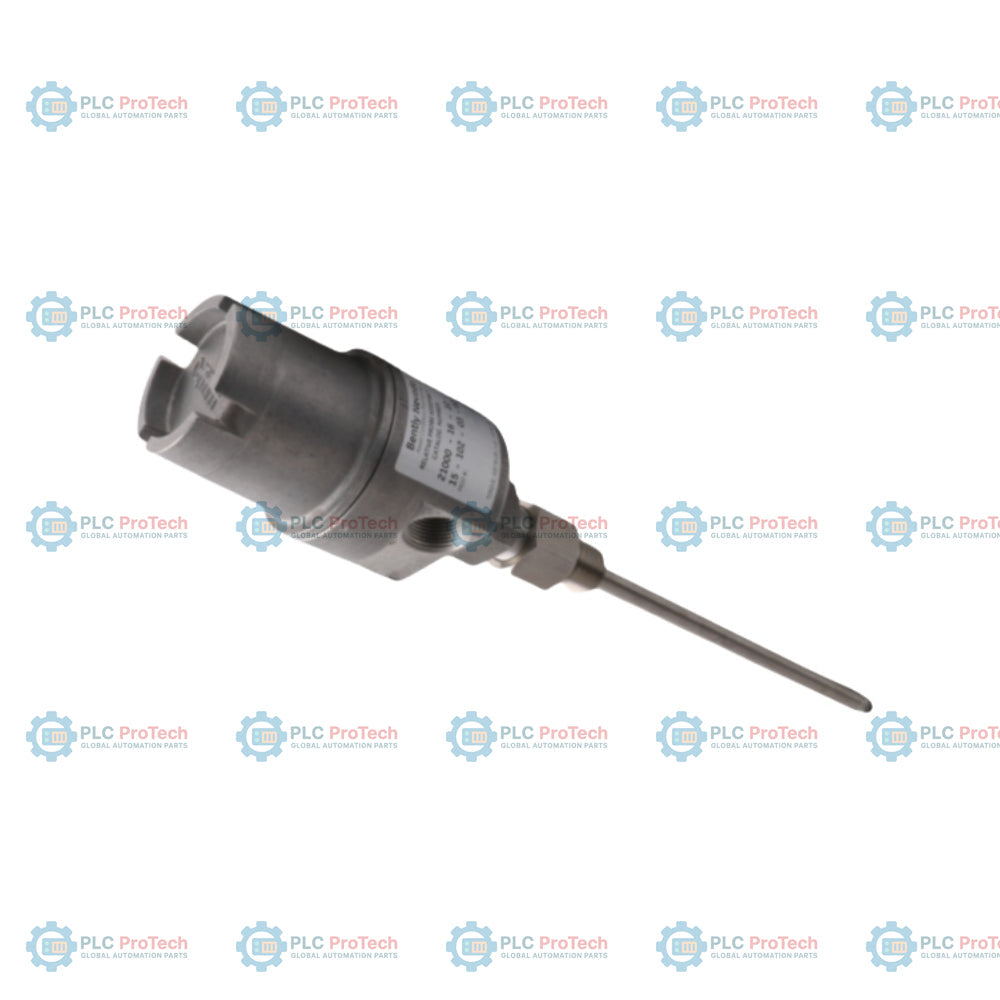

Il 21000-16-10-00-095-04-02 è un gruppo alloggiamento della sonda di prossimità della serie 21000, con corpo in alluminio e manicotto in acciaio inox 304. Questa configurazione include una sonda di prossimità 3300 XL da 8 mm (opzione 16), un cavo della sonda da 1,0 m (39 pollici) (opzione 10) e una lunghezza di penetrazione della sonda di 9,5 pollici (241 mm) (opzione 095). È progettato per fornire un montaggio affidabile e protezione ambientale alle sonde di spostamento a correnti parassite utilizzate per il monitoraggio delle vibrazioni delle macchine e della posizione assiale. Questo gruppo supporta l'installazione in ambienti industriali in cui sono necessari il montaggio rigido e la protezione della sonda e del cavo. La configurazione dei raccordi dell'opzione 04 fornisce un singolo tappo 3/4-14 NPT, mentre la filettatura di montaggio dell'opzione 02 consente una connessione standard 3/4-14 NPT. Questa unità fa parte della serie 21000, conforme agli standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente.

Caratteristiche

• Alloggiamento della sonda di prossimità della serie 21000 con corpo in alluminio e manicotto in acciaio inox 304
• Include una sonda di prossimità 3300 XL da 8 mm (opzione 16)
• Cavo integrato della sonda da 1,0 m (39 pollici) (opzione 10)
• Profondità di penetrazione della sonda di 9,5 pollici (241 mm) (opzione 095)
• Raccordo con tappo 3/4-14 NPT (opzione 04)
• Filettatura di montaggio 3/4-14 NPT (opzione 02)
• Progettato per la compatibilità con i sistemi trasduttori 3300 XL

Applicazioni

• Monitoraggio delle vibrazioni delle macchine rotanti
• Misurazione della posizione assiale
• Applicazioni industriali pesanti, tra cui generazione di energia, industria petrolchimica e settore del petrolio e del gas
• Montaggi esterni per alloggiamenti di turbine e compressori

Informazioni per l'ordine

Codice articolo ordinabile	21000-16-10-00-095-04-02	Gruppo alloggiamento della sonda di prossimità 21000
A - Sonda	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo della sonda	10	1,0 m (39 pollici)
C - Adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	095	Lunghezza 9,5 pollici (241 mm)
E - Raccordi	04	Un solo tappo 3/4-14 NPT
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Modello	21000
Tipo di sonda	Sonda 3300 XL da 8 mm
Lunghezza del cavo della sonda	1,0 m (39 pollici)
Lunghezza di penetrazione della sonda	9,5 pollici (241 mm)
Configurazione dei raccordi	Tappo 3/4-14 NPT
Filettatura di montaggio	3/4-14 NPT
Materiale	Corpo in alluminio, manicotto in acciaio inox 304
Peso	1,1 kg (2,4 lb) tipico (senza raccordi)
Temperatura di esercizio	Da -51 °C a +177 °C (da -60 °F a +351 °F)

Linee guida per l'installazione

• Assicurarsi che il cavo della sonda sia più lungo del manicotto per agevolare la corretta installazione.
• Per lunghezze di penetrazione della sonda (C più D) superiori a 300 mm (12 pollici), installare un supporto aggiuntivo per il manicotto per prevenire la risonanza.
• Utilizzare le filettature di montaggio fornite per fissare rigidamente l'alloggiamento al corpo della macchina.
• Lavorare una lamatura nel corpo della macchina, se necessario, per ridurre gli effetti della vista laterale della sonda per lunghezze di penetrazione comprese tra 1,0 e 2,0 pollici.

Conformità e certificazioni

• Direttiva RoHS 2011/65/UE
• Conforme allo standard API 670 per alloggiamenti di sonde di prossimità montati esternamente
